HAISHENGfornisce ingegnerizzatoColonna circolare in tubo d'acciaio cavosoluzioni per edifici in acciaio, impianti industriali, stadi, passerelle, ponti, tettoie e strutture prefabbricate. Realizzate in acciaio strutturale Q235B o Q355B, queste colonne combinano un profilo portante circolare con connessioni flessibili e opzioni di protezione dalla corrosione per applicazioni strutturali impegnative.
Una colonna circolare in tubo d'acciaio cavo è un elemento strutturale verticale progettato per trasferire i carichi da una sovrastruttura alla sua fondazione. La sua sezione circolare cava fornisce una distribuzione equilibrata del carico, forti prestazioni di compressione assiale, resistenza alla torsione e resistenza al vento relativamente bassa. A seconda dei requisiti del progetto, le colonne possono essere prodotte da tubi di acciaio senza saldatura o saldati e personalizzate con piastre di base, rinforzi, piastre di connessione, flange, accessori di sollevamento e rivestimenti protettivi. Questo articolo spiega la loro costruzione, le specifiche chiave, il processo di produzione, i vantaggi, le applicazioni e le considerazioni sulla selezione.
Sommario
- Che cos'è una colonna circolare in tubo d'acciaio cavo?
- Come viene configurata una colonna circolare in tubo d'acciaio cavo?
- Quali sono i principali vantaggi strutturali?
- Quali specifiche dovrebbero valutare gli acquirenti?
- Come vengono prodotte le colonne circolari in tubi d'acciaio cavi?
- Dove vengono utilizzate le colonne circolari in tubi d'acciaio cavi?
- Come si confronta con altre colonne in acciaio?
- In che modo gli acquirenti dovrebbero selezionare la colonna giusta?
- Domande frequenti
- Perché collaborare con un produttore professionista?

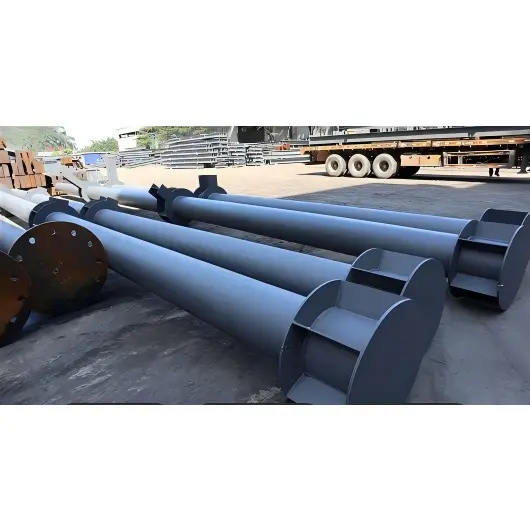

Che cos'è una colonna circolare in tubo d'acciaio cavo?
Una colonna circolare in tubo d'acciaio cavo è un componente strutturale portante verticale caratterizzato da una sezione trasversale cilindrica cava. È comunemente prodotto in acciaio strutturale al carbonio o acciaio a bassa lega e può essere prodotto come tubo senza saldatura o tubo laminato e saldato.
A differenza di una colonna in acciaio massiccio, la configurazione cava riduce il materiale non necessario mantenendo un forte profilo strutturale. La geometria circolare distribuisce le sollecitazioni attorno alla circonferenza e fornisce una resistenza costante indipendentemente dalla direzione del carico. Ciò rende il progetto particolarmente utile laddove le colonne possono subire una combinazione di compressione assiale, flessione, torsione, carichi di vento o forze eccentriche.
Una specifica tipica è espressa comeφD × t × L, dove D rappresenta il diametro esterno, t rappresenta lo spessore della parete e L rappresenta la lunghezza della colonna. Ad esempio, φ219 × 8 × 6000 indica un diametro esterno di 219 mm, uno spessore della parete di 8 mm e una lunghezza di 6 m.
Come viene configurata una colonna circolare in tubo d'acciaio cavo?
Una colonna di tubo strutturale è più di un tubo di acciaio. Per molti progetti, l'assemblaggio completo incorpora componenti di connessione e rinforzo che consentono alla colonna di integrarsi con fondazioni, travi, sistemi di copertura e altri elementi strutturali.
- Corpo della colonna:Il tubo circolare primario in acciaio selezionato in base al diametro, allo spessore della parete, alla lunghezza, alla qualità del materiale e ai carichi di progetto.
- Piastra di base:Una piastra in acciaio saldata che trasferisce i carichi della colonna alla fondazione tramite bulloni di ancoraggio.
- Piastre o anelli di irrigidimento:Rinforzo utilizzato dove sono richiesti carichi più elevati o resistenza alla deformazione locale.
- Piastra superiore o flangia:Fornisce un punto di connessione per travi, capriate, colonne superiori o altri componenti strutturali.
- Piastre e mensole di collegamento:Facilitare le connessioni trave-colonna o tubo-tubo.
- Bulloni ad alta resistenza:Utilizzato per connessioni strutturali bullonate dove specificato dal progetto tecnico.
- Rivestimento protettivo:A seconda delle condizioni ambientali è possibile applicare sistemi di primer, intermedi e finiture o zincatura.
Per strutture extra lunghe, le singole sezioni possono anche essere unite tramite saldature, flange o altre configurazioni di giunzione progettate.
Quali sono i principali vantaggi strutturali?
Distribuzione equilibrata del carico
La sezione trasversale circolare non ha assi forti e deboli convenzionali. La sua geometria distribuisce le sollecitazioni attorno al tubo, rendendolo adatto a strutture esposte a carichi provenienti da diverse direzioni.
Forte compressione e prestazioni torsionali
Le colonne per tubi vengono spesso selezionate per applicazioni che richiedono una notevole capacità di carico assiale e resistenza agli effetti torsionali. La sezione cava chiusa fornisce anche un'utile efficienza strutturale laddove la stabilità e il carico multidirezionale sono importanti.
Esposizione al vento ridotta
Il profilo cilindrico aerodinamico può ridurre la resistenza aerodinamica rispetto ai profili strutturali angolari. Questa caratteristica può essere preziosa per colonne a vista in pensiline, passerelle, torri, strutture di stadi e altre installazioni esterne.
Installazione efficiente
Rispetto ad alcune alternative strutturali più pesanti, le colonne cave in acciaio possono offrire un efficiente rapporto resistenza-peso. La fabbricazione in fabbrica di piastre di base, componenti di connessione, fori e rivestimenti protettivi può anche ridurre la quantità di lavorazione richiesta in cantiere.
Flessibilità architettonica
L'aspetto cilindrico liscio funziona bene quando i componenti strutturali sono intenzionalmente visibili. Le colonne circolari possono quindi combinare funzioni strutturali e architettoniche in edifici commerciali, strutture pubbliche, strutture paesaggistiche e moderni progetti industriali.
Quali specifiche dovrebbero valutare gli acquirenti?
La scelta di una colonna strutturale dovrebbe iniziare con i requisiti ingegneristici piuttosto che semplicemente con la selezione del diametro del tubo. La qualità del materiale, lo spessore delle pareti, la lunghezza, la configurazione della connessione, le condizioni di carico, le tolleranze di fabbricazione e l'ambiente di corrosione influenzano tutti le specifiche finali.
| Parametro | Informazioni tipiche | Perché è importante |
|---|---|---|
| Grado d'acciaio | Q235B/Q355B | Determina la resistenza di base e l'idoneità al carico strutturale |
| Diametro esterno | ca. φ89–φ1020 mm e dimensioni personalizzate | Influisce sulla capacità di carico, sulla stabilità, sulla progettazione della connessione e sull'aspetto |
| Spessore della parete | ca. 4–50 mm | Supporta la resistenza strutturale e la resistenza all'instabilità locale |
| Lunghezza | Comunemente 6 m / 9 m / 12 m | Determina i requisiti di trasporto, montaggio e giunzione |
| Tipo di produzione | Senza cuciture o saldato | Selezionato in base al diametro, al carico, ai requisiti di fabbricazione e al costo |
| Protezione della superficie | Verniciatura o zincatura a caldo | Aiuta a proteggere l'acciaio dalla corrosione in diversi ambienti |
| Componenti di connessione | Piastre di base, flange, irrigidimenti, bulloni, mensole | Garantisce la compatibilità con il sistema strutturale complessivo |
Ad esempio, le informazioni sui prodotti HAISHENG identificano Q235B e Q355B come i principali gradi di materiale e forniscono le dimensioni dei tubi nel formato φD × t × L. Le dimensioni strutturali effettive dovrebbero sempre essere determinate dai calcoli del progetto e dagli standard di progettazione applicabili.
Come vengono prodotte le colonne circolari in tubi d'acciaio cavi?
La fabbricazione professionale converte tubi o piastre d'acciaio in un assieme strutturale finito pronto per il trasporto e l'installazione. Un processo di produzione controllato aiuta a mantenere l'accuratezza dimensionale, la qualità della saldatura, la rettilineità e la protezione della superficie.
- Ispezione delle materie prime:Vengono controllati il tipo di acciaio, le dimensioni, le condizioni della superficie e la relativa documentazione del materiale.
- Taglio:I tubi o le piastre in acciaio vengono tagliati in base alla lunghezza della colonna richiesta e ai disegni di fabbricazione.
- Formazione:Le colonne saldate di grande diametro possono essere prodotte mediante laminazione di piastre di acciaio in una forma cilindrica seguita da saldatura.
- Fine preparazione:Le estremità della colonna possono essere lavorate o smussate per ottenere la geometria di connessione richiesta.
- Assemblaggio dei componenti:Le piastre di base, le piastre superiori, gli irrigidimenti, le mensole, le flange e le piastre di connessione vengono posizionate secondo i disegni tecnici.
- Saldatura:I componenti vengono saldati utilizzando procedure di fabbricazione appropriate, con controlli non distruttivi applicati dove richiesto.
- Raddrizzamento e correzione:La deformazione della saldatura e la rettilineità della colonna vengono controllate e corrette quando necessario.
- Elaborazione del foro:I fori per bulloni e utilità vengono praticati o lavorati in dimensioni e posizioni specificate.
- Trattamento superficiale:La ruggine e le scaglie di laminazione possono essere rimosse mediante sabbiatura prima dell'applicazione del primer e del rivestimento protettivo.
- Ispezione finale:Dimensioni, connessioni, saldature, condizioni del rivestimento, marcature e imballaggio vengono controllati prima della spedizione.
Per le colonne di grande diametro, la struttura saldata offre una maggiore flessibilità in termini di diametro e spessore della parete. Le colonne con tubi senza saldatura, invece, possono essere utili laddove si preferiscono una costruzione senza saldature e requisiti dimensionali specifici.
Dove vengono utilizzate le colonne circolari in tubi d'acciaio cavi?
La combinazione di prestazioni strutturali e geometria cilindrica pulita consente a queste colonne di servire sia a scopi ingegneristici che architettonici.
- Impianti industriali:Utilizzati come supporti strutturali verticali in fabbriche e impianti di produzione.
- Stadi e impianti di grandi dimensioni:Adatto per strutture in cui il carico multidirezionale e l'aspetto architettonico sono importanti.
- Passerelle e tettoie:Il profilo liscio fornisce una soluzione pratica per i supporti esterni a vista.
- Edifici prefabbricati:I componenti fabbricati in fabbrica possono semplificare l’assemblaggio e migliorare il coordinamento della costruzione.
- Ponti e strutture comunali:Applicabile a pilastri selezionati, elementi di supporto, montanti del guardrail e strutture correlate.
- Architettura del paesaggio:Le colonne cilindriche possono fornire supporto strutturale pur mantenendo un aspetto visivo pulito.
- Strutture a molti piani:Gli elementi CHS più grandi possono essere progettati per carichi verticali e combinati sostanziali.
Come si confronta con altre colonne in acciaio?
Profili strutturali diversi servono a scopi ingegneristici diversi. Una sezione cava circolare dovrebbe quindi essere valutata in base ai requisiti del progetto piuttosto che trattata come un sostituto universale della sezione ad H o delle sezioni cave quadrate/rettangolari.
| Caratteristica | Sezione cava circolare | Sezione cava quadrata/rettangolare | Acciaio con sezione ad H |
|---|---|---|---|
| Sezione trasversale | Rotondo e cavo | Quadrato o rettangolare e cavo | Profilo aperto a forma di H |
| Comportamento multidirezionale | Equilibrato in tutta la sezione | Dipende dalla geometria della sezione | Gli assi forti e deboli sono distinti |
| Resistenza torsionale | Forte comportamento a sezione chiusa | Buon comportamento a sezione chiusa | Generalmente meno efficiente in torsione |
| Esposizione al vento | Profilo cilindrico aerodinamico | Profilo più spigoloso | Profilo aperto a flangia e anima |
| Aspetto architettonico | Liscio e cilindrico | Aspetto geometrico pulito | Aspetto strutturale convenzionale |
| Applicazioni tipiche | Grandi luci, strutture a vista, colonne, supporti architettonici | Edifici, strutture, supporti di attrezzature | Telai multipiano e sistemi strutturali pesanti |
La sezione appropriata dipende dai calcoli strutturali, dai requisiti di connessione, dalle condizioni di fabbricazione, dalla disponibilità dei materiali, dal budget del progetto e dagli standard di costruzione applicabili.
In che modo gli acquirenti dovrebbero selezionare la colonna giusta?
Per i team di approvvigionamento, gli ingegneri, gli appaltatori e i produttori di strutture in acciaio, una specifica tecnica chiara può ridurre significativamente i problemi di comunicazione e i ritardi nei preventivi.
- Definire i carichi di progetto:Fornire carichi assiali, momenti flettenti, effetti torsionali, carichi di vento, condizioni sismiche e altre informazioni di progettazione rilevanti.
- Conferma dimensioni:Specificare il diametro esterno, lo spessore della parete, la lunghezza e le tolleranze dimensionali richieste.
- Seleziona la qualità del materiale:Q235B e Q355B sono scelte comuni, mentre il voto finale dovrebbe essere conforme ai requisiti di progettazione.
- Determina i dettagli della connessione:Fornire le dimensioni della piastra di base, la disposizione dei bulloni di ancoraggio, i requisiti della flangia, le posizioni di connessione della trave e i dettagli dell'irrigidimento.
- Considera l'ambiente:Gli ambienti esterni, umidi, costieri o chimicamente aggressivi possono richiedere una maggiore protezione dalla corrosione.
- Confermare i requisiti di ispezione:Discutere l'ispezione dimensionale, l'ispezione delle saldature, i test non distruttivi, lo spessore del rivestimento e la documentazione prima della produzione.
- Pianificare la logistica:Considerare la lunghezza della colonna, le restrizioni al trasporto, i punti di sollevamento, la segmentazione, l'imballaggio e la sequenza di installazione.
Un disegno dettagliato o un pacchetto di specifiche consente al produttore di determinare il percorso di fabbricazione e la configurazione di connessione più appropriati. Gli acquirenti possono anche esaminare i componenti strutturali in acciaio per comprendere come le colonne si integrano con altri elementi in acciaio fabbricati.
Domande frequenti
Quali materiali sono comunemente utilizzati per le colonne circolari in tubi cavi di acciaio?
Per queste colonne vengono comunemente specificati gli acciai strutturali Q235B e Q355B. Il materiale finale dovrebbe essere selezionato in base ai calcoli strutturali, agli standard applicabili, alle condizioni ambientali e ai requisiti del progetto.
Qual è la differenza tra colonne con tubi senza saldature e colonne saldate?
Le colonne senza saldatura sono realizzate con tubi in acciaio senza saldatura e non presentano saldature longitudinali. Le colonne saldate sono formate da lamiera di acciaio e unite mediante saldatura. La struttura saldata offre maggiore flessibilità per diametri di grandi dimensioni e spessori di parete personalizzati, mentre i tubi senza saldatura possono essere vantaggiosi per diametri specifici e requisiti strutturali.
È possibile personalizzare una colonna circolare in tubo d'acciaio cavo?
SÌ. A seconda delle capacità di fabbricazione e dei requisiti tecnici, è possibile personalizzare diametro, spessore della parete, lunghezza, piastre di base, connessioni superiori, irrigidimenti, piastre di connessione, fori per bulloni, golfari di sollevamento, configurazioni di giunzione e trattamenti superficiali.
Come viene gestita la protezione dalla corrosione?
Le opzioni comuni includono la granigliatura seguita da sistemi di primer, intermedi e finiture. Per applicazioni idonee può essere presa in considerazione anche la zincatura a caldo, in particolare laddove è richiesta una maggiore protezione dalla corrosione.
Le colonne in tubo circolare sono adatte per strutture esterne?
Possono essere utilizzati in applicazioni esterne come tettoie, passerelle, strutture paesaggistiche, strutture comunali e altri sistemi in acciaio esposti quando le dimensioni della colonna, la progettazione strutturale, le connessioni e il sistema di protezione dalla corrosione sono opportunamente specificati.
Quali informazioni devono essere fornite quando si richiede un preventivo?
Le informazioni utili includono quantità, qualità dell'acciaio, diametro esterno, spessore della parete, lunghezza, disegni di collegamento, dettagli della piastra di base, requisiti di trattamento superficiale, standard di ispezione, destinazione e programma di consegna previsto. I disegni strutturali sono particolarmente utili per i progetti personalizzati.
Perché collaborare con un produttore professionista?
Una colonna strutturale deve funzionare come parte di un sistema portante completo, quindi la selezione del prodotto dovrebbe implicare qualcosa di più del semplice confronto dei prezzi dei tubi. L'accuratezza della produzione, la qualità della saldatura, i dettagli di connessione, la protezione della superficie, le procedure di ispezione, l'imballaggio e il coordinamento della consegna influiscono tutti sul risultato finale del progetto.
HAISHENG fornisce colonne circolari di tubi cavi in acciaio utilizzando acciaio strutturale Q235B o Q355B e supporta configurazioni di fabbricazione tra cui piastre di base, rinforzi, piastre di connessione, bulloni ad alta resistenza e rivestimenti protettivi. Per i requisiti specifici del progetto, gli acquirenti possono fornire disegni, dimensioni, informazioni di carico, quantità e condizioni di applicazione in modo da poter valutare la configurazione appropriata della colonna.
Stai pianificando un progetto di struttura in acciaio o acquistando colonne strutturali personalizzate?Condividi i tuoi disegni e requisiti tecnici con HAISHENG oggi. Per la selezione dei materiali, i dettagli di fabbricazione, le configurazioni delle connessioni, il supporto per i preventivi e la pianificazione della consegna,contattaciper discutere il tuo progetto con il team HAISHENG.
