A differenza dei tradizionali telai piani o dei telai rigidi a portale, la struttura a guscio reticolare in acciaio a campata lunga utilizza un sistema portante a griglia spaziale curva. Mentre le strutture piane si basano principalmente sull'azione di flessione, questo sistema raggiunge la capacità portante attraverso una combinazione di spinta dell'arco a guscio e azione assiale degli elementi spaziali.
Questo sistema non è semplicemente un assemblaggio di singoli elementi ma una soluzione completa e integrata comprendente nodi strutturali, appoggi scorrevoli, elementi di fondazione resistenti alla spinta, involucri del tetto e protezione contro i fulmini/contro la corrosione. È specificamente progettato per affrontare le sfide strutturali associate ai tetti senza colonne che superano i 60 metri di campata, alle geometrie curve complesse e ai siti soggetti a forti carichi di vento e neve. Bilanciando l'estetica architettonica con la sicurezza operativa a lungo termine, è diventata una scelta tradizionale per la copertura di strutture industriali e luoghi pubblici di grandissime dimensioni.

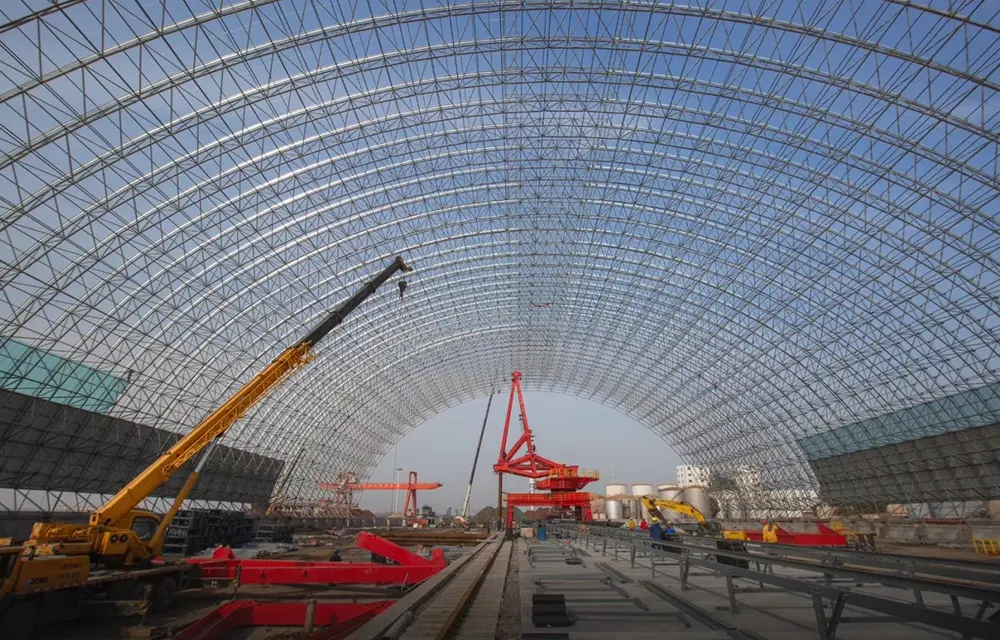

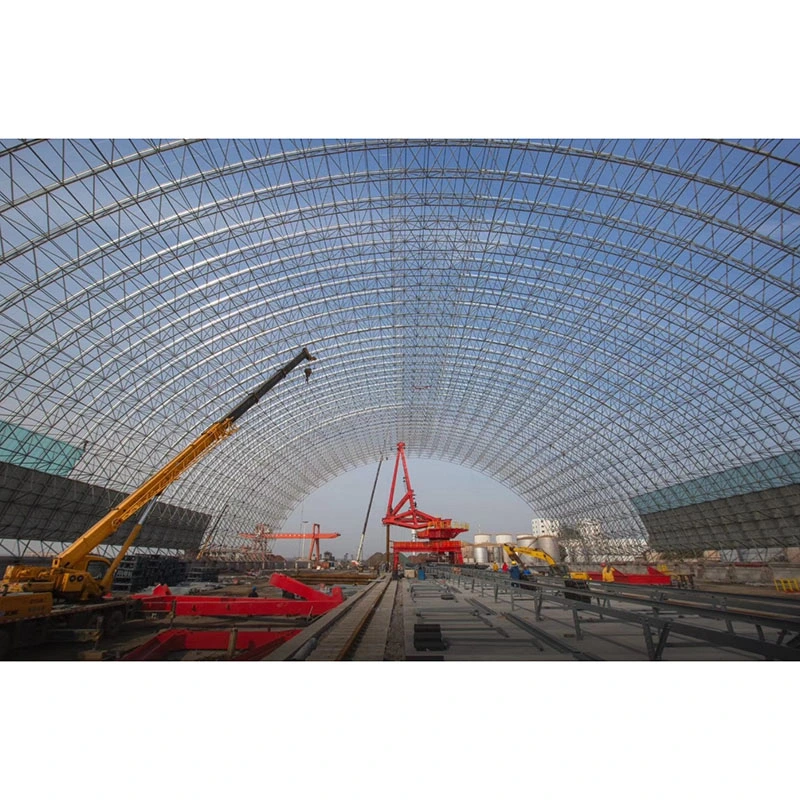

La struttura a guscio reticolare in acciaio a campata lunga, spesso definita semplicemente come "guscio reticolare in acciaio", è un tipo di struttura a griglia spaziale curva e altamente staticamente indeterminata. È essenzialmente una struttura spaziale piatta che è stata arcuata per formare una superficie curva continua, che comprende geometrie paraboloidi sferiche, ellissoidali, cilindriche e iperboliche. La caratteristica distintiva è la generazione di una spinta ad arco orizzontale verso l'esterno, che necessita di supporti, travi ad anello o fondazioni resistenti alla spinta per contrastare le forze interne. Al contrario, i telai spaziali piatti sopportano i carichi principalmente nella direzione verticale e non generano alcuna spinta ad arco orizzontale; i principi meccanici fondamentali che governano i due sistemi sono completamente diversi.
- Carico dell'asta: principalmente tensione e compressione assiale; l'assenza di tensioni di flessione locali garantisce una distribuzione uniforme delle sollecitazioni.
- Trasferimento del carico: i carichi verticali del tetto vengono risolti lungo la direzione tangenziale della superficie curva in forze assiali all'interno del guscio; il percorso del carico è breve, con conseguente perdita di energia minima.
- Idoneità operativa: una struttura ridondante altamente staticamente indeterminata; Il cedimento localizzato degli elementi non innesca il collasso globale, offrendo una resilienza superiore contro vento improvviso, neve ed eventi sismici.
- Guscio reticolare in acciaio a strato singolo: disposizione degli elementi a strato singolo con peso proprio molto basso; adatto per cupole vetrate di piccola e media luce (15-60 m) e piccoli padiglioni paesaggistici; applicabile solo in regioni con bassi carichi di vento e neve; utilizza prevalentemente nodi del mozzo in acciaio fuso.
- Guscio reticolare a sfera imbullonata a doppio strato: configurazione a griglia a doppio strato comprendente corde superiori e inferiori con elementi d'anima di collegamento; offre elevata rigidità; adatto per capannoni di carbone standard di grandi dimensioni (30–100 m) e serbatoi di stoccaggio cilindrici; la scelta preferita per i siti interni con condizioni di vento e neve standard.
- Guscio reticolare a sfera saldata a doppio strato: presenta una saldatura a piena penetrazione nei nodi sferici, fornendo un'eccezionale resistenza alla deformazione; adatto per campate molto grandi (60–200 m) e strutture di stoccaggio per carichi pesanti in regioni costiere soggette a forti venti e forti nevicate.
Criteri di selezione del materiale principale: l'acciaio Q235B è selezionato per campate ≤60 me carichi sul tetto ≤0,9 kN/m²; L'acciaio Q355B viene utilizzato per campate >60 m, depositi di carbone per carichi pesanti e regioni costiere.
Comprende elementi a sezione cava circolare (CHS) tagliati su misura e tre tipi di nodi specializzati; tutti i membri vengono tagliati a lunghezze specifiche in base alla curvatura della superficie anziché utilizzare lunghezze standardizzate. I materiali di base includono tubi in acciaio senza saldatura e tubi in acciaio saldati ad alta frequenza, con specifiche che vanno da φ60×3,5 a φ219×10. Scenari applicativi differenziati per tipologia di nodo:
- Sfere cave imbullonate: gusci cilindrici a bassa curvatura e gusci reticolati convenzionali a doppio strato; assemblato in loco utilizzando bulloni, senza necessità di saldature in loco.
- Sfere cave saldate: strutture di grande campata, carichi pesanti e con guscio spesso; presentano nervature anulari interne di irrigidimento per resistere alla deformazione locale da schiacciamento.
- Nodi mozzo in acciaio fuso: Specifico per cupole curve monostrato; utilizzano connessioni plug-in e offrono il massimo livello di standardizzazione dei componenti.
Elementi di fissaggio associati: i sistemi a sfera imbullonati utilizzano bulloni, teste coniche, piastre di tenuta e manicotti standard ad alta resistenza di grado 10.9; i sistemi a sfera saldata non dispongono di elementi di fissaggio standard e si affidano interamente a saldature di testa a piena penetrazione con bordi smussati.
La spinta dell'arco orizzontale di un guscio reticolato è 3-5 volte quella di un telaio spaziale; Una scelta errata del supporto può portare direttamente al crollo del tetto. Quattro tipologie di supporti e relativi scenari applicativi:
- Supporti fissi incernierati: posizionati agli angoli dell'edificio; frenare lo spostamento orizzontale verticale e bidirezionale, sopportare oltre il 60% della spinta dell'arco del guscio e consentire una rotazione minore per alleviare lo stress.
- Supporti scorrevoli unidirezionali: Scorrono lungo la direzione circonferenziale o radiale; specificatamente progettato per scaricare la spinta termica causata dalle differenze di temperatura stagionali, prevenendo fessurazioni dovute a dilatazione e contrazione termica.
- Supporti incernierati a trazione: utilizzati in siti costieri o aperti ed esposti; resistere alle forze negative di aspirazione del vento e impedire che il guscio reticolato venga sollevato o strappato dal vento.
- Supporti elastici: Utilizzati per cantieri con cedimenti di fondazione disomogenei o per gusci reticolati irregolari a doppia curvatura; adattarsi alla deformazione della fondazione per regolare la distribuzione del carico.
Accessori di supporto: piastre di base di spessore 18–30 mm, nervature laterali di irrigidimento da 12–20 mm, bulloni di ancoraggio incorporati Q355B e spessori di livellamento/antiscivolo.
Le tradizionali coperture per pali isolate non sono in grado di contrastare la spinta verso l'esterno generata dal guscio reticolato; pertanto è necessario un rinforzo mirato. Le fondazioni utilizzano testate per pali isolate in cemento armato C30–C35, fondazioni a nastro o testate per pali. Travi di fondazione antisollevamento e pilastri di contrappeso in calcestruzzo sono installati all'esterno delle fondazioni per limitare lo spostamento verso l'esterno. La tolleranza di planarità per le piastre portanti in acciaio incassate è fissata a ≤2 mm per garantire uno scorrimento regolare dei cuscinetti.
Il sistema di copertura del tetto comprende tre tipi: pannelli con aggraffatura in alluminio-magnesio-manganese per gusci di botti curvi, vetro isolante temperato per cupole con luce diurna e lamiere profilate in acciaio rivestite di colore per capannoni di carbone chiusi. Gli elementi strutturali secondari sono costituiti interamente da arcarecci con sezione a C e Z zincati a caldo, integrati da tiranti del tetto e montanti della grondaia. La stabilità laterale è assicurata da una trave anulare esterna in cemento armato che contiene la spinta complessiva dell'arco, insieme a rinforzi aggiuntivi in acciaio alle estremità del timpano e tra le colonne per impedire lo spostamento laterale alle estremità.
- Anticorrosione: spessore del rivestimento zincato a caldo ≥85μm per siti interni standard e ≥120μm per siti costieri esposti a nebbia salina; la riparazione in loco della zincatura danneggiata prevede la sabbiatura abrasiva Sa2.5 seguita da un sistema di rivestimento epossidico ricco di zinco a tre strati.
- Resistenza al fuoco: i locali pubblici sono rivestiti con rivestimenti ignifughi intumescenti a film sottile (classificati per una resistenza al fuoco di 0,5-2,0 ore); i capannoni industriali chiusi per il carbone non richiedono rivestimenti resistenti al fuoco standard.
- Protezione contro i fulmini: gli elementi della corda superiore fungono da rete naturale di cattura dei fulmini, collegata alle barre di rinforzo principali della fondazione tramite tirafondi portanti per formare un circuito di terra completo; non sono necessarie strisce di protezione contro i fulmini aggiuntive.
Elementi in tubo di acciaio + sfere imbullonate + supporti incernierati a scorrimento unidirezionale + fondazioni resistenti alla spinta in nastri + rivestimento in acciaio verniciato; ideale per capannoni chiusi di carbone secco e silos di aggregati; costo più basso e periodo di costruzione più breve.
Tubi saldati a parete spessa + sfere cave saldate irrigidite + supporti fissi resistenti alla trazione + fondazioni su pali + coperture in alluminio-magnesio-manganese; adatto per cupole di grandi dimensioni in stadi e terminal aeroportuali; offre la massima ridondanza contro i carichi di vento e neve.
Tubi circolari curvi standardizzati + nodi mozzo in acciaio fuso + supporti incernierati leggeri + copertura lucernario in vetro; adatto per atri paesaggistici e piccole sale espositive; offre un aspetto estetico superiore.
Per una campata di 100 m, il consumo di acciaio è inferiore del 18%–25% rispetto a quello dei telai piani a doppio strato; l'effetto ad arco del guscio distribuisce naturalmente i carichi, eliminando la necessità di futuri rinforzi strutturali.
In grado di formare forme di tetto sferiche o complesse a doppia curvatura; supera il limite economico della campata di 36 m dei telai rigidi dei portali e soddisfa i requisiti di approvazione per forme architettoniche uniche.
La geometria curva fornisce una pendenza intrinseca per il drenaggio, eliminando la necessità di ulteriori strati di riempimento per creare una pendenza e riducendo i rischi di manutenzione associati a perdite del tetto e ristagni d'acqua.
Essendo una struttura altamente staticamente indeterminata, supera tutte le strutture planari in acciaio nel resistere ai venti della scala Beaufort 12, alle bufere di neve e all'attività sismica regionale.
Supporta il montaggio a terra integrato seguito dal sollevamento idraulico; riduce del 70% il lavoro in alta quota, diminuendo così il tasso di incidenti legati alla sicurezza in cantiere.
Le sezioni cave circolari uniformi facilitano la rimozione e l'ispezione della ruggine; il tetto curvo consente all'acqua piovana e alla polvere di scivolare via in modo naturale, dimezzando la frequenza di pulizia.
I telai rigidi del portale subiscono solo la flessione planare e unidirezionale; i costi aumentano quando le campate superano i 36 metri e non possono formare forme curve. I telai spaziali piatti si basano esclusivamente sulla tensione e compressione spaziale senza spinta dell'arco orizzontale; adattarli alle superfici curve richiede numerosi componenti non standard, aumentando i costi di oltre il 40%. Le strutture a guscio reticolare in acciaio a campata lunga utilizzano l'azione bidirezionale dell'arco spaziale, rendendole naturalmente adatte per superfici curve e offrendo notevoli vantaggi in termini di costi per campate ultra-grandi.
Le strutture spaziali generalmente richiedono l'assemblaggio pezzo per pezzo in altezza, limitando la flessibilità del sito; I gusci reticolari in acciaio consentono di scegliere tra quattro metodi di costruzione, comprese le tecniche di scorrimento rotazionale adatte a spazi ristretti. Per quanto riguarda l'involucro, la curvatura del guscio reticolare in acciaio si allinea perfettamente con i pannelli in alluminio-magnesio-manganese e il vetro curvo, eliminando le sollecitazioni torsionali sui pannelli del tetto e riducendo il rischio di future crepe.
Gli elementi strutturali sono costituiti interamente da tubi circolari senza saldatura, eliminando le "zone morte" che intrappolano lo sporco presenti nell'acciaio angolare o profilato; ciò garantisce una copertura completa durante le applicazioni di zincatura a caldo e rivestimento, prolungando la durata della protezione anticorrosione negli ambienti costieri di 8-12 anni rispetto ai telai spaziali planari. Flusso di lavoro di elaborazione standardizzato per categoria
1. Lavorazione di precisione di sfere imbullonate: pezzo grezzo di forgiatura di acciaio tondo → Finitura al tornio della superficie sferica → Foratura e maschiatura multistazione ad angoli/curvature specifici → Ispezione con particelle magnetiche (MPI) per crepe interne → Zincatura a caldo.
2. Lavorazione di precisione degli elementi: taglio CNC di tubi d'acciaio a misura → Lavorazione di teste coniche → Saldatura circonferenziale con CO2 a piena penetrazione su entrambe le estremità → Test ad ultrasuoni (UT, Grado II) sul 20% degli elementi critici → Granigliatura (Sa 2,5) per la rimozione della ruggine → Zincatura a caldo.
3. Lavorazione accessoria: tempra, rinvenimento e ispezione di bulloni di grado 10.9; zincatura simultanea di manicotti e viti di fissaggio per garantire tolleranze di adattamento della filettatura.
4. Preassemblaggio in fabbrica: Montaggio dima di montaggio curva in scala 1:1 → Montaggio di prova delle unità a ventaglio → Verifica dell'alzata sferica e della profondità di inserimento dei bulloni → Regolazione degli elementi non standard.
5. Imballaggio zonale: Imballaggio classificato in base alla numerazione circonferenziale e radiale → Marcatura della sequenza di assemblaggio in loco.
6. Installazione in cantiere: Livellamento del supporto → Montaggio della griglia della corda inferiore → Installazione degli elementi d'anima e chiusura della corda superiore → Serraggio finale dei bulloni ad alta resistenza → Ritocco di zincatura e rivestimento ignifugo.
Stampaggio semisfere in lamiera di acciaio → Smussatura → Assemblaggio nervature anulari interne di irrigidimento → Saldatura ad arco sommerso (SAW) per chiusura sfere → Ispezione saldature 100% UT (Grado II) → Rettifica e zincatura sfere; saldatura a smusso a piena penetrazione in cantiere degli elementi alle sfere, con ispezione e accettazione di ogni saldatura.
Fusione di precisione di nodi in acciaio fuso → Lavorazione di fessure di connessione multidirezionali → Fresatura di estremità curve di tubi → Assemblaggio di prova dell'unità di fabbrica → Zincatura totale; assemblaggio in loco tramite inserimento e bloccaggio dei bulloni: non sono necessarie lavorazioni a caldo o saldature in loco.
Taglio CNC di piastre di base e piastre di rinforzo → Smussatura, assemblaggio e saldatura → Fresatura di precisione di superfici di scorrimento → Ispezione delle saldature → Galvanizzazione di bulloni di ancoraggio e imballaggio di set completi.
Specifiche comuni dei tubi in acciaio: φ60×3,5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10
Spaziatura della griglia convenzionale: 1,5 m ~ 3,5 m per gusci reticolari sferici e cilindrici
Tolleranza di lavorazione degli elementi: deviazione della lunghezza totale ±1,0 mm, linearità ≤ L/1000
Nodo sferico imbullonato: diametro φ120~φ400mm, spessore parete 12~20mm, tolleranza angolo foro vite ±15′
Nodo sferico cavo saldato: diametro φ200~φ500mm, spessore parete 14~22mm con anello di rinforzo interno
Piastra di base di supporto: spessore 18~30 mm, piastra di rinforzo 12~20 mm, materiale del bullone di ancoraggio Q355B
|
Grado materiale |
Forza di snervamento |
Resistenza alla trazione |
Ambito di applicazione |
|
Q235B |
≥235MPa |
375~500MPa |
Guscio reticolare monostrato di piccola campata, cupola con illuminazione diurna a carico leggero |
|
Q355B |
≥355MPa |
470~630MPa |
Guscio reticolare a doppio strato oltre 60 m, deposito di carbone, luoghi con forte vento e carico di neve |
Portata economica del guscio reticolare monostrato: 15 m ~ 60 m
Portata economica del guscio reticolare sferico imbullonato a doppio strato: 30 m ~ 100 m
Portata massima del guscio reticolare sferico saldato a doppio strato: 60 m ~ 200 m
Indice di carico sul tetto: carico morto 0,35~0,90 kN/㎡, carico mobile 0,5~1,2 kN/㎡; Carico in movimento del capannone per carbone chiuso fino a 2,5 kN/㎡
Controllo della deformazione della temperatura: i gusci cilindrici ultralunghi devono adottare supporti scorrevoli unidirezionali per rilasciare la spinta dell'arco termico
Saldatura circonferenziale del tubo sferico imbullonato: saldatura di grado 2, ispezione a ultrasuoni UT al 20% per i membri chiave, ispezione al 100% per progetti chiave nazionali
Saldatura di testa sferica saldata: saldatura di grado 2 a piena penetrazione, ispezione UT al 100% per gusci reticolari per carichi pesanti
Zincatura a caldo in fabbrica: ≥85μm per zone interne, ≥120μm per zone costiere in nebbia salina
Standard di riparazione in loco: sabbiatura Sa2.5, spessore totale del film secco ≥120μm per sistema di verniciatura a tre strati
Durata della resistenza al fuoco: 0,5 ore/1,0 ore/1,5 ore/2,0 ore per il rivestimento ignifugo a strato sottile di edifici pubblici
Deviazione della trave dell'anello e dell'asse di supporto ≤±5 mm, deviazione dell'elevazione del supporto ≤±3mm
Deviazione di altezza dei supporti adiacenti ≤2 mm, deviazione complessiva dell'aumento del guscio ≤1/1000 dell'altezza di progetto
Cupola per illuminazione diurna a strato singolo: 10~20 kg/㎡
Involucro cilindrico per sedi convenzionali a doppio strato: 20~33 kg/㎡
Guscio reticolare chiuso per capannone di carbone a doppio strato: 33 ~ 55 kg/㎡
Gli schemi di installazione per le strutture a guscio reticolari in acciaio a campata lunga sono selezionati in base alle condizioni del sito per affrontare sfide come lo spazio limitato e i vincoli di accesso delle gru:
1. Assemblaggio in massa ad alta quota: adatto a siti sparsi di piccole dimensioni, non sono necessarie attrezzature di sollevamento di grandi dimensioni
2. Assemblaggio dei blocchi: dividere il guscio in blocchi a forma di ventaglio, assemblarli a terra e sollevarli separatamente
3. Sollevamento idraulico complessivo: preferito per ambienti interni di grandi dimensioni, riduce al minimo i rischi operativi ad alta quota
4. Installazione scorrevole a rotazione: adatta a siti costieri stretti con raggio di sterzata della gru limitato
Q1 Come posso scegliere rapidamente tra strutture a guscio reticolare in acciaio a campata lunga a strato singolo e doppio strato?
Per campate ≤60 m in aree non costiere senza accumulo di neve ed elevati requisiti di illuminazione naturale, è preferibile un guscio reticolare a nodo-mozzo monostrato (costo inferiore del 30%). Per campate >60 m, o in scenari costieri, con forti nevicate o con carichi pesanti (stoccaggio di materiali), è obbligatorio un guscio reticolare a doppio strato per prevenire l'instabilità locale associata alle strutture a strato singolo.
Q2 È possibile omettere i supporti scorrevoli per i gusci a traliccio?
No. Per i fusti di lunghezza superiore a 45 m o per cupole di diametro superiore a 50 m, la deformazione termica genera forze di spinta interne di gran lunga superiori alla capacità di carico dell'acciaio; l'omissione dei supporti scorrevoli causerebbe direttamente la flessione o la frattura dell'elemento.
Q3 È possibile eseguire tagli o forature secondarie in loco dopo la zincatura a caldo?
È vietato tagliare o perforare secondariamente. Tutte le posizioni dei fori e le lunghezze degli elementi sono prefabbricate in fabbrica, con il solo assemblaggio imbullonato eseguito in loco; il taglio danneggia il rivestimento zincato, che non può essere completamente riparato, riducendo in modo significativo la durata della resistenza alla corrosione della struttura.
D4 Qual è la differenza nei costi di gestione e manutenzione a lungo termine tra i gusci reticolari in acciaio e i telai spaziali?
A parità di luce, la superficie curva di un guscio reticolare offre capacità autopulenti superiori, riducendo i costi annuali di pulizia del tetto del 45%. Inoltre, gli elementi sottoposti a carico assiale non soffrono di flessione indotta dalla fatica, eliminando la necessità di rinforzo strutturale entro 30 anni; pertanto, le prestazioni di O&M sono di gran lunga superiori a quelle dei flat space frame.
1. Selezione e progettazione strutturale anticipata: i servizi di prevendita includono la fornitura di disegni specializzati gratuiti per la disposizione dei cuscinetti e il rinforzo della trave anulare, basati sui parametri locali di vento/neve, intensità sismica e condizioni geologiche, per prevenire errori di progettazione relativi alla resistenza alla spinta laterale della fondazione.
2. Documentazione bilingue completa: fornitura di documentazione completa sia in inglese che in cinese, inclusi rapporti sui materiali, rapporti sui test a ultrasuoni (UT) per saldature, certificati di zincatura e calcoli strutturali di installazione, per soddisfare direttamente i requisiti dei supervisori esteri e dello sdoganamento.
3. Imballaggio protettivo per il trasporto transfrontaliero: i nodi sferici sono avvolti singolarmente in pluriball; gli elementi sottili sono impacchettati su scaffalature in acciaio con protezioni angolari protettive; e tutti gli articoli sono dotati di imballaggi sigillati, resistenti agli spruzzi salini, adatti al trasporto marittimo.
4. Guida tecnica remota bilingue 24 ore su 24, 7 giorni su 7: supporto video in tempo reale relativo al livellamento dei cuscinetti scorrevoli, al serraggio graduale dei bulloni e alla giunzione delle travi ad anello.
5. Copertura di garanzia completa: una garanzia strutturale di 5 anni sui membri principali; garanzie anticorrosione sul rivestimento zincato a caldo (15 anni per le zone interne, 8 anni per le zone costiere); e disponibilità di pezzi di ricambio a vita per i nodi di connessione.
