HAISHENGforniture personalizzateColonna sagomata in acciaio strutturalesoluzioni per progetti in cui le colonne convenzionali quadrate, tonde o con travi ad H non possono soddisfare adeguatamente i layout architettonici, i requisiti di connessione o le condizioni di carico. Combinando un design flessibile della sezione trasversale con una fabbricazione di precisione, queste colonne forniscono un modo pratico per integrare le prestazioni strutturali con un utilizzo efficiente dello spazio.
Una colonna strutturale sagomata in acciaio è un elemento portante verticale personalizzato progettato con una sezione trasversale non standard. A differenza delle colonne convenzionali, può essere fabbricato in configurazioni a L, a T, a croce, poligonali, a sezione variabile, curve o altre configurazioni specifiche del progetto. Questa flessibilità lo rende particolarmente prezioso per la costruzione di angoli, colonne a parete nascoste, spazi architettonici irregolari, strutture di grandi dimensioni e aree soggette a carichi eccentrici o multidirezionali.
Per ingegneri, architetti, appaltatori e team di approvvigionamento, selezionare la colonna giusta non è semplicemente questione di scegliere un acciaio con resistenza sufficiente. È inoltre necessario considerare la geometria, la direzione della connessione, la precisione di fabbricazione, i requisiti sismici, la protezione dalla corrosione, le condizioni di installazione e l'utilizzo complessivo dello spazio. Una colonna dalla forma adeguatamente progettata può affrontare questi fattori come parte di una soluzione strutturale integrata.
1. Cos'è una colonna sagomata in acciaio strutturale?
2. Quali sono le configurazioni comuni?
3. Quali sono i principali vantaggi?
4. Quali materiali e parametri prestazionali contano?
5. Come viene prodotta una colonna sagomata in acciaio strutturale?
6. Dove vengono utilizzate le colonne sagomate in acciaio strutturale?
7. Come si confronta con le colonne convenzionali?
8. In che modo gli acquirenti dovrebbero selezionare la colonna giusta?

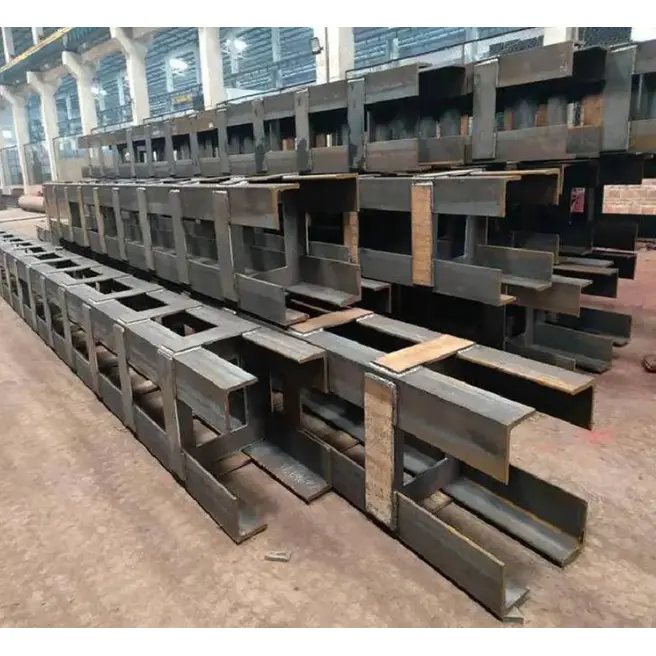

Una colonna strutturale sagomata in acciaio è un elemento strutturale verticale la cui sezione trasversale è specificamente progettata al di fuori del formato convenzionale della sezione ad H rettangolare, circolare o standard. Può essere prodotto assemblando piastre di acciaio, sezioni strutturali, sezioni cave o tubi di acciaio e unendoli attraverso processi di saldatura e fabbricazione controllati.
Lo scopo principale è risolvere problemi strutturali o architettonici che le colonne standard non possono affrontare in modo efficiente. Ad esempio, una colonna posizionata in un angolo di un edificio potrebbe dover rimanere a filo con due pareti anziché sporgere nello spazio interno utilizzabile. Una colonna a L può risolvere questa condizione mantenendo il percorso di carico richiesto.
Allo stesso modo, una colonna centrale che riceve raggi da più direzioni può trarre vantaggio da una configurazione cruciforme. Le colonne a sezione variabile e curve possono supportare anche facciate architettoniche particolari dove un profilo convenzionale costante sarebbe difficile da integrare.
Secondo le specifiche del prodotto HAISHENG, le configurazioni tipiche includono colonne a forma di L, a T, a croce, poligonali, composite, a sezione variabile e curve. La progettazione può essere sviluppata in base ai disegni costruttivi, alle condizioni del sito, ai punti di connessione e ai requisiti di portata specifici del progetto.
Differenti geometrie edilizie richiedono differenti soluzioni strutturali. Le seguenti configurazioni sono tra le opzioni più utili per le costruzioni in acciaio non standard:
| Configurazione | Applicazione tipica | Vantaggio chiave |
|---|---|---|
| Colonna a forma di L | Costruire angoli e intersezioni di muri | Si adatta perfettamente alle pareti e riduce l'ostruzione interna |
| Colonna a forma di T | Centri delle pareti, corridoi e posizioni sui bordi | Fornisce un supporto equilibrato integrandosi con i layout delle pareti |
| Colonna cruciforme | Nuclei strutturali centrali e connessioni di travi multidirezionali | Facilita le connessioni da più direzioni |
| Colonna a forma di Z | Piante irregolari e zone strutturali specializzate | Si adatta a disposizioni spaziali complesse |
| Colonna poligonale | Strutture architettoniche e progetti di grandi dimensioni | Combina la geometria personalizzata con i requisiti strutturali |
| Colonna a sezione variabile | Grattacieli e facciate architettoniche | Consente di modificare le dimensioni della sezione in base al carico o al progetto |
| Colonna curva | Facciate curve e progetti architettonici distintivi | Supporta requisiti visivi e geometrici complessi |
La configurazione più adatta dovrebbe essere determinata attraverso calcoli di ingegneria strutturale piuttosto che selezionata esclusivamente per l’aspetto. La geometria della sezione trasversale, lo spessore della piastra, l'altezza della colonna, le condizioni di carico, i dettagli della connessione e le norme di progettazione applicabili influenzano tutti il progetto finale.
Il vantaggio più evidente è la flessibilità geometrica. Invece di forzare il layout dell'edificio per accogliere una colonna standard, gli ingegneri possono adattare la colonna alla struttura. Ciò è particolarmente utile per angoli, intersezioni di pareti, livelli di pavimento sfalsati, piani irregolari e aree di installazione ristrette.
Quando una colonna può essere integrata in un muro, può ridurre la quantità di superficie utilizzabile persa a causa delle proiezioni strutturali. Ciò può essere utile negli edifici residenziali, negli spazi commerciali, nelle strutture pubbliche e nelle strutture prefabbricate dove l'efficienza della pianificazione interna è importante.
Le colonne dalla forma speciale possono fornire più superfici di connessione per travi, controventi e altri elementi strutturali. Una configurazione cruciforme, ad esempio, può essere progettata per situazioni in cui gli elementi strutturali convergono da diverse direzioni.
Regolando la larghezza dei flettenti, lo spessore della piastra e la sezione trasversale complessiva, gli ingegneri possono modificare la distribuzione del materiale strutturale e influenzare la rigidità attorno ai diversi assi. Ciò rende le colonne sagomate utili per progetti con condizioni di carico verticali, laterali o eccentriche insolite.
Molte attività di fabbricazione complesse possono essere completate prima della consegna. Taglio, assemblaggio, saldatura, raddrizzatura, lavorazione delle estremità, fissaggio della lamiera, ispezione e trattamento superficiale possono essere coordinati in un ambiente di produzione controllato. Ciò può ridurre la quantità di fabbricazione richiesta in cantiere.
La selezione dei materiali dovrebbe corrispondere ai calcoli strutturali del progetto, alle condizioni ambientali, ai requisiti di temperatura e agli standard applicabili. HAISHENG elenca Q235B e Q355B come opzioni di materiali primari, con Q355NL e Q355GJ disponibili per requisiti specifici di bassa temperatura o alta sismica.
| Parametro | Specifica tipica |
|---|---|
| Materiali primari | Q235B, Q355B |
| Opzioni di materiali speciali | Q355NL, Q355GJ |
| Spessore placca/arto | Circa 8–60 mm a seconda del modello |
| Larghezza singolo arto | Circa 100–600 mm a seconda della configurazione |
| Lunghezza tipica del segmento | 9 metri o 12 metri; costruzione segmentata per altezze maggiori |
| Rettilineità della colonna | ≤ L/1000 |
| Deviazione dimensionale della sezione trasversale | Circa ±2–3 mm |
| Spessore della piastra di base | Circa 16–60 mm |
| Gamma di tirafondi | M20–M64 secondo il progetto |
Per riferimento, Q235B è comunemente utilizzato per applicazioni strutturali standard, mentre Q355B fornisce un carico di snervamento più elevato ed è adatto per applicazioni strutturali con carichi più pesanti, grattacieli e impegnative. La selezione dei materiali deve essere sempre verificata rispetto ai requisiti tecnici del progetto e ai codici strutturali locali.
Per la protezione dalla corrosione, la preparazione della superficie e la scelta del rivestimento sono ugualmente importanti. Un sistema tipico può includere la sabbiatura a Sa2.5 seguita da un primer ricco di zinco, un rivestimento intermedio e uno strato superiore. Per ambienti più aggressivi, come le applicazioni costiere, si può prendere in considerazione anche la zincatura a caldo.
La produzione di precisione è particolarmente importante perché la geometria non standard lascia meno spazio a errori di fabbricazione incontrollati. Un tipico flusso di lavoro di produzione comprende le seguenti fasi:
Per i giunti strutturali critici, è possibile incorporare prove non distruttive nel piano di controllo qualità. HAISHENG specifica saldature di grado I e test a ultrasuoni al 100% per giunti chiave trave-colonna e saldature di giunzione primaria nelle configurazioni applicabili.
La versatilità della geometria personalizzata rende queste colonne adatte a progetti in cui le sezioni strutturali standard sono difficili da integrare.
Sono particolarmente utili quando i requisiti strutturali e i requisiti architettonici si sovrappongono. Invece di trattare la colonna come una sezione standard, l'intero elemento può essere progettato come parte del sistema strutturale dell'edificio.
| Caratteristica | Colonna sagomata in acciaio strutturale | Sezione H convenzionale | Sezione cava circolare |
|---|---|---|---|
| Flessibilità della sezione trasversale | Molto alto; geometria personalizzata | Geometria standard | Geometria circolare standard |
| Integrazione del muro | Eccellente per layout selezionati | Moderare | Moderare |
| Connessioni multidirezionali | Può essere progettato per più direzioni di connessione | Più naturalmente adatto agli assi ortogonali primari | I collegamenti possono essere organizzati in tutta la sezione ma potrebbero richiedere dettagli specializzati |
| Adattabilità architettonica | Eccellente | Moderare | Bene |
| Sezione variabile | Disponibile | Limitato senza fabbricazione aggiuntiva | Possibile ma richiede una realizzazione personalizzata |
| Uso tipico | Strutture complesse e non standard | Telai convenzionali in acciaio | Colonne a vista e applicazioni strutturali specializzate |
Questo confronto non significa che una colonna sagomata sia sempre superiore. Le sezioni standard rimangono altamente economiche ed efficaci quando la loro geometria corrisponde al progetto. Il valore di una colonna strutturale sagomata in acciaio si manifesta quando i profili convenzionali creano compromessi in termini di spazio, connessioni, forma architettonica o prestazioni strutturali.
Per appaltatori, ingegneri strutturali e team di approvvigionamento alla ricerca di un produttore o fornitore cinese, è necessario verificare diversi fattori prima di effettuare un ordine.
Un produttore affidabile dovrebbe essere in grado di tradurre i disegni tecnici in un processo di fabbricazione controllato mantenendo la tracciabilità dalla materia prima al componente finito.
Il suo scopo principale è quello di fornire una colonna portante in grado di adattarsi a layout architettonici, requisiti di connessione insoliti, spazi limitati, carichi eccentrici o strutture strutturali complesse dove le colonne standard non sono adatte.
SÌ. La sezione trasversale, le dimensioni, il tipo di acciaio, lo spessore della piastra, l'altezza, le piastre di connessione, gli irrigidimenti, le piastre di base e il trattamento superficiale possono essere personalizzati in base ai disegni tecnici e ai requisiti del progetto.
Q235B e Q355B sono scelte comuni. A seconda delle condizioni del progetto, Q355NL o Q355GJ possono essere presi in considerazione per applicazioni specifiche a bassa temperatura o ad alta sismica.
Possono essere utilizzati in strutture grattacieli e con carichi pesanti se adeguatamente progettati. Il progetto definitivo dovrà essere verificato attraverso calcoli strutturali e rispettare le normative edilizie applicabili.
SÌ. A seconda dell'ambiente, le opzioni di protezione possono includere sistemi di rivestimento multistrato o zincatura a caldo. Il trattamento appropriato dovrebbe essere specificato in base alle condizioni di esposizione e ai requisiti del progetto.
Le informazioni utili includono disegni strutturali, dimensioni della colonna, tipo di sezione trasversale, qualità dell'acciaio, quantità, lunghezza richiesta, dettagli di connessione, trattamento superficiale, requisiti di ispezione, destinazione di consegna e standard applicabili.
A Colonna sagomata in acciaio strutturaleoffre una soluzione efficace quando i tradizionali profili in acciaio non possono soddisfare contemporaneamente requisiti strutturali, architettonici e di utilizzo dello spazio. Dalle colonne angolari a forma di L e colonne a parete a forma di T alle configurazioni cruciformi, poligonali, curve e a sezione variabile, la geometria personalizzata consente al sistema strutturale di adattarsi al progetto anziché forzare il progetto ad adattarsi a un profilo standard. Per gli acquirenti che cercano un produttore cinese affidabile e un fornitore unico di strutture in acciaio, HAISHENG fornisce una fabbricazione personalizzata basata su disegni, requisiti dei materiali, dettagli di connessione, specifiche dimensionali, requisiti di ispezione ed esigenze di trattamento superficiale. Se stai pianificando un progetto di struttura in acciaio non standard e hai bisogno di dimensioni personalizzate delle colonne, consulenza tecnica o un preventivo di progetto,contattaciper discutere le vostre esigenze e sviluppare una soluzione adatta per colonne strutturali sagomate in acciaio.
