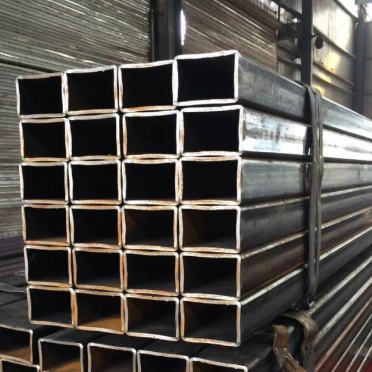

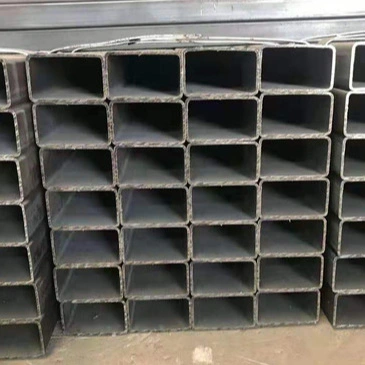

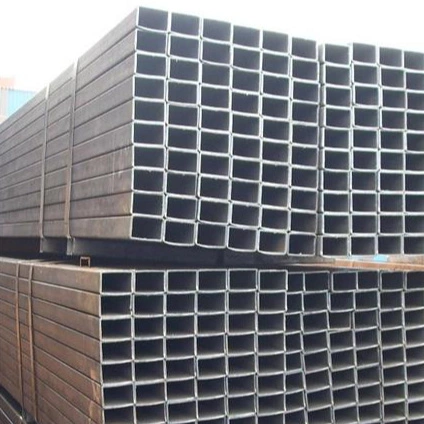

Tubi rettangolari cavi in ​​acciaio strutturale

I tubi rettangolari cavi in ​​acciaio strutturale sono ampiamente utilizzati in applicazioni quali travi e colonne in acciaio, strutture per facciate continue, strutture di recinzione, rack per attrezzature, guardrail e macchine edili. Fungono efficacemente come componenti portanti primari pur essendo adatti a varie forme architettoniche e strutture di recinzione.

Caratteristiche del prodotto

I. Caratteristiche strutturali e meccaniche

1. La sezione trasversale rettangolare cava fornisce un'elevata rigidità contro la flessione e lo spostamento laterale in entrambe le direzioni. Offre una resistenza superiore alla torsione e alla deformazione laterale rispetto ai tubi circolari o alle forme strutturali standard in acciaio, garantendo una robusta stabilità strutturale complessiva.

2. La forma uniforme della sezione trasversale e le facce piane garantiscono una distribuzione uniforme del carico. I singoli tubi possono sopportare carichi verticali e orizzontali significativi, spesso fungendo direttamente da elementi portanti primari.

3. Disponibili nei tipi saldati e senza saldatura: i tubi rettangolari saldati offrono un elevato rapporto costo-efficacia per condizioni operative standard; i tubi rettangolari senza giunture, privi di cordoni di saldatura, forniscono robustezza, resistenza alla pressione e prestazioni alla fatica superiori, rendendoli ideali per scenari di carico pesante e ciclico.

II. Aspetto e caratteristiche di installazione

1. Le superfici esterne piatte facilitano la giunzione, la sovrapposizione e il montaggio a filo. Si adattano perfettamente alle lamiere, ai pannelli e ai componenti dell'involucro in acciaio verniciato a colori, garantendo una finitura pulita e la sigillatura dei bordi durante la costruzione.

2. Gli spigoli vivi e un profilo uniforme combinano la funzionalità portante con l'aspetto estetico, rendendoli adatti per facciate architettoniche, strutture paesaggistiche e altri progetti orientati al design.

3. Per una data capacità di carico, sono più leggeri delle sezioni in acciaio massiccio, riducendo efficacemente il carico strutturale complessivo e risparmiando sui costi dei materiali.

III. Caratteristiche di elaborazione e connessione

1. Possono essere tagliati, smussati, piegati, forati e saldati. La lavorazione secondaria è semplice e facilita la comoda costruzione in loco.

2. I metodi di connessione versatili, tra cui saldatura, bullonatura e rivettatura, presentano design dei giunti semplici e un'elevata efficienza di installazione.

3. Ampia gamma di specifiche, che copre qualsiasi cosa, dai piccoli tubi decorativi ai tubi portanti di grande sezione, consentendo una selezione flessibile.

IV. Resistenza alla corrosione e caratteristiche prestazionali

1. Fornito nello stato "nero" (non rivestito); compatibili con vari trattamenti anticorrosivi come zincatura a caldo, zincatura a freddo, verniciatura e verniciatura a polvere, rendendoli adatti sia per ambienti interni che esterni (asciutti o bagnati).

2. Buona lavorabilità a freddo e a caldo; proprietà meccaniche stabili entro intervalli di temperatura operativa standard.

V. Limitazioni del prodotto

1. La concentrazione dello stress avviene agli angoli; queste aree sono soggette a danni da fatica in caso di forti impatti o carichi ciclici ripetuti.

2. Scarsa idoneità al trasporto di fluidi; raramente utilizzati per i sistemi di tubazioni, poiché sono progettati principalmente per applicazioni portanti strutturali e di struttura.

3. Gli elevati costi di produzione dei tubi rettangolari senza saldatura di grandi dimensioni e con pareti spesse comportano prezzi significativamente più alti rispetto a quelli delle versioni saldate.

Usi e ambito di applicazione

I. Usi primari

1. Componenti strutturali chiave

Utilizzato per telai di fabbriche, telai di portali, travi e colonne a sezione scatolare, colonne verticali, capriate e supporti di solai; un materiale portante centrale nella costruzione in acciaio.

2. Involucri edilizi e facciate continue

Strutture per pareti esterne (travi/montanti), strutture per lucernari, strutture per porte e finestre, arcarecci del tetto e strutture per bordi; si integra perfettamente con lamiere di acciaio profilate e altri materiali dei pannelli.

3. Recinzioni e strutture protettive

Recinzioni perimetrali di fabbrica, guardrail stradali, corrimano per scale, ringhiere per balconi, strutture per palizzate e pali per reti di sicurezza.

4. Telai di attrezzature e macchinari

Basi per macchinari, scaffalature per attrezzature, strutture per banchi da lavoro, scaffalature per magazzini, strutture per contenitori e strutture per telai di veicoli.

5. Impianti tecnici e strutture temporanee

Capriate per palcoscenici, strutture per serre, strutture temporanee per cantieri edili, strutture di puntellamento/supporto e strutture per edifici modulari.

6. Strutture decorative e architettoniche

Strutture paesaggistiche, elementi architettonici esterni, cornici decorative interne e strutture per vetrine/stand; combina capacità portante con appeal estetico.

II. Ambito di applicazione dei tubi rettangolari cavi in ​​acciaio strutturale

1. Ingegneria delle strutture in acciaio: travi, colonne e sistemi di controvento per impianti industriali, magazzini, stadi ed edifici prefabbricati.

2. Decorazione architettonica: costruzione di facciate continue, porte e finestre, elementi architettonici interni/esterni e stand espositivi.

3. Servizi comunali e trasporti: guardrail stradali, cartelloni edilizi comunali, pergole paesaggistiche e strutture per pensiline per autobus.

4. Produzione di macchinari: telai per attrezzature generiche, macchine edili, macchine agricole e attrezzature logistiche.

5. Magazzinaggio e logistica: scaffalature per carichi pesanti, piattaforme di stoccaggio e strutture ausiliarie per container.

6. Agricoltura, silvicoltura e orticoltura: serre, strutture per ricoveri per bestiame e recinzioni agricole.

Guida alla selezione

· Tubi rettangolari saldati: tipo di prodotto tradizionale che offre un elevato rapporto costo-prestazioni; ampiamente utilizzato per applicazioni standard come portanti generali, involucri edilizi, decorazioni e guardrail.

· Tubi rettangolari senza saldatura: resistenza superiore, resistenza alla fatica e capacità di carico; utilizzato principalmente per applicazioni pesanti, carichi ciclici, telai di macchinari ad alte specifiche e componenti tecnici pesanti.

Parametri chiave delle prestazioni

Norme di attuazione: GB/T 6728-2017 "Sezioni strutturali cave formate a freddo"; GB/T 3094-2012 "Tubi di acciaio quadrati e rettangolari senza saldatura trafilati a freddo"

I. Materiali comuni e proprietà meccaniche

Parametri generali aggiuntivi:

· Modulo di elasticità: 2,06 × 10⁵MPa

· Densità: 7,85 g/cm³

· Temperatura operativa standard: da -20°C a 200°C

II. Specifiche e sistema dimensionale

1. Metodo di designazione

Dimensioni esterne: lunghezza × larghezza × spessore della parete (unità: mm); Esempio: 100×50×3,0

2. Categorie di dimensioni tradizionali

· Piccolo (Decorazione/Recinzione/Guardrail): 20×10, 30×20, 40×20, 50×30; Spessore della parete: 1,2–2,5 mm

· Medio (Chiglia / Arcareccio / Travi e colonne standard): 60×40, 80×40, 80×60, 100×50; Spessore della parete: 2,0–5,0 mm

· Grandi (colonne e travi primarie/capriate per carichi pesanti): 120×80, 150×100, 200×100, 250×150; Spessore della parete: 4,0–12,0 mm

3. Lunghezze e tolleranze

· Lunghezze Standard: 6 m, 9 m, 12 m; lunghezze personalizzate disponibili

· Tolleranza dimensione esterna: ±0,8%

· Tolleranza sullo spessore della parete: tubo saldato standard ±10%; Tubo senza saldatura ±7,5%

4. Formula per il calcolo del peso teorico

W (kg/m) = 0,00785 × [(B + H) × 2 − 4t] × t (B = lato lungo, H = lato corto, t = spessore della parete)

III. Proprietà meccaniche strutturali

1. Le sezioni rettangolari dei tubi cavi rettangolari in acciaio strutturale offrono un'elevata rigidità alla flessione bidirezionale (lungo gli assi forte e debole) e stabilità laterale e resistenza torsionale superiori rispetto ai profili singoli come tubi circolari o travi ad H, con conseguente robusta stabilità strutturale complessiva.

2. Caratteristiche del trattamento

· Test di piegatura: capace di piegatura a freddo di 90° a temperatura ambiente senza fessurazioni o delaminazioni in corrispondenza della piega.

· Test di appiattimento: resiste alla compressione fino alle dimensioni specificate senza fessurazioni della parete.

1. Caratteristiche dello stress: agli angoli si verifica una leggera concentrazione di stress; non adatto per applicazioni che comportano carichi di impatto alternati ad alta frequenza.

IV. Classificazione del prodotto e differenze di prestazioni

V. Trattamento superficiale e protezione dalla corrosione

1. Condizione standard: finitura nera (superficie di ossido laminato a caldo).

2. Metodi comuni di protezione dalla corrosione: zincatura a caldo, zincatura a freddo, verniciatura a polvere elettrostatica, verniciatura anticorrosione e rivestimento al fluorocarburo.

3. Riferimento alla zincatura a caldo: spessore medio del rivestimento di zinco ≥85 μm; la durabilità all'esterno supera i 15 anni.

VI. Metodi di connessione

· Primario: saldatura a smusso, saldatura a piena penetrazione (pilastro per la costruzione).

· Secondario: collegamenti bullonati ad alta resistenza, viti autofilettanti, rivettatura.

· Compatibile con vari gruppi strutturali in acciaio, tra cui lamiere in acciaio colorate, travi ad H e angolari in acciaio.

VII. Applicazioni idonee e vietate

Adatto

Travi e colonne di impianti industriali, strutture per facciate continue, strutture di recinzione, guardrail e recinzioni, scaffalature per magazzini, strutture per attrezzature, strutture paesaggistiche e strutture prefabbricate in acciaio.

Non adatto

Trasporto di fluidi ad alta pressione, tubazioni ad alta temperatura/alta pressione e strutture principali di apparecchiature per carichi pesanti soggette a forti impatti o fatica ad alta frequenza.
