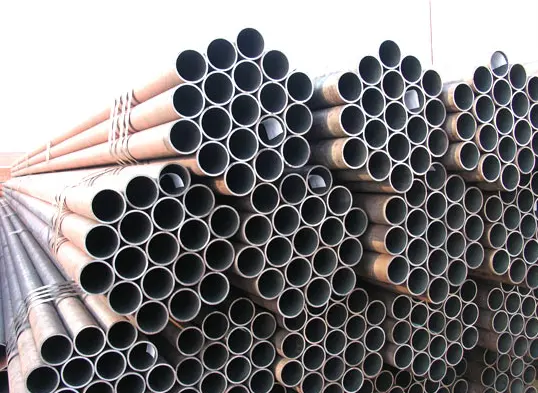

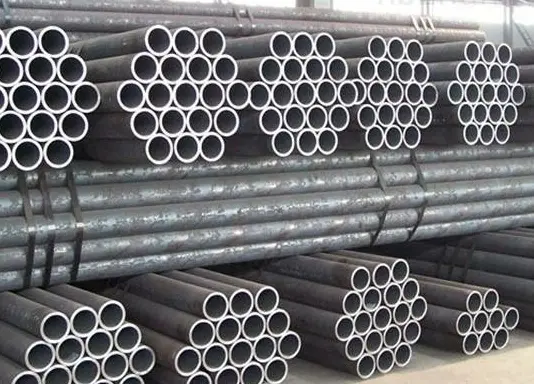

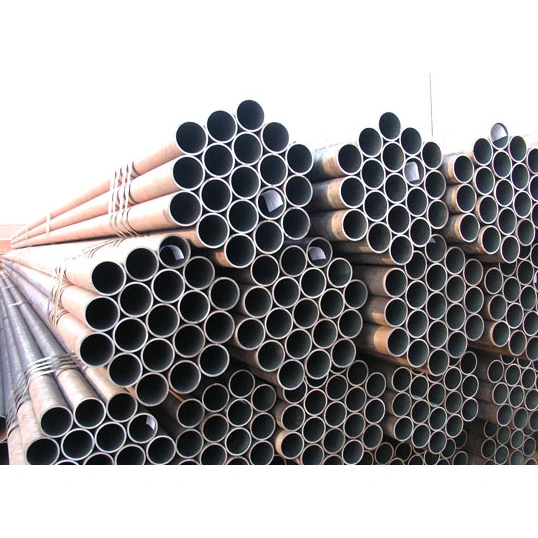

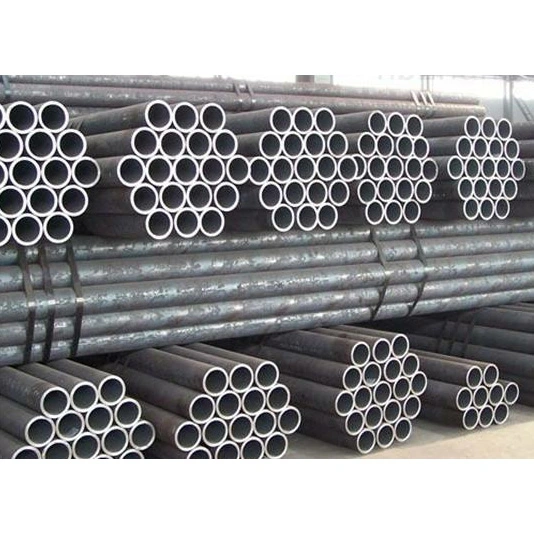

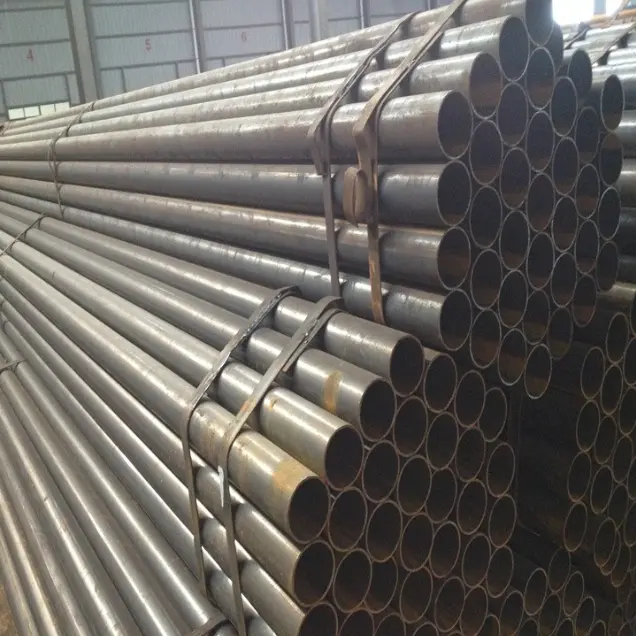

Tubi circolari in acciaio strutturale senza saldatura

In qualità di affidabile produttore cinese e fornitore unico di componenti strutturali in acciaio, HAISHENG offre tubi circolari in acciaio strutturale senza saldatura dal magazzino. Questi tubi sono formati da billette solide attraverso processi come la laminazione a caldo e la trafilatura a freddo, ottenendo una struttura unitaria senza giunzioni. Sono conformi agli standard come GB/T 8163 e GB/T 6479, con gradi di materiali comuni tra cui 20# e Q355B.

Quali sono le caratteristiche dei tubi strutturali circolari in acciaio senza saldatura?

I. Caratteristiche meccaniche e strutturali

1. Formato mediante laminazione e foratura integrale senza cordoni di saldatura; la parete del tubo presenta una microstruttura uniforme e densa e una capacità di carico omnidirezionale stabile. Superano di gran lunga le prestazioni dei tubi saldati in termini di resistenza alle alte pressioni, tolleranza alle alte temperature e resistenza alla fatica.

2. Eccellenti capacità di tenuta e di resistenza alla pressione, con eccezionale resistenza alle perdite e allo scoppio, che li rendono adatti per operazioni pressurizzate continue e a lungo termine.

3. Superfici interne ed esterne lisce, spessore uniforme delle pareti ed elevata rigidità strutturale; in grado di resistere a sollecitazioni complesse tra cui tensione, compressione, flessione e torsione.

II. Vantaggi in termini di produzione e prestazioni

1. Disponibili nelle varietà laminate a caldo e trafilate a freddo: i tubi laminati a caldo sono adatti per diametri grandi, pareti spesse e applicazioni ad alta temperatura; I tubi trafilati a freddo offrono un'elevata precisione dimensionale e una qualità superficiale superiore, rendendoli ideali per macchinari di precisione e tubazioni di piccolo diametro.

2. Ampia gamma di opzioni materiali; trattamenti termici come tempra e rinvenimento o normalizzazione possono essere applicati per migliorare ulteriormente la resistenza e la tenacità, rendendoli adatti a scenari di carico pesante e ciclico.

3. Eccellenti prestazioni ad alta e bassa temperatura con un ampio intervallo di temperature operative; resistente alla frattura fragile alle basse temperature.

III. Caratteristiche di lavorazione e applicazione

1. Adatto per taglio, tornitura, rullatura, piegatura, saldatura e trattamento termico; l'eccellente lavorabilità li rende ideali per la produzione di componenti meccanici e raccordi di precisione. 2. Metodi di connessione flessibili: supporta connessioni flangiate, filettate, saldate e con raccordi a compressione per soddisfare vari requisiti di assemblaggio industriale.

3. Possono essere sottoposti a trattamenti quali zincatura, rivestimento anticorrosivo e passivazione per migliorare la resistenza alla corrosione, rendendoli adatti ad ambienti operativi complessi.

IV. Approvvigionamento e caratteristiche dei costi

1. Processi di produzione complessi e capacità produttiva relativamente bassa comportano prezzi più elevati rispetto ai tubi di acciaio saldati con le stesse specifiche.

2. Stock limitato di specifiche di fascia alta o speciali; alcune dimensioni non standard richiedono una produzione personalizzata, con conseguenti tempi di consegna più lunghi.

V. Limitazioni all'uso

1. Sebbene i tubi circolari in acciaio strutturale senza saldatura offrano eccellenti prestazioni complessive, sono più pesanti e richiedono più materiale rispetto ai tubi saldati con le stesse specifiche, con conseguente riduzione del rapporto costo-efficacia per le applicazioni civili standard a bassa pressione e a temperatura ambiente.

2. Utilizzato principalmente in applicazioni industriali critiche che comportano alta pressione, alte temperature o condizioni pericolose; generalmente non utilizzato per componenti ausiliari a basso carico come impalcature standard o semplici guardrail.

Usi e ambito di applicazione

I. Usi primari

1. Trasporto di fluidi ad alta pressione

Trasporto di acqua ad alta pressione, vapore, aria compressa, petrolio, gas e sostanze chimiche; la natura senza giunture e le capacità di tenuta superiori eliminano i rischi di perdite.

2. Tubazioni termiche e caldaia

Utilizzato per pareti d'acqua di caldaie, surriscaldatori, collettori e reti di condutture termiche principali, in grado di resistere a condizioni di alta temperatura e alta pressione.

3. Industria chimica e fabbricazione di componenti di recipienti a pressione

Ugelli per reattori, fasci tubieri di scambiatori di calore, tubazioni per processi chimici e linee resistenti alla corrosione adatti ad ambienti chimici complessi.

4. Produzione di componenti meccanici

Cilindri idraulici, cilindri pneumatici, boccole, pezzi grezzi per lavorazioni meccaniche di precisione, alberi di trasmissione e componenti tubolari portanti per macchine edili.

5. Ingegneria del petrolio, del gas e dell'energia

Linee di estrazione e trasmissione di petrolio e gas naturale, condotte di raccolta e tubazioni ausiliarie per la perforazione e l'estrazione di giacimenti petroliferi.

6. Componenti strutturali in acciaio per carichi pesanti

Colonne per tubi circolari ad alta pressione, tralicci per carichi pesanti, supporti per attrezzature portanti e componenti tubolari portanti per macchinari di grandi dimensioni.

7. Tubazioni per condizioni operative particolari

Tubazioni a bassa temperatura, tubazioni per apparecchiature criogeniche, linee di trasporto per mezzi infiammabili o esplosivi e tubazioni antincendio ad alta pressione.

II. Ambito di applicazione

1. Energia elettrica ed energia termica: tubazioni per caldaie, reti di distribuzione del vapore e tubazioni ausiliarie per apparecchiature di generazione di energia nelle centrali termiche e di cogenerazione.

2. Industria petrolchimica: condutture di processo, linee di raccolta e trasmissione e componenti di tubazioni per apparecchiature di reazione in raffinerie, impianti chimici e giacimenti di petrolio/gas.

3. Macchinari pesanti: componenti di tubazioni di precisione e parti di alberi per apparecchiature idrauliche, macchine edili, macchine utensili e produzione di veicoli.

4. Protezione antincendio municipale: reti di tubazioni antincendio urbane ad alta pressione e sistemi di approvvigionamento idrico industriale ad alta pressione.

5. Strutture architettoniche in acciaio: tubi a colonna portanti ed elementi strutturali primari per impianti industriali pesanti, stadi e tralicci su larga scala.

6. Costruzioni navali e aerospaziali: tubazioni per la propulsione marina, sistemi idraulici e tubazioni di precisione per applicazioni aerospaziali.

7. Refrigerazione e criogenia: impianti di conservazione frigorifera, apparecchiature criogeniche e condutture per il trasporto di azoto liquido o ossigeno liquido.

III. Distinzioni di selezione

· Tubi senza saldatura laminati a caldo: principalmente di grande diametro e con pareti spesse; comunemente utilizzato per condotte principali ad alta temperatura e alta pressione e componenti strutturali portanti di grandi dimensioni.

· Tubi trafilati a freddo senza saldatura: caratterizzati da diametri più piccoli, elevata precisione dimensionale e finiture superficiali lisce; comunemente utilizzato per macchinari di precisione, tubazioni per strumentazione e raccordi idraulici.

Parametri prestazionali dei tubi circolari in acciaio strutturale senza saldatura

I. Standard esecutivi (comunemente utilizzati)

·GB/T 8162: Tubi di acciaio senza saldatura per scopi strutturali

·GB/T 8163: Tubi in acciaio senza saldatura per il trasporto di fluidi

·GB 3087: Tubi in acciaio senza saldatura per caldaie a bassa e media pressione

·GB 5310: Tubi in acciaio senza saldatura per caldaie ad alta pressione

·GB 9948: Tubi di acciaio senza saldatura per il cracking del petrolio

II. Specifiche dimensionali

1) Gamma di diametri esterni (D)

·Laminato a caldo: 219–1200 mm (dimensioni comuni: 57, 76, 89, 108, 159, 219, 273, 325)

·Trafilato a freddo/Laminato a freddo: 6–219 mm (dimensioni comuni dei tubi di precisione: 16, 20, 25, 32, 38, 42, 48)

2) Intervallo di spessore della parete (t)

·Laminato a caldo: ≥3 mm; lo spessore massimo può superare i 100 mm

·Trafilato a freddo: 0,5–10 mm

3) Lunghezza

·Laminato a caldo: 6–12 m (tipicamente 9–12 m)

·Trafilato a freddo: 2–6 m; lunghezze fisse disponibili

4) Tolleranze dimensionali (tipiche)

·Diametro esterno: ±0,5 mm o ±1% (a seconda di quale sia il più rigido)

·Spessore della parete: +15% / −12,5%

·Tubo di precisione trafilato a freddo: tolleranza DE fino a ±0,05 mm; spessore della parete ±0,05 mm

5) Peso teorico (kg/m)

W=(D−t)×t×0,02466

III. Parametri delle proprietà meccaniche (temperatura ambiente, gradi tipici)

1) Tubi in acciaio al carbonio (gradi 10#, 20#)

Grado 10#:

Resistenza alla trazione (Rm): ≥335 MPa

Carico di snervamento (ReL): ≥205 MPa

Allungamento dopo la frattura (A): ≥24%

Grado 20# (più comune):

Rm: 410–550 MPa

ReL: ≥245 MPa MPaA: ≥25%

2) Acciaio bassolegato ad alta resistenza (Q345B/Q355B)

·Rm: 470–630 MPa

·ReL: ≥345 MPa

·A: ≥20%

3) Tipi comuni per caldaia/alta pressione (20G, 15CrMoG, 12Cr1MoV)

·20G: Rm 410–550 MPa, ReL ≥245 MPa

·15CrMo: Rm 440–640 MPa, ReL ≥295 MPa

4) Durezza (HB)

·20#, Q345: ca. 137–197 HB

·Acciaio bonificato legato: 200–280 HB

IV. Parametri di pressione e temperatura

1) Pressione di esercizio (valori empirici, 20#/GB/T8163)

·Temperatura ambiente: ≤10 MPa (100 bar)

·Tubo caldaia (20G): ≤16 MPa

·Caldaia ad alta pressione (12Cr1MoV): fino a 25 MPa+

2) Temperatura applicabile

·Tubo del fluido generale (20#): da −20 a 350°C

·Tubo caldaia (20G): ≤450°C

·Lega resistente al calore (15CrMo/12Cr1MoV): ≤550–580°C

·Acciaio per basse temperature (Q345D): utilizzabile a −40°C

3) Pressione di prova idrostatica (standard)

·GB/T8163: P=2⋅σ⋅t/D (σ = 60% del limite di snervamento specificato); tipicamente 6–10 MPa, mantenuto per 10–30 s

V. Proprietà fisiche (approssimative a temperatura ambiente)

·Densità: 7,85 g/cm³

·Modulo di elasticità: 2,06×10⁵ MPa

·Coefficiente di Poisson: 0,3

·Conduttività termica: ca. 45 W/(m·K)

· Coefficiente di dilatazione lineare: ca. 12 × 10⁻⁶ /°C

VI. Processo di produzione e qualità della superficie

· Senza cuciture (nessuna saldatura); microstruttura uniforme; esente da debolezze di resistenza associate ai cordoni di saldatura

· Trafilato a freddo: finitura superficiale liscia (Ra 3,2–12,5 μm); elevata precisione dimensionale

· Laminati a caldo: scaglie superficiali pesanti; precisione dimensionale inferiore; costo inferiore
