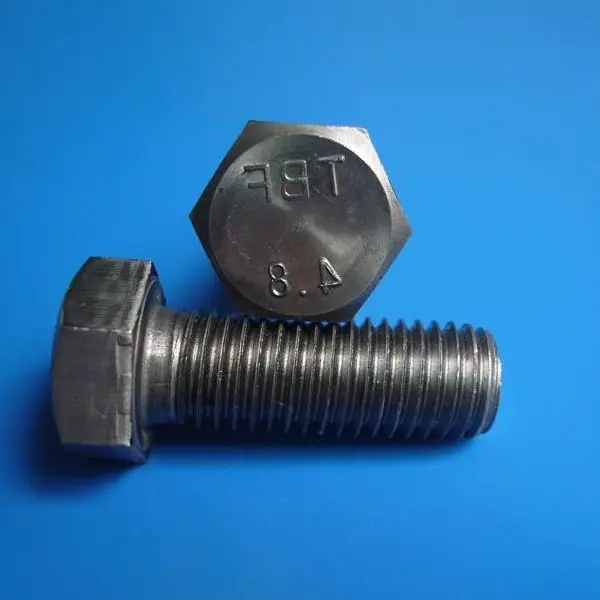

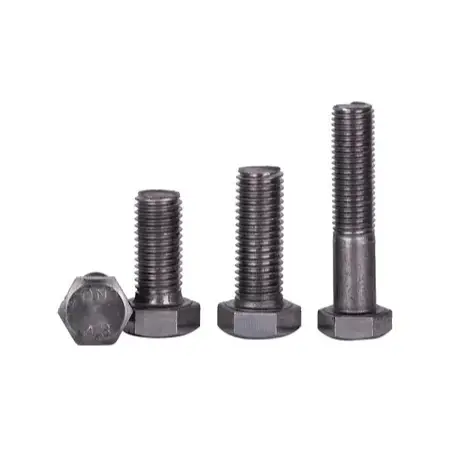

Bulloni di collegamento in acciaio standard per la costruzione

Definizioni di base e configurazioni standard

Standard applicabili: GB/T 5780 (Classe C – grado grosso/commerciale), GB/T 5782 (Classe A/B – grado di precisione/raffinato)

I. Definizioni del prodotto

1. Descrizione

I bulloni di connessione in acciaio standard per l'edilizia sono elementi di fissaggio per uso generale utilizzati per connessioni secondarie e fissaggi temporanei. Non necessitano di precarico di progetto; trasferiscono invece i carichi attraverso la resistenza al taglio del gambo del bullone e la pressione portante sulle superfici di contatto dei componenti collegati. Sono classificati in base alla precisione di produzione in due tipologie principali: Classe C (grado grossolano/commerciale) e Classe A/B (grado di precisione/raffinato).

2. Gradi di forza

Gradi comuni: 4.6, 4.8 e 5.6. La loro resistenza è significativamente inferiore a quella dei bulloni ad alta resistenza; non devono essere utilizzati in giunti primari portanti o collegamenti soggetti a carichi dinamici alternati.

3. Materiali comuni

Il corpo principale è realizzato in acciaio a basso tenore di carbonio o Q235, offrendo un'elevata redditività e facilità di lavorazione.

4. Gamma di specifiche

Diametri nominali: M10, M12, M16, M20, M22, M24; lunghezze nominali: 30–200 mm (personalizzabili su richiesta).

Dettagli di classificazione

Bulloni di Classe C (grado grosso/commerciale): caratterizzati da una minore precisione di produzione, tolleranze più ampie del gambo e spazi più ampi nei fori dei bulloni; consentono una comoda installazione in loco e sono il tipo più utilizzato nei progetti di ingegneria.

Bulloni di Classe A/B (Precisione/Grado Raffinato): caratterizzati da elevata precisione e giochi di accoppiamento stretti, che garantiscono una distribuzione uniforme del carico; tipicamente utilizzato per basi di apparecchiature e giunti di giunzione di precisione.

II. Configurazione dell'assieme standard

Assemblaggio standard per bulloni di connessione alla costruzione: 1 bullone + 1 dado esagonale + 1 rondella piatta; è possibile aggiungere rondelle elastiche a seconda delle condizioni operative specifiche. 1. Corpo del bullone standard con testa esagonale; presenta filettature standard a passo grosso e gambo pieno senza sezioni a diametro ridotto.

2. Dado esagonale corrispondente standard; i fili si allineano per un fissaggio sicuro.

3. Rondella piatta (standard): posizionata sotto la testa del dado o del bullone per aumentare l'area del cuscinetto e prevenire danni alla superficie durante il serraggio.

4. Rondella elastica (opzionale): Installata in zone soggette a vibrazioni per fornire un bloccaggio elastico; serve solo a prevenire l'allentamento e non aumenta la capacità portante della struttura.

Configurazioni di assemblaggio standard:

· Base: 1 bullone + 1 dado + 1 rondella piatta (la più comune)

· Antiallentamento: 1 bullone + 1 dado + 1 rondella piana + 1 rondella elastica

III. Trattamento superficiale

1. Ossido liscio/nero: per ambienti interni asciutti; costo più basso.

2. Zincatura a caldo: per ambienti esterni, esposti, umidi o corrosivi; resistente alla ruggine e durevole.

3. Elettroforesi/Verniciatura: Finitura decorativa con protezione anticorrosione di base; comunemente usato per recinzioni e ringhiere.

IV. Scenari applicativi

1. Assemblaggio e fissaggio temporaneo dei componenti.

2. Collegamenti per strutture secondarie quali ringhiere, scale, piattaforme di manutenzione, rivestimento del tetto/parete e supporti dei tubi.

3. Strutture ausiliarie leggere ed elementi decorativi non portanti.

V. Punti aggiuntivi

1. Installazione: può essere serrato utilizzando chiavi manuali o elettriche standard; nessun requisito specifico per il serraggio iniziale, il serraggio finale o il controllo della coppia.

2. Caratteristiche: Permette l'installazione in fori leggermente maggiorati; facile da montare/smontare e riutilizzabile; incline ad allentarsi in ambienti ad alte vibrazioni.

3. Restrizioni: severamente vietato come sostituto di bulloni ad alta resistenza in collegamenti portanti critici, come quelli per travi in ​​acciaio, colonne o travi di gru.

Quali sono i principali vantaggi dei bulloni di connessione in acciaio standard per l'edilizia?

1. Basso costo, facile da procurarsi e altamente versatile.

2. Non sono richiesti strumenti specializzati; l'installazione può essere eseguita con una chiave manuale standard.

3. Bassa resistenza e basso precarico; debole resistenza alle vibrazioni e allo scivolamento.

4. Può essere smontato e rimontato ripetutamente; l'installazione e la rimozione sono convenienti.

5. Incline alla deformazione sotto carico; inadatto per giunti portanti primari in strutture in acciaio.

Punti salienti differenzianti

I. Vantaggi principali

1. Basso costo ed elevata efficienza dei costi

Le materie prime e i processi di produzione di questi bulloni di connessione per costruzioni standard sono semplici, il che si traduce in un prezzo unitario molto inferiore a quello dei bulloni ad alta resistenza; riducono significativamente i costi se utilizzati per connessioni secondarie estese o fissaggi temporanei.

2. Installazione semplice con requisiti minimi di attrezzatura

Non sono necessarie chiavi dinamometriche calibrate o attrezzature specializzate per il serraggio finale; sono sufficienti le normali chiavi manuali o elettriche. Il processo evita passaggi complessi come il serraggio iniziale, il serraggio finale o la nuova ispezione della coppia, semplificandone l'apprendimento e l'esecuzione.

3. Elevata adattabilità e tolleranza di installazione

L'ampio spazio tra il bullone e il foro (tipico dei bulloni grossolani di grado C) consente piccoli allargamenti del foro e regolazioni dell'allineamento in loco, semplificando l'assemblaggio dei componenti. L'installazione è possibile in qualsiasi orientamento spaziale senza zone di accesso ristretto.

4. Montaggio/smontaggio flessibile e riutilizzabilità

Progettati per evitare danni strutturali, questi bulloni sono facili da rimuovere e reinstallare, offrendo tassi di rotazione elevati; sono particolarmente adatti per fissaggi temporanei, aree che richiedono una manutenzione frequente o componenti soggetti a future modifiche e sostituzioni.

5. Configurazione semplice e facile gestione in loco

L'assemblaggio standard è costituito semplicemente da un bullone, un dado e una rondella piatta. Con un minor numero di componenti, vi è un minor rischio di mancata corrispondenza o perdita, semplificando lo stoccaggio dell'inventario e la gestione delle richieste in loco.

II. Svantaggi relativi

1. Nessun precarico di progettazione; debole resistenza allo scivolamento e alle vibrazioni

Il trasferimento del carico si basa esclusivamente sul bloccaggio del thread; si allentano facilmente sotto carichi dinamici o vibrazioni ripetute e sono severamente vietati per l'uso in giunti primari portanti o critici per la fatica.

2. Grado di bassa resistenza

Prevalentemente grado 4.6 o 4.8; le loro capacità di carico a trazione e taglio sono di gran lunga inferiori a quelle dei bulloni ad alta resistenza di grado 8.8 o 10.9, rendendoli inadatti a carichi pesanti o momenti flettenti significativi. 3. Scarsa rigidità della connessione

Sotto carico, i componenti subiscono uno slittamento e una deformazione maggiori, non riuscendo a soddisfare i requisiti di rigidità per i giunti primari della struttura in acciaio.

III. Riepilogo dei criteri di selezione

1. Dare priorità ai bulloni ordinari per: fissaggi temporanei, strutture secondarie (ringhiere, staffe, rivestimenti, ecc.), applicazioni di carico statico e posizioni senza elevati requisiti di resistenza allo scivolamento.

2. Selezionare Bulloni ad alta resistenza per: Giunti di connessione permanenti che coinvolgono elementi portanti primari (travi, colonne, travi di gru, capriate, ecc.), carichi dinamici, requisiti di elevata rigidità e requisiti di elevata resistenza allo scivolamento.

Processo di costruzione in loco

Norma applicabile: GB 50205-2020. Si applica ai bulloni ordinari di Classe C (grossa) e Classe A/B (di precisione); copre due scenari: fissaggio temporaneo e connessioni strutturali permanenti.

I. Preparazione della costruzione

1. Verifica del materiale: controllare le specifiche dei bulloni, la lunghezza, il grado di resistenza e il trattamento superficiale. Richiedere dadi, rondelle piatte e rondelle elastiche corrispondenti secondo necessità; conservarli in modo organizzato e proteggere i fili da eventuali danni.

2. Preparazione degli utensili: chiavi manuali standard, chiavi elettriche, smerigliatrici angolari, lime e marcatori; non è richiesta alcuna attrezzatura per la calibrazione della coppia.

3. Ispezione dei componenti: pulire le superfici di connessione per rimuovere polvere, olio e ruggine. Ispezionare gli spazi di giunzione delle piastre; se gli spazi sono eccessivi, installare le piastre di spessoramento secondo le specifiche.

4. Controllo dell'allineamento dei fori: verificare l'allineamento dei fori del bullone. Per i bulloni di Classe C è consentita un'alesatura minore, ma è severamente vietato il taglio con gas per allargare i fori; deviazioni eccessive richiedono azioni correttive (ad esempio, riempimento e nuova perforazione).

II. Posizionamento dei componenti e fissaggio temporaneo

1. Sollevare e allineare i componenti in acciaio; regolare assi, elevazione e planarità; fissare con supporti temporanei.

2. Fissare temporaneamente la posizione utilizzando un numero limitato di bulloni o perni per impedire lo spostamento complessivo.

III. Inserimento del bullone

1. Inserire liberamente i bulloni; mantenere un orientamento coerente; non forzarli martellando.

2. Sequenza di montaggio: Testa del bullone → Superficie della piastra dei componenti → Rondella piatta → (Rondella elastica, se richiesta) → Superficie della piastra degli altri componenti → Dado. 3. L'estremità divisa della rondella elastica non deve appoggiarsi in piano sulla superficie di appoggio; questo assicura la funzione anti-allentamento.

IV. Operazioni di fissaggio

1. Sequenza di fissaggio: Per i gruppi di bulloni sui giunti, serrare simmetricamente dal centro verso l'esterno; per giunzioni lunghe, procedere dal centro verso entrambe le estremità per evitare deformazioni della piastra o distribuzione non uniforme delle sollecitazioni.

2. Requisiti di fissaggio: serrare finché le superfici della piastra non sono a stretto contatto; è sufficiente un serraggio moderato. Non esistono requisiti specifici per il serraggio iniziale, il serraggio finale o limiti di coppia, né è necessario un controllo rigoroso del precarico.

3. Per le disposizioni di bulloni su più file, serrare ciascun bullone individualmente e in sequenza; assicurarsi che nessun bullone venga perso o serrato in modo insufficiente.

V. Finitura estetica e protezione del lavoro finito

1. Dopo il fissaggio, eliminare i detriti e la limatura metallica in eccesso dalle vicinanze del giunto.

2. Controllare la lunghezza dei fili esposti; lo standard è 2–3 fili. Sostituirlo con un bullone della lunghezza adeguata se la parte esposta è troppo lunga o troppo corta.

3. Applicare vernice antiruggine per ritocchi sui fili esposti e sulle aree interessate da tagli o urti.

4. Proteggere i giunti completati da forti impatti o disturbi esterni.

VI. Ispezione e accettazione della qualità

1. Ispezione visiva completa

· Bulloni, dadi e rondelle siano tutti presenti e correttamente installati, senza parti mancanti o disallineate;

· Le superfici di collegamento si adattano perfettamente senza spazi visibili;

· I fili esposti misurano 2-3 fili, rispettando gli standard di qualità visiva;

· Nessun segno di martello o danno alla filettatura.

2. Ispezione funzionale

Effettuare controlli mirati a campione nelle aree soggette a vibrazioni per garantire che non si verifichino allentamenti.

VII. Divieti di costruzione

1. Vietare severamente l'allargamento o la creazione di fori mediante taglio o combustione del gas;

2. Vietare severamente la sostituzione dei bulloni ad alta resistenza con bulloni ordinari nei giunti portanti primari;

3. Le rondelle elastiche non devono essere installate al contrario o omesse;

4. Nelle aree soggette a frequenti vibrazioni, i normali bulloni non devono essere utilizzati come unico mezzo di collegamento portante. Processo semplificato

Preparazione alla costruzione → Allineamento dei componenti e fissaggio temporaneo → Inserimento bulloni + montaggio rondelle e dadi → Serraggio simmetrico → Controllo sporgenza filetto + ritocco anticorrosivo → Controllo di accettazione

Parametri chiave delle prestazioni

Standard: GB/T 5780, GB/T 5782, GB/T 3098.1; classificati in bulloni di Classe C (grossolani) e bulloni di Classe A/B (di precisione); gradi di resistenza comuni: 4.6, 4.8, 5.6.

I. Materiale base e durezza

1. Materiali comuni: acciaio a basso tenore di carbonio, Q235

2. Trattamento superficiale: finitura semplice, ossido nero, zincatura a caldo, elettroforesi

3. Durezza Rockwell (HRC)

1. Gradi 4.6/4.8: ≤28 HRC

2. Grado 5.6: 22–32 HRC

II. Proprietà meccaniche (valori minimi)

Nota: i bulloni ordinari non sono soggetti a precarico di progetto; il trasferimento del carico si basa sull'azione di taglio e di cuscinetto.

III. Tolleranze dimensionali e di filettatura

1. Precisione della filettatura

1. Bulloni di classe C (grossolani): 8 g (tolleranza ampia, spazio significativo tra il bullone e la parete del foro; più comunemente utilizzati in cantiere)

2. Bulloni di classe A/B (precisione): 6 g (alta precisione, gioco di adattamento minimo)

2. Tolleranza sulla lunghezza: lunghezza nominale ±2 mm

3. Rettilineità del gambo: ‰ (per mille)

IV. Parametri di costruzione e installazione

1. Proiezione della filettatura: 2–3 filettature che sporgono oltre il dado dopo il serraggio sono considerate accettabili

2. Accessori di montaggio

1. Standard: rondella piatta; rondella elastica aggiunta per componenti vibranti (serve solo per evitare l'allentamento; non aumenta la capacità di carico)

3. Requisiti delle buche

1. Bulloni di classe C (grossolani): è consentito un lieve allargamento del foro in cantiere utilizzando una lima; è severamente vietato l'allargamento tramite taglio a gas

2. Bulloni di classe A/B (precisione): l'allargamento del foro è severamente vietato per garantire la precisione dell'adattamento

V. Caratteristiche prestazionali

1. Resistenza allo scivolamento: nessun precarico; debole resistenza allo scivolamento sulle superfici di contatto; inadatto per giunti soggetti a carichi dinamici alternati o vibrazioni intense

2. Riutilizzabilità: può essere smontato e riutilizzato più volte

3. Rigidità della connessione: rigidità relativamente bassa; incline a scivolare e deformarsi sotto carico

VI. Ambito di applicazione

1. Bulloni di connessione in acciaio standard per l'edilizia: destinati solo al fissaggio temporaneo, strutture secondarie e componenti ausiliari di carico statico

2. Uso proibito: non deve essere utilizzato per giunti portanti primari come collegamenti trave-colonna con telaio in acciaio, travi di gru o capriate a campata lunga; non può sostituire i bulloni ad alta resistenza

Domande frequenti

Q1: Qual è la differenza tra i bulloni di Classe C e quelli di Classe A/B?

R: I bulloni di Classe C sono di qualità grossolana/commerciale con tolleranze del gambo maggiori e spazio maggiore tra il bullone e la parete del foro. Sono il tipo più utilizzato per fissaggi temporanei e strutture secondarie perché consentono piccole regolazioni dell'allineamento dei fori in loco. I bulloni di classe A/B sono di grado di precisione/raffinato con spazi di adattamento ridotti e distribuzione uniforme del carico, utilizzati per basi di apparecchiature e giunti di giunzione di precisione.

Q2: È possibile utilizzare bulloni normali invece di bulloni ad alta resistenza?

R: No. I bulloni ordinari (grado 4.6/4.8/5.6) non hanno precarico di progettazione, bassa resistenza e scarsa resistenza allo scivolamento e alle vibrazioni. È severamente vietato l'uso in giunti portanti primari come collegamenti trave-colonna in acciaio, travi di gru e capriate a campata lunga. Per tutti i collegamenti strutturali critici devono essere utilizzati bulloni ad alta resistenza (grado 8.8/10.9).

Q3: Qual è lo scopo della rondella elastica?

R: La rondella elastica fornisce un bloccaggio elastico per evitare l'allentamento in caso di vibrazioni. Viene installato tra la rondella piatta e il dado. Per le applicazioni di carico statico standard, è sufficiente una sola rondella piatta. Per attrezzature vibranti, strutture adiacenti alla gru o condizioni di carico dinamico, si consiglia una rondella elastica, ma non fornisce comunque le stesse prestazioni anti-allentamento del pretensionamento dei bulloni ad alta resistenza.

Q4: È possibile riutilizzare i normali bulloni?

R: Sì. A differenza dei bulloni ad alta resistenza al taglio di coppia, i bulloni ordinari possono essere smontati e riutilizzati più volte senza compromettere la loro capacità di carico, a condizione che le filettature e il gambo non siano danneggiati. Ciò li rende ideali per fissaggi temporanei, punti di accesso per la manutenzione e componenti soggetti a modifiche future.

Q5: Come scegliere tra finitura liscia, ossido nero e zincatura a caldo?

R: La finitura liscia/ossido nero è adatta solo per ambienti interni asciutti. La zincatura a caldo è necessaria per l'esposizione all'esterno, condizioni umide o ambienti corrosivi; fornisce 8-10 anni di resistenza alla corrosione. Per applicazioni decorative con protezione anticorrosione di base, è disponibile il rivestimento per elettroforesi.
