Trave strutturale I in acciaio laminato a caldo Sezione I

Le sezioni strutturali a I in acciaio laminato a caldo con trave a I sono profili portanti orizzontali specializzati progettati per strutture in acciaio leggere e di breve portata. A differenza delle travi ad H o dei profili a sezione chiusa, progettati per carichi pesanti, queste travi a I sono prodotte tramite un processo di laminazione a caldo a passaggio singolo conforme agli standard nazionali; non richiedono saldature di sezioni personalizzate e tutte le dimensioni aderiscono alle specifiche standardizzate.

Sfruttando il nostro inventario esistente di materie prime, HAISHENG esegue solo lavorazioni secondarie, come taglio, foratura, saldatura accessoria e rivestimento anticorrosivo, con conseguenti tempi di consegna molto più brevi rispetto a quelli dell'acciaio fabbricato su misura. Questi prodotti sono ideali per progetti che coinvolgono spazi ristretti, carichi più leggeri o modifiche in loco. Offrono una soluzione pratica che evita lo spreco di materiale associato alle travi ad H e le complessità di installazione dei tubi quadrati, rendendole le travi portanti economiche più ampiamente utilizzate per sistemi di supporto elettromeccanici, strutture di impianti ausiliari e piccoli gruppi a sbalzo.

Definizione degli attributi del prodotto e identificazione del modello

1. Struttura trasversale e comportamento strutturale

- Struttura a sezione trasversale: presenta una forma a "I" standard con un'anima verticale centrata. Le facce interne delle ali superiore e inferiore hanno una pendenza 1:6; le flange variano in spessore dal bordo al centro e le loro superfici interna ed esterna non sono parallele: queste sono le caratteristiche visive più distinte che le distinguono dalle travi ad H.

- Comportamento strutturale: segue un percorso di carico in cui la flangia superiore è in compressione, la flangia inferiore è in tensione e l'anima resiste al taglio in una direzione. Sebbene la resistenza alla flessione lungo l'asse forte soddisfi gli standard, esiste una debolezza intrinseca nella resistenza alla deformazione laterale lungo l'asse debole.

2. Designazione del modello e classificazione delle specifiche

- Designazione standard: denominato utilizzando la lettera "I" seguita da un suffisso numerico. I suffissi "a" e "b" indicano differenze di spessore della flangia a parità di altezza della sezione; I modelli "a" hanno flange più sottili, mentre i modelli "b" hanno flange più spesse e una capacità di carico complessiva maggiore.

- Modelli di mercato comune: intervalli da I10, I12.6, I14, I16, I18, I20a e I20b fino a I45; il modello più grande ampiamente disponibile è I56. Le taglie al di fuori di questo intervallo non sono disponibili come articoli in stock standard.

- Lunghezze delle materie prime: le lunghezze standard di fabbrica sono 6 m, 9 me 12 m. Le sezioni trasversali variabili laminate in fabbrica non sono supportate; i membri che superano queste lunghezze devono essere giuntati sul posto.

3. Criteri di selezione dei materiali

- Q235B: il materiale del mercato principale; offre eccellente duttilità e prestazioni di taglio a freddo. Adatto per ambienti interni a temperatura ambiente e per il 95% dei progetti ausiliari di piccole dimensioni in ambienti asciutti e all'aperto.

- Q355B: un materiale alternativo di nicchia con un carico di snervamento superiore del 51%. Utilizzato principalmente per supporti di attrezzature per carichi pesanti, travi in ​​acciaio a sbalzo extra lunghe e progetti in regioni a bassa temperatura e prive di gelo; la disponibilità in magazzino è limitata.

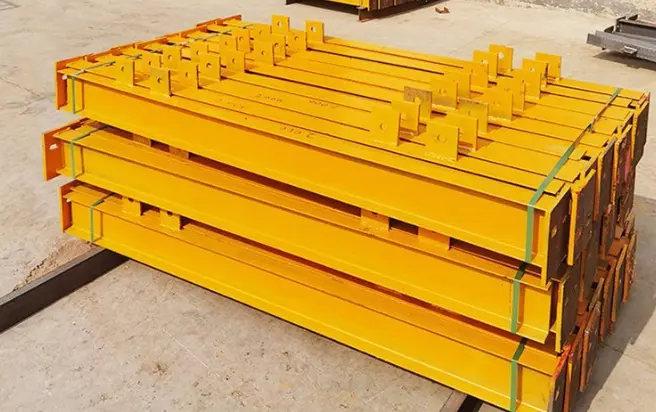

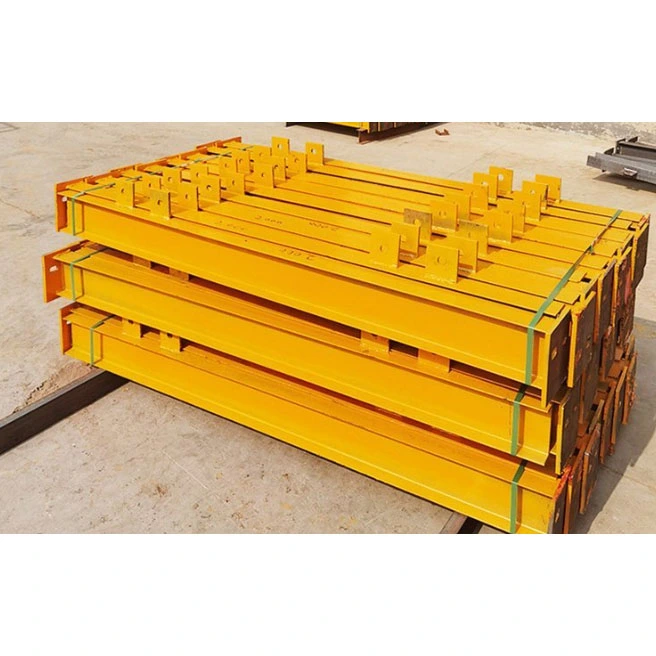

Componenti consegnati in fabbrica e tre configurazioni standardizzate

1. Elenco dei componenti standard

- Corpo della trave principale: sezione I strutturale in acciaio laminato a caldo (standard GB) tagliata a lunghezze precise tramite CNC; le facce terminali sono prive di bave e soddisfano gli standard di perpendicolarità.

- Accessori per connessioni terminali: piastre di connessione piane e rinforzi dei cuscinetti verticali; gli irrigidimenti richiedono il ritaglio degli angoli per adattarsi al profilo della flangia inclinata, con conseguenti dimensioni complessive inferiori rispetto agli irrigidimenti per travi ad H standard della stessa altezza.

- Accessori per il corpo della trave: piastre di supporto dell'arcareccio, capicorda della trave secondaria e piastre di rinforzo per le aperture di servizio; saldato nei punti designati come richiesto.

- Accessori di sollevamento: golfari di sollevamento simmetrici preinstallati sui lati delle travi grandi e lunghe (I25 e superiori); le travi più piccole (I20 e inferiori) non richiedono alette preinstallate e vengono sollevate direttamente tramite le flange.

2. Schema anticorrosione e protezione antincendio della superficie

- Grado di rimozione della ruggine: pulizia manuale St3 per progetti civili standard; Sa2.5 granigliatura/sabbiatura per progetti municipali ed di esportazione di alto livello.

- Verniciatura: Rivestimento composito di due strati di primer più finitura; spessore del film secco controllato a 60–100 μm, che soddisfa i requisiti antiruggine per interni per una durata di servizio di 5 anni.

- Trattamento speciale: zincatura a caldo per zone ad alta umidità o spruzzi di pioggia; Rivestimento ignifugo intumescente a film sottile per compartimenti antincendio, che soddisfa il requisito di resistenza al fuoco di 1 ora.

3. Tre categorie di configurazioni di fabbrica

- Trave a I con piattaforma semplicemente supportata: corpo della trave + piastre terminali su entrambe le estremità + rinforzi dei cuscinetti agganciati + piastre di supporto dell'arcareccio + rivestimento anticorrosivo completo; utilizzato per travi principali in passerelle in acciaio e piattaforme di attrezzature; collegati tramite bullonatura diretta in cantiere.

- Trave a I con mensola a sbalzo: Corpo della trave + piastre di rinforzo ispessite su entrambi i lati della radice + piastra di collegamento di ancoraggio; utilizzato per controtelai di facciate continue e piccoli supporti per ombrelloni a sbalzo da esterno.

- Trave secondaria di copertura semplice: Corpo trave + supporto arcareccio semplice monofaccia; nessuna piastra di connessione terminale; saldato direttamente in cantiere alla flangia della trave principale; utilizzato per travi minori nelle grondaie della fabbrica.

4. Documentazione di accettazione in fabbrica inclusa nella spedizione

Certificati di qualità dei materiali originali dell'acciaieria, registrazioni di ispezioni dimensionali per i componenti e fogli di identificazione univoci dei componenti; la documentazione è idonea per la presentazione diretta e l'accettazione da parte del supervisore nei siti di progetto all'estero.

Principali vantaggi dell'applicazione in loco

1. Rapida rotazione delle scorte; ideale per appalti urgenti e di piccoli lotti

Tutti i modelli di travi a I laminate a caldo sono articoli standard prodotti in serie, eliminando la necessità di laminazione o fabbricazione programmata (come giunzioni o saldature). A differenza delle travi ad H saldate o delle travi scatolari, che richiedono 10-20 giorni per la consegna, le specifiche standard possono essere spedite entro 48 ore. Sono perfettamente adatti per esigenze sporadiche di approvvigionamento, come la sostituzione di supporti obsoleti, l'aggiunta di tubazioni elettromeccaniche o il rifornimento urgente di traverse per l'accaparramento del sito.

2. Elevata resistenza agli urti; bassi sprechi in cantiere

L'inclinazione 1:6 sulla flangia interna crea un bordo smussato naturale, prevenendo l'arricciamento della flangia o la deformazione del nastro durante il sollevamento, il trasporto in cantiere o le collisioni accidentali che coinvolgono altre apparecchiature. Al contrario, le travi ad H con flange piatte sono soggette a danni ai bordi, con conseguente tasso di scarto in cantiere superiore di oltre il 12% rispetto a quello delle travi a I.

3. Il profilo stretto si adatta a spazi ristretti e ristretti

A parità di capacità di carico verticale, la flangia inferiore di una trave a I è del 22%–30% più stretta di quella di una trave ad H equivalente. Ciò consente l'installazione in aree ristrette, come corridoi di servizi elettromeccanici, spazi stretti tra gli armadietti delle apparecchiature o strutture di facciate continue chiuse, senza interferire con la disposizione di tubazioni o condutture.

4. Bassa barriera alla modifica; non sono richiesti saldatori specializzati

Le regolazioni della lunghezza e le aperture localizzate possono essere ottenute semplicemente tramite segatura o taglio al plasma, eliminando la necessità di macchinari pesanti come saldatrici ad arco sommerso o raddrizzatrici idrauliche. I tecnici generali in loco possono gestire attività come la saldatura di staffe aggiuntive o la regolazione precisa delle posizioni dei fori; non sono necessari saldatori ad alta pressione certificati, riducendo significativamente i costi di manodopera per modifiche all'estero su piccola scala.

5. Costo complessivo basso; ottimo rapporto qualità-prezzo per piccoli progetti

Il prezzo unitario delle materie prime è inferiore del 15%–20% rispetto a quello delle travi ad H saldate con capacità di carico equivalente. Inoltre, il loro peso ridotto riduce i costi di trasporto e sollevamento. Per travi secondarie con luci inferiori a 6 metri e carichi uniformemente distribuiti inferiori a 12 kN/m, forniscono le giuste prestazioni senza "over-engineering", evitando così significativi sprechi di materiale.

Confronto completo e multidimensionale della differenziazione dei prodotti

1. Confronto delle caratteristiche portanti strutturali

- rispetto alle travi ad H: le travi ad H possiedono una rigidità laterale bidirezionale bilanciata e flange parallele adatte a supportare completamente la pavimentazione in acciaio profilato, rendendole ideali per travi di solai a campata lunga; La sezione I in acciaio laminato a caldo della trave a I strutturale offre un'adeguata resistenza alla flessione solo lungo l'asse forte e sono altamente inclini all'instabilità torsionale laterale lungo l'asse debole, rendendole inadatte per strutture a campata lunga prive di rinforzi laterali.

- rispetto alle travi a sezione cava quadrata/circolare: le sezioni tubolari chiuse offrono un'eccellente resistenza alla torsione ma impediscono la rimozione della ruggine interna e rendono difficili le riparazioni anticorrosive post-installazione in corrispondenza dei ritagli; Le travi a I sono dotate di sezioni aperte che consentono l'ispezione dell'intera superficie e riducono i costi per successive modifiche di utenze/tubazioni.

2. Confronto tra connessione e costruzione

- Facilità di posizionamento/assemblaggio: le travi a I standard possono essere posizionate direttamente su mensole in cemento o staffe in acciaio e fissate con semplici punti di saldatura, mentre le travi a H richiedono imbullonatura della piastra terminale, comportando fasi di costruzione più complesse.

- Limitazioni alla saldatura delle piastre di connessione: le superfici delle flange rastremate delle travi a I non consentono il contatto a filo con piastre di connessione piatte su ampie aree, impedendo connessioni congiunte multidirezionali e limitandone l'uso a condizioni di carico semplici, unidirezionali e semplicemente supportate.

3. Scenari applicativi e limitazioni definiti

- Scenari di vantaggio unico: travi grigliate di passerelle in impianti industriali, supporti di servizi MEP (meccanici, elettrici e idraulici), basi di montaggio di apparecchiature, sottotelai di facciate continue e travi di cornicioni secondari; l'utilizzo delle travi ad H in questi contesti comporta una significativa sovraspecificazione delle prestazioni.

- Scenari vietati: travi principali del tetto che superano gli 8 metri di campata, solai compositi in calcestruzzo di grandi dimensioni e strutture a sbalzo non supportate esposte a carichi di vento elevati (a causa del rischio di instabilità laterale e collasso).

Flusso di lavoro standardizzato per la lavorazione profonda di travi a I laminate a caldo

Questo flusso di lavoro copre solo la lavorazione secondaria dei profilati laminati a caldo (escluse le sezioni composte saldate da piastre) e riflette le fasi effettive della produzione in fabbrica:

1. Ispezione visiva delle materie prime in entrata

Verificare i certificati originali dello stabilimento, i profili delle sezioni e le qualità dei materiali; condurre un campionamento in batch per verificare l'incurvamento laterale, la torsione e la deformazione della flangia; raddrizzare meccanicamente i tratti leggermente attorcigliati prima della lavorazione; restituire le materie prime non conformi al fornitore per evitare che scorte di qualità inferiore entrino in produzione.

2. Taglio di precisione CNC su misura

Gli ordini di grandi volumi utilizzano la segatura a freddo del metallo CNC, ottenendo tagli lisci privi di strati di ossidazione e un margine di 2 mm per la saldatura di testa; gli ordini urgenti di piccoli lotti utilizzano il taglio al plasma. Gli elementi extra lunghi sono sottoposti a smussatura su entrambi i lati sia sulle anime che sulle flange per soddisfare i requisiti di saldatura di testa a penetrazione completa in loco.

3. Posizionamento e puntatura di accessori irregolari

Le posizioni degli accessori sono contrassegnate con precisione in base ai disegni costruttivi. Per le ali inclinate, gli angoli dell'irrigidimento sono smussati con una pendenza di 1:6 per garantire un perfetto adattamento al corpo della trave; Per il fissaggio viene utilizzata la saldatura a punti intermittente, mantenendo la deformazione indotta dalla saldatura entro 1,5 mm.

4. Saldatura continua sotto protezione di gas

Piccoli componenti come i tasselli per arcarecci, le piastre di collegamento e gli irrigidimenti vengono saldati utilizzando la saldatura protetta da gas CO2, garantendo una formazione uniforme del cordone di saldatura; I giunti di testa in loco per travi extra lunghe utilizzano la saldatura ad arco manuale, con saldature di testa portanti critiche sottoposte a test ultrasonici casuali secondo gli standard di Grado II.

5. Perforazione meccanica di precisione

I punti di connessione per bulloni ad alta resistenza vengono forati utilizzando trapani CNC a 3 assi integrati, con tolleranze del diametro del foro controllate a ±0,2 mm; i fori per tubazioni/condotti vari in cantiere vengono praticati utilizzando trapani elettrici portatili, con successiva molatura per eliminare le bave.

6. Correzione della deformazione e finitura superficiale

Le flessioni laterali e le deformazioni torsionali causate dalla saldatura vengono corrette utilizzando una combinazione di riscaldamento a fiamma localizzata e martinetti meccanici; gli spruzzi di saldatura, le scorie e le bave taglienti vengono accuratamente macinati per eliminare potenziali rischi di graffi durante l'installazione in loco.

7. Rimozione graduale della ruggine e rivestimento superficiale

La rimozione della ruggine viene eseguita tramite pulizia manuale (St3) o granigliatura (Sa2.5) secondo le specifiche di progetto per eliminare scaglie di laminazione superficiale e ruggine staccata; primer e finiture vengono applicati a temperatura ambiente, con rivestimenti ignifughi a film sottile aggiunti in zone resistenti al fuoco designate; i componenti procedono alla fase successiva solo dopo che il rivestimento si è indurito naturalmente per soddisfare gli standard.

8. Contrassegno identificativo, verifica, imballaggio e spedizione

Ai componenti vengono applicati numeri di identificazione permanenti. Viene condotta un'ispezione completa per verificare lunghezze, diametri dei fori e dimensioni esterne e viene compilata la serie completa della documentazione di ispezione. I componenti sono avvolti in una pellicola estensibile impermeabile e fissati su pallet di legno, adatti al trasporto marittimo a lunga distanza con protezione dall'umidità.

Prestazioni complete del prodotto e specifiche tecniche

1. Tolleranze dimensionali e di lavorazione

- Deviazione totale della lunghezza del raggio: ±3 mm

- Curvatura/deflessione laterale longitudinale: ≤L/1000 (dove L è la lunghezza effettiva della trave)

- Planarità/torsione della flangia: conforme agli standard nazionali GB/T 706 per l'acciaio strutturale laminato a caldo

2. Proprietà meccaniche del materiale di base

3. Parametri strutturali della sezione trasversale

- Rigidità bidirezionale: eccellente modulo di flessione lungo l'asse forte (asse X); il momento d'inerzia lungo l'asse debole (asse Y) è solo il 42% di quello di una trave ad H della stessa altezza, con conseguente debole resistenza al ribaltamento laterale

- Caratteristiche portanti al taglio: la forza di taglio è sopportata interamente dall'anima; gli irrigidimenti bifacciali devono essere installati in punti di carico concentrati (supporti) per evitare schiacciamenti o crepe locali del nastro

- Coefficiente di resistenza al vento: valore fisso pari a 1,45; la resistenza al vento è superiore a quella delle travi a sezione cava circolare ma inferiore a quella delle travi a sezione scatolare chiusa; i supporti esterni a basso profilo sono minimamente influenzati dal vento

- Compatibilità con soletta: le flange inclinate non possono essere a filo con la parte inferiore della pavimentazione in acciaio profilato; inadatto all'uso come travi portanti primarie nei sistemi di solai compositi in calcestruzzo

4. Standard di ispezione delle saldature

- Saldature di testa primarie: standard di accettazione delle saldature di Grado II; test ultrasonici casuali (UT) sul 20% dei giunti di testa portanti critici

- Saldature d'angolo ausiliari: le saldature per i tasselli dell'arcareccio, le piastre di connessione e gli irrigidimenti sono sottoposte solo a ispezione visiva; l'accettazione si basa sull'assenza di porosità o fusione incompleta

5. Specifiche Tecniche di Collegamento

- Selezione dei bulloni di connessione: bulloni standard di grado 4.8 per giunti convenzionali semplicemente supportati; Bulloni ad alta resistenza di grado 8.8 per giunti a sbalzo con carichi pesanti

- Spessore della piastra di connessione terminale: intervallo standardizzato di 10 mm–25 mm; spessore specifico selezionato in base ai requisiti di forza di taglio del supporto

HAISHENG Vantaggi

1. Inventario completo in magazzino per soddisfare ordini urgenti e di piccolo volume

HAISHENG mantiene uno stock tutto l'anno della gamma completa di sezioni I in acciaio laminato a caldo per travi a I strutturali (dimensioni I10–I45). A differenza delle piccole officine di lavorazione che fanno affidamento sull'approvvigionamento di scorte altrove, la sezione è attrezzata per gestire qualsiasi cosa, dai piccoli acquisti una tantum agli ordini di esportazione di grandi volumi che richiedono carichi di container completi. Le specifiche standard sono disponibili senza attendere la programmazione della produzione delle materie prime e gli ordini urgenti possono essere sottoposti a un'elaborazione approfondita e spediti entro 24 ore.

2. Vasta esperienza nella personalizzazione degli attacchi inclinati per prevenire errori di montaggio

Utilizziamo processi specializzati di taglio degli angoli e stampi standardizzati per le flange inclinate delle travi a I, eliminando la necessità di layout manuale per ogni pezzo e mantenendo la tolleranza di adattamento per gli irrigidimenti e le piastre di connessione entro 0,5 mm. Ciò risolve i problemi comuni riscontrati nelle officine di lavorazione generale, come ampi spazi nei punti di attacco e il conseguente disallineamento strutturale sotto carico.

3. Imballaggio leggero per l'esportazione per ridurre i costi logistici transfrontalieri

Le lunghezze delle travi sono segmentate per adattarsi alle dimensioni del container, utilizzando imballaggi antiruggine per le singole sezioni e misure protettive di riempimento degli spazi per prevenire la deformazione causata dalle turbolenze durante il trasporto marittimo. Forniamo inoltre una serie completa di documenti di sdoganamento in inglese e registri di tracciabilità dei materiali, offrendo una soluzione unica per la documentazione doganale.

4. Trattamenti anticorrosione personalizzati e controllo rigoroso delle tolleranze del rivestimento

Le strategie anticorrosione sono adattate al clima della regione di destinazione: un sistema di verniciatura standard a doppio strato viene utilizzato per le aree interne temperate, mentre la zincatura a caldo viene applicata per le regioni costiere esposte a nebbia salina. Tutti gli spessori del film di vernice e dello strato di zinco sono sottoposti a test di terze parti con rapporti in inglese emessi, garantendo la conformità agli standard di accettazione dell'UE e del Sud-Est asiatico per le strutture in acciaio.

5. Supporto tecnico a lungo termine e servizio post-vendita

Forniamo consulenza gratuita sulla campata delle travi e sulla selezione dell'adattamento del carico, nonché guida basata su disegni remoti per giunzioni in loco e connessioni a sbalzo. Ai componenti vengono assegnati numeri di identificazione univoci per la tracciabilità a vita e sono disponibili parti di ricambio con le stesse specifiche per il rifornimento.

Domande frequenti

Q1: Le travi a I possono sostituire le travi a H per le travi del solaio principale di un edificio industriale?

R: No. La sezione I in acciaio laminato a caldo con trave I strutturale standard non dispone di sufficiente rigidità laterale lungo il loro asse debole; durante la costruzione, i carichi laterali del vento e i carichi temporanei di costruzione li rendono altamente suscettibili all’instabilità torsionale laterale. Sono da utilizzarsi solo per travi di solaio secondario con luci inferiori a 6 metri o per travi ausiliarie minori non portanti.

Q2: Le flange inclinate influiscono sulla stabilità delle connessioni bullonate?

R: Sì, ha un impatto diretto. Le rondelle piane non possono essere utilizzate direttamente; sono necessarie rondelle coniche adatte alla pendenza della flangia. HAISHENG fornisce le rondelle coniche appropriate con la spedizione, quindi gli acquirenti non devono acquistarle separatamente.

Q3: Qual è la durata minima antiruggine per le travi a I utilizzate all'aperto?

R: Un rivestimento di vernice standard da 60–100μm dura 3–5 anni all'aperto nell'entroterra; la zincatura a caldo dura 8–10 anni nell'entroterra e 5–7 anni nelle zone costiere. Oltre questi periodi è necessaria una manutenzione che comporta ritocchi localizzati della finitura.

D4: È necessario il rilevamento dei difetti al 100% per la giunzione delle travi a I in loco?

R: No. Le saldature di giunzione per passerelle e supporti standard richiedono solo un'ispezione visiva; le saldature di testa per travi principali e travi a sbalzo di attrezzature per carichi pesanti richiedono test a ultrasuoni (UT) sul 20% delle saldature; altre saldature ausiliarie non richiedono prove non distruttive.

Q5: Come posso scegliere rapidamente tra travi a I di tipo A e di tipo B?

A: Scegli il Tipo A per carichi standard e campate tipiche; è più leggero ed economico. Scegli il Tipo B per carichi concentrati su supporti, mensole unilaterali o supporti per apparecchiature vibranti; le flange più spesse prevengono lo schiacciamento locale della flangia.
