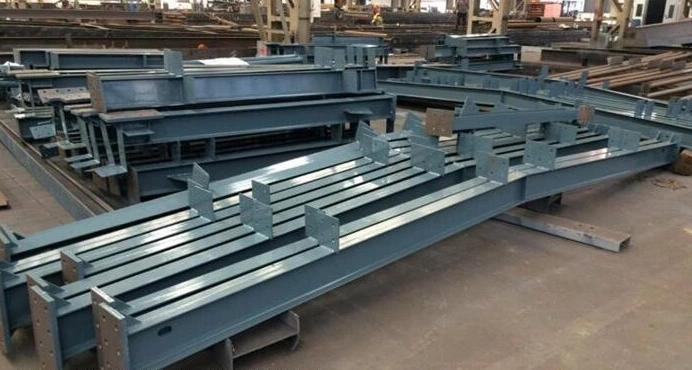

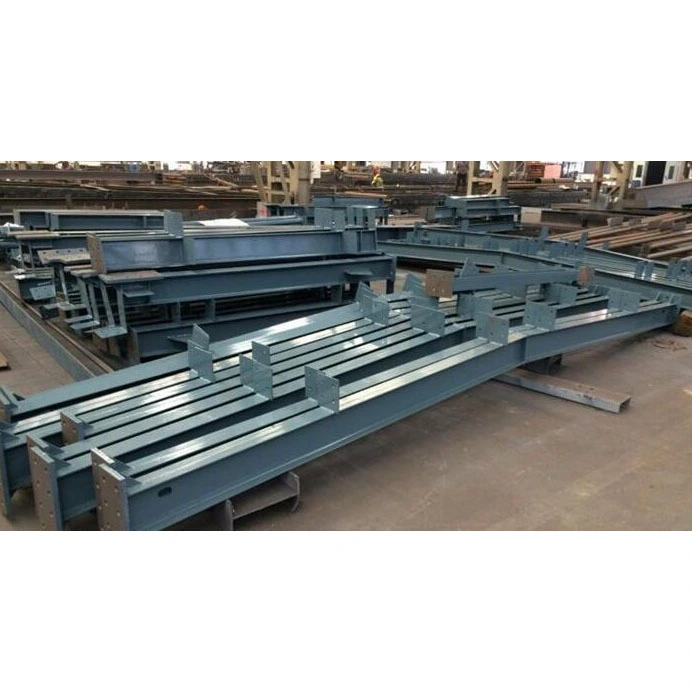

Trave in acciaio con sezione ad H per carichi pesanti

Le travi in ​​acciaio a sezione H per carichi pesanti sono i componenti portanti orizzontali più utilizzati nelle costruzioni in acciaio. A differenza delle travi a I, delle travi scatolari o delle sezioni cave circolari, che presentano limitazioni strutturali intrinseche, le travi ad H ottimizzano la distribuzione del carico attraverso un design trasversale distinto di flangia e anima.

HAISHENG utilizza un modello a doppia produzione che combina la produzione in serie di laminati a caldo con la fabbricazione di piastre saldate, soddisfacendo qualsiasi cosa, dagli articoli standard in stock alle travi personalizzate per carichi pesanti e a sezione variabile. I nostri prodotti arrivano completamente prefabbricati, compresa la saldatura della piastra terminale, l'assemblaggio degli irrigidimenti, la granigliatura di grado Sa2.5 e il rivestimento multistrato, eliminando la necessità di finitura in loco. Sono pronti per il sollevamento e il collegamento immediati, affrontando in modo efficace tre importanti sfide di approvvigionamento per progetti all'estero: carenza di saldatori in loco, tempi di costruzione serrati e difficoltà con future modifiche strutturali. Sono la scelta ottimale per le travi principali del solaio e le travi a telaio rigido del tetto.

Classificazione dei prodotti e panoramica della sezione trasversale

1. Classificazione e ambito di applicazione

- Travi ad H laminate a caldo: profili standard formati tramite un unico processo di laminazione a caldo presso l'acciaieria, con dimensioni fisse e tolleranze ristrette. I vantaggi includono consegna rapida, costi unitari inferiori e assenza di stress residuo di saldatura. Tuttavia, consentono solo il taglio in base alla lunghezza (le dimensioni della sezione trasversale non possono essere modificate) e sono più adatte per travi secondarie di impianti industriali standard con luci ≤18 m e carichi convenzionali.

- Travi ad H saldate: fabbricate assemblando piastre separate di anima e flangia mediante saldatura automatica ad arco sommerso; tutti i parametri, come l'altezza della sezione, la larghezza della flangia e lo spessore della piastra, sono completamente personalizzabili. Capaci di produrre travi a sezione variabile (travi rastremate), sono la scelta principale per progetti non standard che coinvolgono luci > 18 m, carichi pesanti di gru e complesse strutture di tetto con telaio a portale.

2. Etichettatura standardizzata delle sezioni trasversali del settore

- Formula di etichettatura: H×B×tw×tf (universalmente compresa nel settore senza ambiguità; compatibile con gli standard globali di revisione dei disegni)

- Definizioni dei parametri: H = Altezza totale della trave; B = larghezza esterna flangia; tw = spessore del nastro; tf = spessore della flangia

- Esempio: H600×200×10×16 indica un'altezza della trave di 600 mm, una larghezza della flangia di 200 mm, uno spessore dell'anima di 10 mm e uno spessore della flangia di 16 mm.

3. Classificazione dei materiali e idoneità alle basse temperature

- Condizioni ambientali standard: Q235B, Q355B (copre il 90% dei progetti globali interni ed esterni temperati)

- Condizioni alpine/basse temperature: Q355NL obbligatorio (certificato per la resilienza a -20°C per prevenire fratture fragili; richiesto per progetti nel Nord Europa, Russia e Mongolia Interna)

Lista di controllo per la consegna in fabbrica

1. Classificazione del corpo della trave

- Travi diritte a sezione trasversale costante: travi in ​​acciaio con sezione ad H per carichi pesanti con dimensioni uniformi ovunque; utilizzato per travi primarie e secondarie in telai multipiano e piattaforme di attrezzature.

- Travi Rastremate a Sezione Variabile: Maggiore altezza a metà campata ed estremità rastremate; progettato specificatamente per i tetti delle fabbriche con telaio rigido a portale per ridurre i momenti flettenti del supporto e risparmiare acciaio.

- Travi Giuntate Extra Lunghe: Prefabbricate in conci per lunghezze superiori a 12m; include smussi con saldatura di testa pre-preparati per la giunzione in loco con saldature di grado I.

2. Componenti di supporto finale standard

- Piastre terminali imbullonate: spessore 16–40 mm; selezionato in base alle forze di reazione del supporto; preforato per bulloni ad alta resistenza; la scelta preferita per il 90% delle connessioni rigide trave-colonna (non sono necessarie lavorazioni a caldo in cantiere).

- Estremità smussate saldate: smussi a forma di V su entrambi i lati delle flange e delle anime; utilizzato per mega-telai di molti piani che richiedono saldatura a piena penetrazione in loco.

- Irrigidimenti trasversali del supporto: caratteristica standard nelle zone di picco di taglio sui supporti della trave; previene l'instabilità/il collasso locale del web sotto carichi portanti; obbligatorio secondo gli standard strutturali nazionali.

3. Strutture ausiliarie di media campata

- Rinforzi trasversali a media campata: posizionati nei punti di carichi concentrati delle attrezzature e dei carichi verticali delle gru per eliminare l'instabilità a taglio del nastro.

Piastre di collegamento della mensola della trave secondaria: prefabbricate e saldate all'anima della trave principale per collegamenti imperniati con le travi secondarie, eliminando la necessità di foratura o taglio in loco.

Piastre di rinforzo per aperture di servizio: Rinforzo anulare per aperture di rete (idrauliche, elettriche, antincendio) per evitare la riduzione della capacità strutturale causata dai ritagli.

4. Componenti di sollevamento e ausiliari temporanei

Golfi di sollevamento prefabbricati: Preinstallati in fabbrica per travi a lunga campata di peso superiore a 3 tonnellate; progettato per soddisfare i calcoli strutturali di sollevamento; È vietata la saldatura ad hoc in cantiere dei golfari di sollevamento.

Tasselli di posizionamento temporaneo: utilizzati per l'allineamento durante l'assemblaggio in cantiere di travi multi-segmento; levigato dopo il completamento per garantire la levigatezza della superficie.

5. Trattamenti superficiali anticorrosivi e resistenti al fuoco

Uso generale interno: pallinatura Sa2,5 + primer epossidico ricco di zinco + strato intermedio all'ossido di ferro micaceo + finitura poliuretanica; spessore del film secco: 80–120 μm.

Zone resistenti al fuoco: applicazione aggiuntiva di rivestimenti intumescenti resistenti al fuoco a film sottile o a film spesso per soddisfare i requisiti di ispezione di sicurezza antincendio di 1 ora, 2 ore o 3 ore.

Zone costiere/corrosive da agenti chimici: la zincatura a caldo sostituisce il sistema di verniciatura; spessore del rivestimento di zinco ≥85 μm; resistenza alla corrosione in nebbia salina >18 anni.

6. Materiali di consumo per l'installazione e documentazione di fabbrica inclusi nella spedizione

Materiali di consumo: bulloni ad alta resistenza di grado 8.8 e 10.9, rondelle piatte e rondelle smussate; dimensionato per adattarsi ai fori della piastra terminale, eliminando la necessità di approvvigionamento secondario.

Documentazione di ispezione: certificati di qualità dei materiali originali, rapporti di test a ultrasuoni (UT) al 100% per saldature di grado 1, record di verifica dimensionale 3D e registri ID univoci dei componenti; tutta la documentazione è adatta per lo sdoganamento all'estero e per gli audit interni del proprietario.

Vantaggi delle travi in ​​acciaio con sezione ad H per carichi pesanti

1. Ampia ridondanza flessionale; previene futuri cedimenti del tetto e perdite d'acqua.

Le flange sono concentrate sui bordi superiore e inferiore dove lo stress di flessione è massimo; il modulo di sezione attorno all'asse forte supera di gran lunga quello di una trave a I dello stesso peso. La verifica del carico conferma che la deflessione verticale a lungo termine delle travi del tetto standard con campata di 15 m rimane al di sotto del limite L/400, prevenendo problemi comuni post-costruzione come la deformazione dell'arcareccio del tetto, lo strappo delle membrane impermeabilizzanti e le perdite del tetto.

2. La struttura leggera riduce i costi di fondazione e di ingegneria civile

Rispetto alle travi scatolari di capacità portante equivalente, il peso proprio è ridotto del 22%–30%, diminuendo così il carico verticale trasmesso alle colonne e alle fondazioni in acciaio. Non è necessario aumentare le dimensioni della fondazione isolata, riducendo direttamente i costi per l'acciaio di rinforzo, il calcestruzzo e lo scavo del terrapieno; ciò rende il sistema particolarmente adatto per il rinforzo e la ristrutturazione di impianti industriali obsoleti.

3. La costruzione a secco in cantiere è adatta alle regioni con carenza di manodopera

Il 95% della produzione delle travi ad H imbullonate viene completata in fabbrica; il lavoro in loco è limitato al sollevamento e all'imbullonatura, consentendo l'installazione di 8-12 campate trave-colonna al giorno. Poiché non sono richiesti saldatori ad alta pressione certificati, il sistema affronta in modo efficace i problemi della scarsità di saldatori e degli elevati costi di manodopera spesso riscontrati nei siti d'oltremare nel Sud-est asiatico e in Africa.

4. Resistenza alla fatica, al vento e sismica adatta al carico ciclico a lungo termine

Le sollecitazioni residue della saldatura vengono completamente eliminate attraverso il raddrizzamento idraulico, consentendo alla struttura di resistere al movimento alternativo dei carroponti e ai carichi laterali ciclici derivanti da forti venti. Non è richiesto alcun rinforzo laterale aggiuntivo nelle zone di intensità sismica 8 e la durata a fatica strutturale soddisfa i requisiti di durata di servizio di progettazione di 50 anni.

5. L'elevata compatibilità per modifiche future riduce i costi di ristrutturazione e ampliamento

Il design a rete aperta evita cavità chiuse, consentendo l'installazione di supporti per apparecchiature, nuove tubazioni o aperture strutturali senza compromettere il rivestimento anticorrosivo interno. Ciò offre vantaggi significativi rispetto alle travi scatolari (prive di accesso interno) e alle sezioni cave circolari (dove il taglio delle aperture compromette l’integrità anticorrosione), con una conseguente riduzione di oltre il 60% dei costi per future modifiche ed espansioni.

6. I doppi percorsi di produzione garantiscono programmi di consegna flessibili e controllabili

Le travi standard laminate a caldo sono disponibili per la spedizione entro 3 giorni, mentre le travi a sezione variabile saldate su misura vengono consegnate entro 12-18 giorni lavorativi. I metodi di produzione possono essere modificati in modo flessibile in base all'urgenza del progetto, contribuendo a evitare sanzioni associate a ritardi nella pianificazione.

Analisi della differenziazione orizzontale tra categorie di prodotti

1. Differenziazione strutturale dei carichi

- rispetto alle travi a I: le travi a I presentano superfici della flangia interna inclinate, con conseguente spreco di materiale ai bordi e un'elevata suscettibilità all'instabilità laterale lungo l'asse debole; al contrario, le travi ad H hanno superfici parallele delle ali interne ed esterne, migliorando l'utilizzo del materiale del 17% e consentendo la posa degli arcarecci direttamente sulle ali.

- rispetto alle travi a scatola: le travi a scatola offrono una rigidità bidirezionale bilanciata ma soffrono di un peso proprio eccessivo e di cavità interne inaccessibili per la rimozione della ruggine; Le travi ad H presentano assi forti e deboli distinti, consentendo un rinforzo mirato della rigidità su un lato e riducendo i costi del 35%.

- rispetto alle travi a sezione cava circolare (CHS): le travi CHS forniscono una rigidità uniforme in tutte le direzioni ma non possono supportare la pavimentazione piana sulle loro superfici superiori; sebbene offrano una bassa resistenza al vento, non sono adatte come travi di solaio primarie e sono generalmente limitate all'uso in strutture paesaggistiche a sbalzo.

2. Differenziazione nella costruzione congiunta

- Connessioni trave-colonna: tre facce esposte consentono l'uso universale di tre tipi di connessione: piastre terminali imbullonate, giunti saldati con scanalatura e giunti sovrapposti a staffa (mensola), offrendo il massimo livello di standardizzazione nei disegni di settore.

- Collegamenti trave secondaria: L'anima piana della trave principale consente la saldatura verticale delle piastre di collegamento con perpendicolarità controllabile; al contrario, il collegamento a superfici curve (come tubi rotondi o quadrati) spesso porta a un carico eccentrico.

- Fabbricazione a sezione trasversale variabile: la sagomatura si ottiene semplicemente tagliando il nastro; il costo unitario di fabbricazione è solo il 40% rispetto a quello delle travi scatolari a sezione variabile.

3. Differenziazione nella protezione e manutenzione dalla corrosione

- Protezione dalla corrosione: nessuna cavità chiusa; la pallinatura e la verniciatura forniscono una copertura completa senza punti ciechi, eliminando i rischi di accumulo interno di acqua e ruggine.

- Manutenzione e ispezione: le saldature e le condizioni di ruggine possono essere ispezionate visivamente dall'esterno senza endoscopi, rendendo la manutenzione estremamente semplice.

4. Conclusioni finali della selezione

- Travi in ​​acciaio con sezione ad H per carichi pesanti: edifici industriali a più piani, tetti con struttura rigida a portale e sistemi di solai compositi in cemento.

- Travi scatolate: progetti su larga scala e per carichi pesanti con campate > 36 m o capacità della gru ≥ 50 t.

- Travi a tubo tondo: elementi architettonici di facciata e piccole tettoie a sbalzo.

- Travi a I: supporti semplici temporanei e travi secondarie varie del tetto.

Processo di produzione di massa standardizzato in dieci fasi

1. Ispezione delle materie prime in entrata

- Sezioni laminate a caldo: verificare i certificati dei materiali dello stabilimento, rimisurare gli spessori dell'anima e delle flange e controllare la presenza di laminazioni superficiali o crepe.

- Lamiere in acciaio grezzo: appiattimento per eliminare la deformazione indotta dalla laminazione e rimisurazione della planarità; le piastre non conformi verranno immediatamente restituite.

2. Taglio di precisione CNC

- Travi laminate a caldo: tagliate utilizzando segatrici CNC, con un margine di 2 mm riservato al ritiro della saldatura.

- Travi saldate: le macchine ossitaglio vengono utilizzate per tagliare separatamente anime e flange; per le anime a sezione variabile vengono tagliati smussi di transizione curvi.

3. Assemblaggio su maschere

Speciali maschere fisse forniscono vincoli di posizionamento, mantenendo la deviazione del centraggio del nastro entro 2 mm e garantendo l'allineamento verticale simultaneo di entrambe le flange; la saldatura a punti fissa il gruppo per evitare disallineamenti.

4. Saldatura automatica ad arco sommerso (SAW) su due lati

Saldatura della passata di radice su un solo lato → ribaltamento del pezzo e scriccatura/pulizia della radice → saldatura completa sul lato opposto per eliminare la penetrazione incompleta della radice; le saldature critiche delle travi principali sono sottoposte a test a ultrasuoni (UT) al 100% secondo gli standard di livello I.

5. Correzione idraulica delle tensioni di saldatura

Per affrontare l'arricciatura verso l'interno della flangia e la flessione laterale della trave, vengono impiegati metodi di correzione doppi che utilizzano raddrizzatori della flangia e raddrizzatori della trave per eliminare le sollecitazioni di saldatura interne e prevenire la successiva deformazione del ritorno elastico.

6. Assemblaggio e saldatura di componenti ausiliari

Marcatura precisa del layout in base ai disegni; saldatura sequenziale di rinforzi dei cuscinetti, mensole delle travi secondarie, staffe dell'arcareccio e piastre terminali, con un controllo rigoroso sulla deformazione della saldatura.

7. Realizzazione di fori CNC di precisione

I fori per bulloni ad alta resistenza vengono formati in un unico passaggio utilizzando trapani CNC 3D (tolleranza del diametro del foro ± 0,3 mm); i fori di processo vari vengono tagliati tramite plasma e quindi sbavati.

8. Finitura superficiale del prodotto finito

Levigatura di cordoni di saldatura, spruzzi e segni di taglio; marcatura dei numeri dei componenti e delle quote degli assi per facilitare il sollevamento e l'allineamento in cantiere.

9. Rimozione della ruggine di grado Sa2.5 e rivestimento multistrato

Rimozione della ruggine su tutta la superficie tramite granigliatrice passante, ottenendo una rugosità superficiale di 40–75μm per garantire l'adesione della vernice; applicazione stratificata di primer, mano intermedia e finitura, con ulteriore rivestimento resistente al fuoco applicato nelle zone antincendio designate.

10. Ispezione finale, imballaggio e spedizione

Verifica della rettilineità, delle dimensioni della sezione trasversale e dello spessore del film di vernice; compilazione di registri completi di ispezione della qualità; imballaggio secondo gli standard transfrontalieri utilizzando pellicola estensibile antipioggia e pallet di legno.

Supplemento: Processo Speciale per Travi a Sezione Variabile

Taglio di nastri irregolari → assemblaggio su maschere sezionali → saldatura di testa a smusso → raddrizzatura secondaria complessiva; tutte le altre lavorazioni sono identiche a quelle delle travi standard.

Parametri di prestazione tecnica completi

1. Tolleranze geometriche di lavorazione del prodotto finito

- - Rettilineità longitudinale del corpo della trave: ≤L/1000 (dove L è la lunghezza totale della trave)

- Verticalità laterale della flangia: ≤B/100 (dove B è la larghezza della flangia)

- Deviazione dimensionale della sezione trasversale (lunghezza/larghezza): ±2–3 mm

2. Proprietà meccaniche del materiale di base (trave in acciaio con sezione ad H per carichi pesanti)

Nota: per le aree di costruzione a bassa temperatura sarà adottato Q355NL con prova di impatto qualificata a bassa temperatura.

3. Parametri strutturali impliciti

- Resistenza alla flessione dell'asse forte: modulo di sezione leader del settore attorno all'asse X; minimizza il consumo di acciaio per un dato carico

- Distribuzione della forza di taglio: l'anima sopporta il 100% della forza di taglio verticale; le flange non contribuiscono alla resistenza al taglio, determinando chiari limiti di carico che semplificano la verifica strutturale

- Coefficiente di resistenza al vento: 1,3–1,5 (inferiore alle travi scatolari ma superiore alle sezioni cave circolari); offre una soluzione equilibrata per le zone costiere temperate con carico di vento

- Stabilità laterale: la flangia superiore è direttamente collegata ai solai o agli arcarecci, eliminando la necessità di ulteriori rinforzi laterali e semplificando i disegni strutturali

4. Standard di ispezione e accettazione della saldatura

- Saldature di grado I: giunzioni delle travi principali e saldature portanti agli appoggi; È richiesto il test a ultrasuoni (UT) al 100%; standard a zero difetti

- Saldature di II grado: Saldature secondarie per irrigidimenti e piastre di connessione; ispezione a campione casuale del 20%; la resistenza della saldatura non deve essere inferiore a quella del materiale di base

5. Specifiche di connessione

- Bulloni ad alta resistenza: Grado 10.9 preferito per collegamenti rigidi trave-colonna; Grado 8.8 utilizzato per connessioni a spillo secondarie

- Prigionieri di taglio: perni standard Φ16/Φ19 sulla flangia superiore per solai in calcestruzzo composito, garantendo un'azione portante sinergica tra acciaio e calcestruzzo

Perché scegliere HAISHENG?

1. Capacità affidabile su più basi e consegna transfrontaliera stabile

La produzione è distribuita in quattro principali basi di fabbricazione di strutture in acciaio (Tianjin, Fujian, Shandong e Hubei) per consentire logistica e spedizioni localizzate. Disponiamo di un ampio stock di travi in ​​acciaio con sezione ad H per carichi pesanti standard per la spedizione entro 48 ore. Per le travi saldate non standard, disponiamo di 12 linee di saldatura ad arco sommerso proprietarie, che ci consentono di aggirare i colli di bottiglia di capacità durante l'alta stagione e garantire la spedizione puntuale degli ordini di contenitori completi per i clienti esteri.

2. Ispezione di qualità completa da parte di terzi e conformità agli standard di audit delle fabbriche estere

Disponiamo di un dipartimento interno indipendente di ispezione della qualità e incarichiamo agenzie terze di verificare ogni lotto di travi abbaglianti per quanto riguarda il rilevamento dei difetti, lo spessore della pellicola di vernice e le specifiche dei materiali. Vengono forniti rapporti di ispezione originali in inglese, che soddisfano le gare di ingegneria e gli standard di ingresso dei paesi di Africa, Sud-Est asiatico e Asia centrale, eliminando la necessità per i clienti di condurre ulteriori test.

3. Ottimizzazione gratuita della progettazione dettagliata e del disegno per prevenire errori e sprechi di materiale

Il nostro team estero di 12 persone dedicato ai dettagli sulle strutture in acciaio ottimizza i dettagli delle connessioni e verifica i calcoli del carico in conformità con gli standard locali (BS, EN, GB). Correggiamo in modo proattivo problemi quali collisioni trave-colonna e discrepanze di spessore della piastra riscontrati nei disegni originali, riducendo lo spreco di materiale in cantiere in media dell'8%.

4. Servizi di supporto transfrontaliero unici

Forniamo fumigazione per l'esportazione, imballaggi a prova di umidità e antiruggine, video guida all'installazione multilingue e servizi di documentazione di sdoganamento. Per i siti di progetto all'estero, possiamo inviare ingegneri certificati di strutture in acciaio per fornire guida all'installazione in loco, superando le barriere di comunicazione associate alla costruzione remota.

5. Garanzia a lungo termine e supporto per le riparazioni

A condizione che non vi siano sovraccarichi causati dall'uomo, offriamo una garanzia di 3 anni sulla verniciatura, una garanzia di 15 anni sulla zincatura a caldo e supporto tecnico a vita per la struttura principale. I numeri dei componenti assegnati in fabbrica garantiscono la tracciabilità e i pezzi di ricambio con le stesse specifiche rimangono disponibili fino a 10 anni.

Domande frequenti

Q1: Per le travi del tetto con telaio a portale è necessario utilizzare travi ad H a ​​sezione variabile?

R: Per luci ≤15 m con carichi standard sul tetto, è possibile utilizzare travi ad H a ​​sezione costante per ridurre i costi. Per luci >15m o dove i carichi sul tetto (pioggia/neve) sono significativi, sono necessarie travi a sezione variabile; questi possono ridurre il consumo di acciaio del 15%–20% riducendo contemporaneamente le forze di taglio sui supporti.

Q2: Come posso scegliere rapidamente tra travi ad H saldate e travi ad H laminate a caldo?

R: Scegli travi laminate a caldo per dimensioni standard e tempi ristretti; scegli travi saldate per sezioni trasversali non standard, profondità variabili, campate extra lunghe o spessori di lamiera speciali. Le travi laminate a caldo sono esenti da stress di saldatura e adatte a regioni a bassa temperatura, mentre le travi saldate offrono una maggiore flessibilità di personalizzazione.

D3: Il taglio delle aperture nell'anima di una trave ad H influirà sulla sicurezza strutturale?

R: Piccole aperture rinforzate con piastre di rinforzo nella zona a basso taglio (metà campata) non compromettono la sicurezza; tuttavia, sono severamente vietate le aperture nella zona ad alto taglio in prossimità dei supporti, in quanto possono facilmente innescare la rottura del taglio del nastro. I nostri disegni di progettazione dettagliati contrassegnano chiaramente queste zone vietate.

D4: Quale soluzione anticorrosione è consigliata per le regioni d'oltremare con elevata esposizione a nebbia salina?

R: La zincatura a caldo è obbligatoria per le aree costiere entro 5 km dalla costa, poiché i sistemi di verniciatura inevitabilmente si sbucciano e arrugginiscono entro 3-5 anni; per le zone costiere interne, le finiture epossidiche ad alto spessore offrono un migliore rapporto costo-efficacia complessivo.

Q5: Come vengono gestite le travi se sono troppo lunghe per il trasporto di veicoli standard?

R: Le travi superiori a 12 metri sono prefabbricate in segmenti con smussi di saldatura lavorati con precisione. La giunzione in loco utilizza saldature di testa a piena penetrazione di grado I; una volta che i test a ultrasuoni confermano l'integrità della saldatura, la trave giuntata funziona in modo identico a quella continua e soddisfa gli standard di accettazione strutturale.

Q6: Come viene determinato lo spessore della piastra terminale? È possibile utilizzare uno spessore standard su tutta la linea?

R: Non è possibile applicare uno standard universale; lo spessore della piastra terminale viene calcolato in base alla forza di reazione massima del supporto, che in genere varia da 16 mm a 40 mm. L'uso indiscriminato di piastre sottili può portare alla flessione della piastra terminale o allo slittamento dei bulloni; forniamo calcoli gratuiti dello spessore basati su carichi specifici del progetto.
