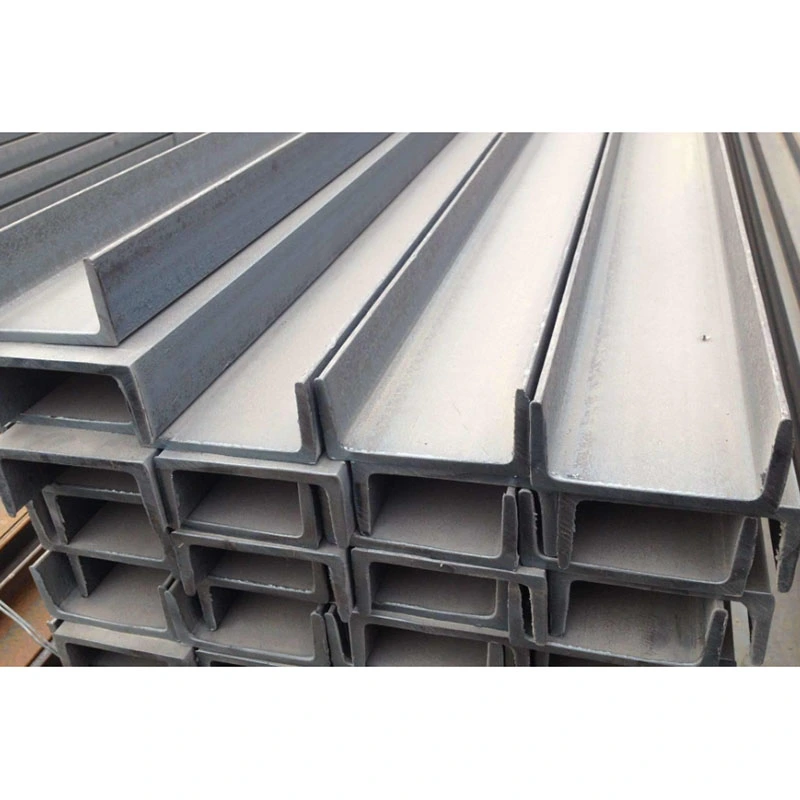

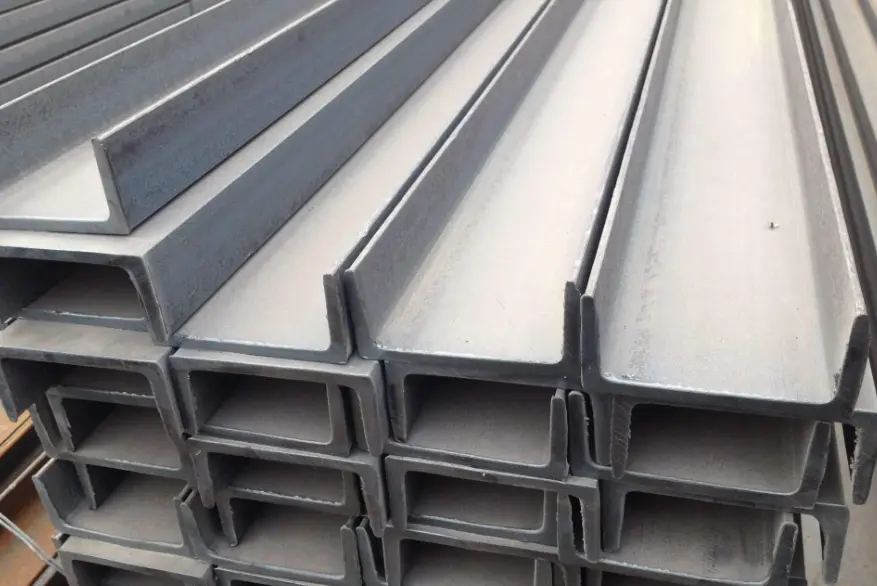

Canale in acciaio strutturale laminato a caldo

I canali in acciaio strutturale laminati a caldo sono le sezioni leggere a profilo aperto più utilizzate nelle costruzioni in acciaio. A differenza delle travi ad H o a I, progettate per la flessione bidirezionale, questi canali utilizzano un'apertura a forma di U su un lato per fornire capacità di serraggio e contenimento uniche. Sono progettati specificatamente per applicazioni portanti ausiliarie come rinforzi del telaio, basi di supporto, componenti incassati nelle pareti e strutture per arcarecci. A differenza delle sezioni a C a parete sottile formate a freddo, i canali laminati a caldo presentano una struttura metallurgica densa e una resistenza superiore alla deformazione compressiva, che li rende adatti ad ambienti difficili, compresi siti industriali e luoghi esterni umidi.

Sfruttando il nostro inventario esistente di materie prime, HAISHENG esegue solo lavorazioni secondarie di precisione, eliminando la necessità di giunzioni delle lastre e garantendo tempi di consegna brevi. Offriamo anche modifiche di saldatura back-to-back per migliorare la rigidità torsionale, soddisfacendo efficacemente i requisiti per la stragrande maggioranza dei componenti ausiliari delle strutture leggere in acciaio.

Categorizzazione dei prodotti e identificazione delle sezioni trasversali

1. Distinzione tra due tipi di sezioni di canale

- Canale in acciaio strutturale laminato a caldo: formato in un unico pezzo ad alte temperature in acciaieria; presenta uno spessore uniforme dell'anima e della flangia e una pendenza intrinseca sulla superficie della flangia interna; offre elevata tenacità del materiale di base e resistenza agli urti; adatto per applicazioni strutturali permanenti portanti.

- Canale a C formato a freddo: formato mediante calandratura di sottili lamiere di acciaio a temperatura ambiente senza trattamento termico; presenta pareti più sottili e peso proprio inferiore; utilizzato solo per arcarecci del tetto in acciaio di spessore leggero e strutture interne; non è consentito l'uso come elementi di tensione portanti.

2. Designazione del modello e definizioni dimensionali

- Standard di designazione: denominato utilizzando il formato `[` + numero + suffisso `a` o `b` (ad esempio, `[14a`, `[16b`); il suffisso "a" denota un modello leggero con flange più sottili, mentre "b" denota un modello per carichi pesanti con flange più spesse.

- Parametri della sezione trasversale: definiti da quattro parametri: altezza dell'anima (h), larghezza della flangia (b), spessore dell'anima (tw) e spessore della flangia (tf). Tutti i profilati in acciaio strutturale laminati a caldo presentano una pendenza intrinseca sulla superficie della flangia interna, che li rende incompatibili con i connettori standard utilizzati per le travi a I o ad H.

- Lunghezze standard di fabbrica: fornite in lunghezze standard di 6 m, 9 me 12 m; lunghezze fuori standard non sono disponibili in fabbrica; i membri extra lunghi richiedono una saldatura di testa smussata in loco.

3. Criteri di selezione dei materiali

- Q235B: adatto per ambienti interni standard, aree esterne asciutte, supporti generali per tubazioni e incassi a parete; Disponibilità sul mercato del 95%; costo di approvvigionamento più basso.

- Q355B: adatto per ambienti industriali polverosi, aree con vibrazioni di apparecchiature, staffe per carichi pesanti e collegamenti di tensione con carico di vento elevato; offre un carico di snervamento superiore del 51% e una resistenza superiore ai carichi ciclici (alternati).

Finitura di precisione e soluzioni standardizzate fornite in fabbrica

1. Componenti finiti standard

- Corpo del canale principale: tagliato a misura utilizzando seghe a freddo CNC; le facce terminali sono perpendicolari e lisce, esenti dalle bave di ossidazione associate al taglio plasma, evitando così spazi di assemblaggio.

- Raccordi terminali: piastre terminali di connessione piatta e piastre di tenuta all'estremità del canale (le piastre di tenuta chiudono l'apertura del canale per bloccare pioggia e polvere, rallentando così la corrosione interna)

- Componenti del canale interno: nervature interne verticali di irrigidimento (saldate a punti contro le pareti interne per evitare il problema comune dell'allargamento verso l'esterno del canale a sezione aperta sotto compressione)

- Accessori laterali: piastre di supporto di utilità, capicorda di collegamento tra le colonne e fascette per tubi circolari (progettate per il bloccaggio laterale e le connessioni portanti)

2. Fabbricazione dei fori e disposizioni di sollevamento

- Realizzazione dei fori: i fori di collegamento portanti sono forati con precisione utilizzando una macchina CNC a 3 assi (tolleranza ± 0,2 mm); compatibile con bulloni standard di grado 4.8 e bulloni ad alta resistenza di grado 8.8; non è richiesta alcuna alesatura in loco

- Accessori di sollevamento: per i canali pesanti in acciaio strutturale laminati a caldo di lunghezza superiore a 9 m, sono forniti golfari di sollevamento saldati simmetricamente su entrambi i lati; i componenti più corti vengono sollevati direttamente tramite le flange, senza richiedere ulteriori saldature

3. Configurazioni anticorrosione e ignifughe specifiche per lo scenario

- Uso interno standard: rimozione manuale della ruggine St3 seguita da un sistema di rivestimento a due strati (primer e finitura); spessore del film secco di 55–90μm; fornisce 8 anni di protezione antiruggine per interni

- Utilizzo costiero all'aperto: rimozione della ruggine tramite pallinatura Sa2.5 seguita da zincatura a caldo; spessore del rivestimento di zinco ≥70μm; fornisce 8-12 anni di resistenza alla corrosione da nebbia salina

- Zone tagliafuoco: Applicazione di rivestimento intumescente resistente al fuoco a film sottile sopra lo strato anticorrosivo esistente; soddisfa lo standard di resistenza al fuoco di 1 ora

4. Tre tipi di configurazioni del prodotto finito con montaggio a pavimento

- Canale base supporto attrezzatura: corpo canale + piastra base + irrigidimento verticale interno + trattamento anticorrosione completo; utilizzato per basi a pavimento per ventilatori e pompe acqua

- Canale tirante intercolonna: Corpo canale + tiranti bilaterali + fori per bulloni di posizionamento; utilizzato per la stabilizzazione laterale e il rinforzo di colonne in acciaio con sezione ad H e colonne a tubo circolare

- Arcarecci di recinzione in acciaio di basso spessore: sezioni a C formate a freddo + piastre terminali + morsetti per arcarecci; utilizzato per supportare i pannelli in acciaio verniciato a colori del tetto e delle pareti.

5. Documentazione di ispezione fornita con la spedizione

Certificati di qualità dei materiali originali del produttore, registri di ispezione visiva e dimensionale e ID univoci dei componenti con codice spray, tutti forniti in inglese, per l'uso diretto nelle approvazioni di supervisione dei siti all'estero e nello sdoganamento.

Principali vantaggi pratici

1. Disponibilità immediata con tempi di personalizzazione pari a zero

Le specifiche complete dell'acciaio per canali laminato a caldo sono tenute a magazzino, eliminando processi dispendiosi in termini di tempo come il taglio delle piastre, l'assemblaggio e la saldatura ad arco sommerso. Rispetto ai tempi di consegna di 12-18 giorni per le travi ad H, le specifiche standard possono essere elaborate con precisione e spedite entro 24 ore, soddisfacendo perfettamente esigenze di approvvigionamento urgenti e su piccola scala come ammodernamenti di fabbriche, aggiunte di condutture e riparazioni di supporto di emergenza.

2. Il design a canale aperto facilita il routing M&E integrato (meccanico ed elettrico).

La cavità interna aperta a forma di U offre ampio spazio per il routing; i cavi a bassa tensione e i piccoli tubi di adduzione/drenaggio dell'acqua possono essere incassati e fissati direttamente all'interno senza richiedere staffe esterne aggiuntive. A differenza delle cavità strette delle travi a I o delle cavità chiuse dei tubi quadrati, la futura manutenzione o sostituzione delle linee M&E non richiede il taglio del rivestimento anticorrosivo del componente, riducendo i costi O&M di oltre il 40%.

3. Il design piatto della piastra posteriore semplifica l'installazione a incasso

La parte posteriore esterna del canale in acciaio è una superficie piana continua, che consente il montaggio diretto a filo contro pareti di taglio in calcestruzzo o lati di travi in ​​acciaio senza spazi sporgenti o interfacce irregolari. A differenza delle flange rastremate delle travi a I o delle doppie flange delle travi ad H, l'installazione contro ancoraggi incorporati non richiede spessori per il livellamento, riducendo significativamente il tempo di manodopera in cantiere.

4. Combinazione flessibile e modifica per strutture non standard

Due canali in acciaio strutturale laminato a caldo possono essere saldati uno contro l'altro in una maschera per formare una sezione scatolare chiusa equivalente, superando le debolezze intrinseche dei singoli canali per quanto riguarda la rigidità torsionale e la stabilità laterale. Possono anche essere uniti faccia a faccia per formare colonne cave senza la necessità di tagli personalizzati, risolvendo in modo efficace i problemi di spreco di materiale associati a colonne piccole e non standard.

5. Costo complessivo ottimale per applicazioni a carico leggero

In condizioni equivalenti di rinforzo laterale e carico di supporto, il peso proprio è inferiore del 13% rispetto a quello delle travi a I della stessa altezza, con conseguente riduzione simultanea dei costi di approvvigionamento di materie prime, logistica e sollevamento. Quando servono solo funzioni portanti ausiliarie, le prestazioni soddisfano pienamente i requisiti del codice senza gli sprechi associati alla capacità "sovra-ingegnerizzata" delle travi ad H o delle travi a I.

Confronto di quattro tipi principali di acciaio strutturale sulla base di criteri di selezione chiave

1. Differenze nelle capacità di bloccaggio e trattenuta

Solo i canali in acciaio (canali a C) possiedono una capacità di "presa" a profilo aperto; l'apertura del canale consente l'inserimento e il serraggio diretto di tubi tondi, cavi circolari o sezioni strutturali più piccole senza la necessità di raccordi a morsetto esterni. Le travi ad H, le travi a I e i tubi quadrati si basano su attacchi esterni, rendendo i punti di bloccaggio inclini a spostarsi sotto carico e con conseguente scarsa stabilità contro le vibrazioni o l'oscillazione delle linee supportate.

2. Differenze nella funzione strutturale e nei limiti

- Travi ad H: rigidità bidirezionale bilanciata; adatto per travi portanti primarie in solai e coperture di grandi luci; in grado di sopportare carichi verticali pesanti e sostenuti.

- Travi a I: Ottima resistenza alla flessione lungo l'asse forte; adatto per travi secondarie in piattaforme e solai di piccole e medie dimensioni; progettato per la piegatura verticale unidirezionale.

- Profili in acciaio strutturale laminato a caldo: adatti per rinforzi laterali, supporti, componenti incorporati e bloccaggio di ritenuta; vietato l'uso come travi primarie autonome soggette a flessione verticale su campate superiori a 8 metri.

- Tubi quadrati: Eccellente resistenza alla torsione bidirezionale; il profilo chiuso offre una resistenza alla corrosione duratura; utilizzato principalmente per colonne verticali; tuttavia, riparare la corrosione all'interno della sezione cava dopo aver praticato i fori è estremamente difficile.

3. Differenze nelle modifiche e nella manutenzione post-installazione

I canali in acciaio hanno tre lati esposti, consentendo la saldatura di piastre di supporto o alette in qualsiasi posizione senza rettifica interna. Al contrario, una volta praticato un foro in un tubo quadrato, la cavità interna non può essere pulita dalla ruggine o riverniciata, creando un alto rischio di corrosione interna nascosta. La giunzione in loco di sezioni di canale corte e la modifica delle posizioni dei fori sono processi semplici che possono essere eseguiti in modo indipendente dai tecnici di cantiere standard.

4. Riepilogo dell'idoneità dell'applicazione

Dare priorità ai canali in acciaio laminato a caldo per i supporti delle tubazioni esterne, i componenti incorporati nelle facciate continue e i rinforzi tra le colonne; dare priorità alle travi ad H per le travi primarie del tetto che coprono ampie aree; dare la priorità alle travi a I per le travi secondarie nei passaggi pedonali e nelle piattaforme; e dare la priorità ai tubi quadrati per le colonne decorative esterne.

Processo di produzione di precisione end-to-end

I. Flusso di lavoro di lavorazione standard per acciaio per canali laminato a caldo

1. Nuova ispezione delle materie prime: verificare la qualità e il modello del materiale; controllare eventuali piegamenti o torsioni laterali; raddrizzare preventivamente meccanicamente i componenti non conformi; rifiutare materie prime con corrosione superficiale profonda.

2. Taglio di precisione CNC: taglio a misura utilizzando seghe a freddo; preparare smussi di saldatura a forma di V su anime e flange per giunti di testa a lunga campata per garantire la completa penetrazione.

3. Posizionamento degli accessori e saldatura a punti: posizionare gli irrigidimenti, le piastre terminali e i morsetti secondo i disegni; adattare con precisione gli irrigidimenti interni nella cavità del canale, mantenendo uno spazio di adattamento di ≤ 0,8 mm.

4. Saldatura con protezione a gas: eseguire una saldatura continua con protezione a gas CO2 per prevenire la porosità; sottoporre le saldature di testa portanti critiche a test di campionamento a ultrasuoni (UT) basati sugli standard di Grado II.

5. Realizzazione di fori di precisione: fori CNC per punti di connessione per carichi pesanti; creare fori di processo vari in loco e sbavare i bordi.

6. Correzione della deformazione: correggere la curvatura o la torsione indotta dalla saldatura utilizzando il raddrizzamento con fiamma a bassa temperatura per evitare di compromettere le proprietà meccaniche del materiale di base.

7. Trattamento anticorrosione superficiale: applicare un rivestimento anticorrosivo o zincatura a caldo dopo la rimozione graduale della ruggine; consentire al rivestimento di polimerizzare naturalmente per soddisfare gli standard.

8. Ispezione finale e imballaggio: contrassegnare i numeri ID dei componenti; verificare tutte le dimensioni; imballo per trasporto marittimo utilizzando film estensibile impermeabile e pallet in legno.

II. Processo speciale per l'assemblaggio di sezioni scatolari a doppio canale

Posizionare due canali in acciaio strutturale laminato a caldo su entrambi i lati utilizzando una maschera dedicata → fissarli con punti di saldatura intermittenti per evitare disallineamenti → eseguire una saldatura continua su tutta la lunghezza sui lati esterni → eseguire il raddrizzamento laterale complessivo → completare la realizzazione dei fori e il trattamento anticorrosivo. Il componente saldato risultante offre una rigidità bidirezionale paragonabile a quella di una trave a sezione scatolare con le stesse specifiche, riducendo i costi del 22%. III. Analisi comparativa delle procedure di lavorazione dell'acciaio strutturale

- Travi ad H: prevede più fasi: assemblaggio delle piastre, saldatura ad arco sommerso e raddrizzamento delle flange; processo complesso; principalmente realizzati su misura.

- Travi a I/Acciaio per canali: comporta solo il taglio di materiale laminato a caldo e la saldatura di piccoli componenti; processo snello; comporta principalmente una lavorazione approfondita di stock disponibili in commercio.

Parametri di prestazione standardizzati completi

1. Tolleranze dimensionali

- Deviazione della lunghezza totale dei componenti: ±3 mm

- Deflessione laterale (camber/sweep): ≤L/1000 (dove L è la lunghezza effettiva del componente)

- Torsione della flangia e inclinazione della faccia finale: conforme agli standard nazionali GB/T 707 per l'acciaio per canali laminato a caldo.

2. Proprietà meccaniche del materiale di base

3. Parametri strutturali trasversali

- Caratteristiche di rigidità: le prestazioni di flessione dell'asse forte soddisfano i requisiti per le travi secondarie leggere; la rigidità laterale dell'asse debole è insufficiente; la resistenza torsionale di un singolo membro è debole; è severamente vietato il carico a metà campata senza supporto laterale.

- Coefficiente di resistenza al vento: fissato a 1,40 (inferiore alle travi ad H equivalenti, superiore ai tubi tondi senza saldatura); minor rischio di deformazione indotta dal vento per supporti esterni a basso profilo.

- Capacità di carico di bloccaggio: capacità meccanica unica per bloccaggio/trattenimento localizzato; resiste alle forze di bloccaggio laterali e radiali, una caratteristica strutturale che non si trova in altre sezioni in acciaio a profilo aperto.

4. Standard di ispezione delle saldature

- Saldature di testa portanti primarie: ispezione delle saldature di grado II; Frequenza di campionamento del 20% per test a ultrasuoni (UT) in punti critici di tensione/connessione.

- Saldature d'angolo dell'irrigidimento e della piastra dell'aletta: solo ispezione visiva; la conformità richiede l'assenza di giri freddi, porosità o spruzzi/macchie di saldatura.

5. Parametri di connessione e accessori

- Selezione dei bulloni: bulloni standard di grado 4.8 per supporti statici convenzionali; Bulloni ad alta resistenza di grado 8.8 per apparecchiature vibranti o collegamenti a tensione elevata.

- Spessore della piastra di connessione: gamma standard di 8–20 mm; selezionati in base ai requisiti specifici di tensione laterale e carico di taglio.

Come selezionare un produttore di alta qualità di travi per strutture in acciaio?

1. Stock completo e spedizione rapida interregionale

HAISHENG mantiene scorte pronte di canali in acciaio strutturale laminati a caldo (dimensioni 10#–28#) in quattro principali basi di produzione, evadendo gli ordini per i mercati nazionali, del sud-est asiatico e dell'Asia centrale. Eliminiamo i ritardi causati dalla carenza di scorte degli intermediari; gli ordini standard che richiedono un'elaborazione di precisione vengono caricati e spediti entro 48 ore, mentre le esportazioni di contenitori completi vengono elaborate con un caricamento ottimizzato dei contenitori.

2. Elaborazione specializzata per componenti a profilo aperto

Per affrontare sfide come la svasatura della flangia e garantire una perfetta aderenza alle superfici inclinate, utilizziamo maschere di posizionamento specializzate che mantengono la tolleranza di adattamento per rinforzi e morsetti entro 0,5 mm. Ciò risolve i problemi comuni del settore come connessioni allentate su superfici inclinate e allentamento strutturale sotto carico.

3. Consegna per l'esportazione multilingue conforme

Forniamo versioni originali in inglese di tutta la documentazione di fabbrica e i rapporti di prova, inclusa la verifica SGS di terze parti per la zincatura a caldo e lo spessore del film di vernice. La nostra documentazione soddisfa tutti i requisiti di conformità per gli audit dei proprietari di progetti all'estero, lo sdoganamento e le gare d'appalto di progetto.

4. Anticorrosione e modifica dei componenti su richiesta

Adattiamo le soluzioni anticorrosione al clima del sito di progetto, applicando trattamenti differenziati per zone interne, costiere e chimico-industriali. Supportiamo modifiche non standard, come la saldatura di canali uno contro l'altro, morsetti a forma personalizzata e punzonatura di fori eccentrici, eliminando la necessità per i clienti di esternalizzare ulteriori lavorazioni.

5. Supporto tecnico gratuito per la selezione strutturale

Il supporto prevendita comprende una guida esperta sulla distinzione tra canali laminati a caldo e formati a freddo per prevenire rischi per la sicurezza strutturale causati da una selezione impropria. Il supporto post-vendita copre l'assistenza tecnica remota per l'installazione di supporti e supporti in alta quota, oltre alla tracciabilità permanente tramite la numerazione delle parti dei componenti.

Domande frequenti

D1: L'acciaio per canali laminato a caldo e l'acciaio a forma di C formato a freddo possono essere sostituiti l'uno con l'altro?

R: No, non sono sostituibili. Il materiale di base del canale in acciaio strutturale laminato a caldo è stato sottoposto a trattamento termico e tempra, che ha una forte tenacità e resistenza agli urti. Viene utilizzato per carichi strutturali permanenti; mentre l'acciaio a C formato a freddo ha una parete sottile ed è soggetto a deformazione e viene utilizzato solo per le travi di recinzione. La specifica ne vieta l'utilizzo per tiranti e supporti portanti.

Q2: Qual è la portata massima di un acciaio a canale singolo?

R: Senza supporto laterale la luce massima è di 4,5 metri. Se la luce supera questa, è necessario aggiungere tiranti laterali o una struttura scatolare a doppio canale per evitare il ribaltamento laterale dell'asse debole.

Q3: È necessario effettuare un trattamento anticorrosivo all'interno della cavità in acciaio del canale?

R: Il processo di sabbiatura e spruzzatura può coprire l'intero interno della cavità e non è richiesto alcun trattamento aggiuntivo; lo strato di zinco del processo di zincatura a caldo può aderire uniformemente alla cavità interna. Solo l'acciaio a canale chiuso non può essere protetto internamente dalla corrosione e non sono presenti punti ciechi interni dovuti alla ruggine nell'acciaio a canale.

Q4: Quali sono i criteri di selezione per l'acciaio per canali di tipo A e di tipo B?

R: Per carichi leggeri statici e campate brevi, viene selezionato il tipo A per risparmiare sui costi di approvvigionamento; per tiranti ad alta quota, vibrazioni delle apparecchiature e carichi di impatto laterale, viene selezionato il tipo B per aggiungere una flangia più spessa per prevenire schiacciamenti e crepe locali.

Q5: È possibile utilizzare l'acciaio per canali come trave principale del tetto?

R: Non è raccomandato. La sezione trasversale aperta ha una stabilità torsionale estremamente scarsa e i carichi alternati di vento e neve sul tetto potrebbero causare la torsione e il cedimento del componente. Può essere utilizzata solo come trave secondaria per i tiranti del tetto e non può essere utilizzata come trave portante principale.
