La trasmissione del carico nei soppalchi in acciaio prevede un meccanismo a due stadi: le travi primarie supportano i carichi verticali delle colonne, mentre le travi secondarie in acciaio di supporto strutturale agiscono come elementi portanti secondari, colmando gli spazi portanti tra le travi primarie. Realizzate con sezioni laminate a caldo standard o piccole sezioni saldate, queste travi non richiedono i processi di rilevamento dei difetti di saldatura ad alta specifica utilizzati per le travi primarie. Bilanciano la sicurezza strutturale con i costi di progetto e soddisfano i requisiti di carico distribuito per solai e coperture di tetti con campate di piccole e medie dimensioni, rappresentando il componente portante secondario più utilizzato nei sistemi di travi primarie-secondarie.

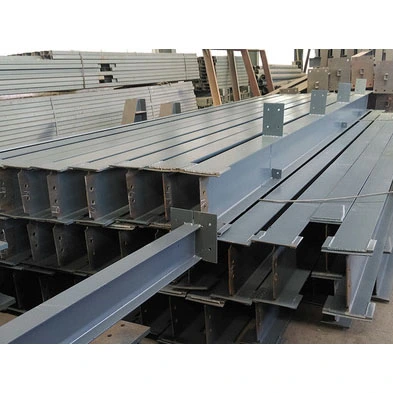

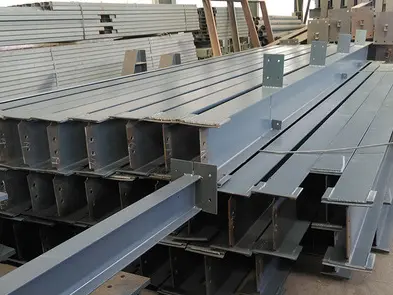

Le travi in acciaio di supporto strutturale secondario sono installate trasversalmente e fissate nelle posizioni delle mensole delle travi primarie; non si collegano direttamente alle colonne in acciaio. Supportano principalmente la pavimentazione, le coperture del tetto e i carichi mobili localizzati derivanti dal personale e dalle attrezzature, trasferendo i carichi distribuiti alle travi primarie, che poi li trasmettono alle colonne e alle fondazioni in acciaio. I materiali di base standard del settore comprendono quattro tipi: travi ad H laminate a caldo, travi a I standard, acciaio per canali e travi ad H saldate leggere. Il Q235B viene generalmente selezionato come materiale primario per progetti standard interni ed esterni, mentre il Q355B viene utilizzato per piattaforme che supportano attrezzature pesanti o vibranti.
- Travi secondarie per solai di stabilimenti industriali
- Piattaforme portanti per attrezzature esterne autonome
- Travi di supporto per staffe arcareccio del tetto
- Travi secondarie per soppalchi interni in acciaio
- Classificato in sezioni laminate a caldo tagliate e sezioni saldate su misura. Le travi a I standard, l'acciaio per canali e le travi ad H laminate a caldo sono prodotte tramite taglio CNC di profili di lunghezza standard. Per larghezze di campate non standard o campate speciali, vengono utilizzate travi ad H saldate leggere (fabbricate da piastre di acciaio più piccole); si evitano processi di saldatura gravosi che coinvolgono lamiere spesse.
- Piastre di connessione sul giro: il metodo di connessione standard con perni; piastre sottili sono saldate alle estremità della trave, sovrapposte alla mensola (staffa) della trave principale e fissate con bulloni di posizionamento.
- Piastre terminali sottili: utilizzate solo per connessioni semirigide specifiche; lo spessore della piastra è significativamente inferiore a quello delle piastre terminali portanti della trave principale e non viene applicata alcuna armatura di ispessimento.
- Rinforzi terminali: installati solo su travi secondarie soggette a carichi portanti concentrati; non incluso per travi a I standard o travi secondarie in acciaio a canale.
- Piastre staffa arcareccio: specifiche per travi secondarie del tetto; saldato alla flangia superiore per supportare gli arcarecci del tetto zincati lappati.
- Piastre di rinforzo delle aperture di servizio: installate attorno alle aperture del nastro che superano i limiti di dimensione standard per rinforzare la resistenza della sezione trasversale.
- Le travi in acciaio di supporto strutturale secondario standard (fino a 12 m) non sono dotate di golfari di sollevamento; il sollevamento avviene mediante imbracatura attorno alle flange del profilo. Le travi secondarie extra lunghe o per carichi pesanti sono dotate in fabbrica di semplici golfari di sollevamento saldati.
- Grado di rimozione della ruggine: St3 (pulizia con utensili manuali) per progetti interni standard; Sa2.5 (pulizia con sabbiatura abrasiva) per progetti esterni in ambienti altamente corrosivi.
- Sistema di verniciatura: Applicazione a spruzzo in due strati (primer più finitura); spessore totale del film secco controllato tra 60μm e 100μm.
- Ignifugazione: Applicazione di rivestimento ignifugo intumescente a film sottile secondo necessità; valutazione standard di resistenza al fuoco da 0,5 a 1 ora.
I bulloni standard di grado 4.8 vengono utilizzati per giunti di carico statici convenzionali; I bulloni ad alta resistenza di grado 8.8 vengono utilizzati per giunti soggetti a vibrazioni di apparecchiature, forti venti o carichi pesanti (forniti con dadi OEM corrispondenti e rondelle piatte).
- Travi secondarie della trave a I: corpo della trave a I + piastre di collegamento della sovrapposizione su entrambe le estremità + piastre di supporto dell'arcareccio + rivestimento anticorrosivo completo; adatto per pavimentazioni in pannelli leggeri per interni.
- Travi secondarie con travi ad H laminate a caldo: corpo della trave ad H piccola + piastre di sovrapposizione terminale + irrigidimenti localizzati + prigionieri di taglio; adatto per pavimentazioni composite in calcestruzzo.
- Travi secondarie in profilato d'acciaio: corpo in profilato in acciaio + piastre di testata + piccole piastre ad alette laterali; utilizzato principalmente per piattaforme di apparecchiature piccole e indipendenti.
Le distinzioni sono chiaramente definite in base a tre dimensioni: carico in loco, configurazione strutturale e tipo di connessione, per evitare errori durante l'approvvigionamento e la selezione. - Travi principali: Direttamente collegate alle colonne in acciaio; sopportare carichi continui su tutta la campata; presentano piastre terminali dei cuscinetti ispessite e rinforzi densamente distanziati ovunque; utilizzare bulloni ad alta resistenza di grado 10.9; e sottoporsi a test a ultrasuoni (UT) al 100% per le saldature di grado I.
- Travi secondarie: collegate in sovrapposizione alle travi principali per sopportare carichi localizzati e distribuiti; presentano un design strutturale semplificato e connessioni prevalentemente imperniate (incernierate); utilizzare profili leggeri; e sottoporsi a ispezioni di saldatura a campione.
Sfruttando una struttura profilata leggera per le travi di supporto secondarie, questo sistema offre i seguenti vantaggi pratici rispetto alla tradizionale costruzione di travi principali a copertura totale:
1. Leggero e organizzato in modo flessibile; la spaziatura può essere regolata liberamente in base ai moduli del solaio.
2. Efficienza dei materiali; riduce significativamente i costi complessivi di approvvigionamento e fabbricazione dell'acciaio per le strutture dei soppalchi in acciaio.
3. Elevata planarità superficiale; compatibile con vari materiali di pavimentazione, tra cui coperture in acciaio profilato, pavimenti in legno massiccio e pannelli in fibrocemento.
4. Fabbricazione semplice e disposizione/installazione conveniente sul posto; riduce efficacemente il programma di costruzione complessivo.
5. Distribuzione uniforme del carico; attenua strutturalmente il cedimento a lungo termine del pavimento e le vibrazioni causate dal traffico pedonale.
6. Trattamento anticorrosivo e antiruggine applicato in fabbrica; garantisce stabilità a lungo termine in ambienti interni asciutti e soddisfa gli standard di durabilità strutturale.
Sono disponibili quattro tipi di profili per soddisfare in modo flessibile i requisiti di carico: travi a I e profilati in acciaio per carichi leggeri (per controllare i costi) e piccole travi ad H per carichi medi (per garantire rigidità). Il sistema si basa sul taglio di profili laminati a caldo, eliminando la necessità di saldatura ad arco sommerso e di ripetuti processi di raddrizzatura richiesti per le travi principali personalizzate. Le sezioni a C e le staffe a canale standard in acciaio sono adatte solo per il rinforzo dell'involucro e non possono sostituire le travi secondarie nel sostenere i carichi verticali del pavimento.
Percorso di carico indipendente; i carichi non vengono trasferiti direttamente alle colonne in acciaio, con conseguenti sezioni trasversali più piccole e un peso proprio inferiore. Tutte le connessioni utilizzano configurazioni con perni giuntati a sovrapposizione, eliminando la necessità di piastre terminali pesanti o irrigidimenti densi sulle travi principali; ciò riduce i materiali di consumo per la saldatura e la manodopera di fabbricazione, rendendo il sistema adatto alla stragrande maggioranza degli scenari di carico del soppalco standard.
L'installazione non richiede saldatura di testa a piena penetrazione ad alta quota; vengono invece utilizzate semplici connessioni a sovrapposizione bullonate, abbassando la soglia tecnica per la costruzione. Gli elementi possono essere tagliati alla lunghezza richiesta e la disposizione dei segmenti ravvicinati ottimizza le campate del pavimento e si adatta a configurazioni irregolari delle campate. Inoltre, l'eliminazione dei requisiti dei test non distruttivi (NDT) per le saldature di Grado I riduce significativamente l'ispezione di qualità e i costi di manodopera.
I tasselli per arcarecci e i piccoli supporti di servizio possono essere saldati alla flangia superiore della trave, rendendo il componente adatto sia per applicazioni a pavimento che a tetto. I perni di taglio possono essere aggiunti per i sistemi di pavimentazione in calcestruzzo composito o omessi per le pavimentazioni con costruzione a secco, consentendo regolazioni della configurazione economicamente vantaggiose in base alle esigenze specifiche.
Poiché la trave di supporto della trave in acciaio di supporto strutturale secondario è soggetta a sollecitazioni significativamente inferiori rispetto alla trave primaria, sono sufficienti applicazioni più sottili di vernice anticorrosione e rivestimenti resistenti al fuoco, con conseguente riduzione del consumo di materiale. La manutenzione e la ristrutturazione sono semplici e offrono un'efficienza economica complessiva superiore per quanto riguarda l'anticorrosione e la protezione antincendio durante l'intero ciclo di vita della struttura rispetto alle travi primarie.
1. Travi principali: trasferiscono i carichi dell'intera campata alle colonne in acciaio; progettato per carichi pesanti e campate lunghe; sono dotati di connessioni rigide e sono sottoposti a test non distruttivi (NDT) di alto livello.
2. Travi secondarie: trasferisce i carichi distribuiti del pavimento alle travi principali; progettato per carichi moderati e connessioni a spillo; dare priorità al rapporto costo-efficacia.
3. Canali in acciaio e sezioni a C: utilizzati principalmente per supporti strutturali e arcarecci del tetto; non sopportare carichi verticali sul pavimento di grandi dimensioni.
1. Accettazione della materia prima: verificare i certificati di qualità originali dello stabilimento per i profilati laminati a caldo; ispezionare eventuali piegature laterali, torsioni e corrosione; raddrizzare meccanicamente componenti che superano i limiti di deformazione; verificare contemporaneamente la qualità della connessione e delle piastre di irrigidimento.
2. Taglio di precisione CNC: utilizzare seghe per metalli a freddo per il taglio di grandi volumi di travi strutturali secondarie; utilizzare il taglio al plasma per parti varie; preparare smussi di saldatura per componenti giuntati extra lunghi.
3. Disposizione e assemblaggio dei componenti: posizionare le piastre di connessione, gli irrigidimenti, i tasselli dell'arcareccio e le piastre di rinforzo secondo i disegni costruttivi; utilizzare la saldatura a punti di precisione per fissare le posizioni relative dei componenti.
4. Saldatura di piccole parti: eseguire la saldatura di componenti ausiliari utilizzando la saldatura con protezione di gas CO2; eseguire gli standard di Grado II per le saldature di giunzione; condurre test a ultrasuoni selettivi (UT) solo su nodi portanti critici (nessuna ispezione al 100%).
5. Foratura CNC: praticare i fori per i bulloni nelle piastre di collegamento tramite CNC per garantire l'allineamento coassiale; utilizzare bulloni di grado 4.8 per connessioni standard e passare a bulloni di grado 8.8 per nodi con carichi pesanti.
6. Correzione e molatura: utilizzare un raddrizzamento localizzato con fiamma a bassa temperatura per eliminare la deformazione della saldatura; rimuovere gli spruzzi di saldatura, le bave e i cordoni di saldatura in eccesso.
7. Anticorrosivo e ignifugo: applicare standard di rimozione della ruggine in base alle specifiche del progetto; spruzzare due mani di vernice anticorrosione; applicare il rivestimento ignifugo intumescente a film sottile nelle zone antincendio designate.
8. Marcatura ID, ispezione finale e immagazzinamento: ID univoci dei componenti di spruzzatura; verificare le dimensioni; compilare registri di ispezione della qualità; pacchetto per la protezione dalle intemperie prima della consegna.
- Travi ad H laminate a caldo: da 200x100mm a... 450200mm
- Trave a I standard: da I10 a I32
- Acciaio per canali standard: da [10 a [25
- Trave ad H saldata leggera: altezza da 250 mm a 600 mm
- Lunghezza di consegna standard: 6 m, 9 m, 12 m, lunghezza extra per giunzioni sul campo
- Tolleranza di lavorazione: deviazione della lunghezza totale ±3 mm, deflessione laterale ≤L/1000
|
Grado materiale |
Forza di snervamento |
Resistenza alla trazione |
Scenari applicativi |
|
Q235B |
≥235MPa |
375~500MPa |
Travi secondarie convenzionali di solaio e copertura |
|
Q355B |
≥355MPa |
470~630MPa |
Travi secondarie della piattaforma per attrezzature pesanti |
- Prestazioni di forza: sopportano principalmente una forte forza di flessione dell'asse, stabilità laterale limitata dalle solette. La capacità portante aumenta di circa il 30% con i perni di taglio Φ16/Φ19
- Disposizione degli irrigidimenti: installare solo irrigidimenti locali sui supporti dei cuscinetti, non irrigidimenti a tutta lunghezza
- Ispezione delle saldature: saldature secondarie con ispezione UT casuale, ispezione visiva per tutte le saldature d'angolo
- Standard di rimozione della ruggine: rimozione manuale della ruggine St3, granigliatura Sa2.5 per progetti di alto livello
- Spessore del film secco della vernice: da 60μm a 100μm
- Tempo di resistenza al fuoco: da 0,5 ore a 1 ora con rivestimento ignifugo sottile
- Spessore della piastra di collegamento: da 8 mm a 16 mm
- Trave portante primaria: materiale principale Q355B, piastra terminale spessa, ispezione UT della saldatura primaria al 100%, bulloni di grado 10,9, pellicola di vernice 100-160μm
- Trave in acciaio di supporto strutturale secondario: materiale principale Q235B, piastra di collegamento sottile, ispezione casuale della saldatura secondaria, bulloni di grado 4,8, pellicola di vernice da 60-100 μm
- Fornitura di componenti integrati: pianificazione della produzione unificata e standard di tolleranza per il pacchetto completo di strutture in acciaio, comprese travi principali, travi secondarie, bulloni ad alta resistenza e piastre di connessione, eliminando il disallineamento in loco causato da discrepanze dimensionali tra diversi fornitori e riducendo le rilavorazioni.
- Documentazione transfrontaliera completa: fornitura di certificati di qualità dei materiali bilingue, rapporti di ispezione dimensionale, rapporti di campionamento delle saldature e disegni di assemblaggio, accompagnati da elenchi di riferimenti incrociati degli ID dei componenti; pienamente conforme ai requisiti di sdoganamento all'estero, ispezione/accettazione di terze parti e archiviazione del sito.
- Supporto tecnico iniziale e ottimizzazione dei disegni: ottimizzazione prevendita gratuita della spaziatura delle travi secondarie in base ai carichi del pavimento e alle dimensioni delle campate; verification of stud and purlin cleat locations; fornitura di disegni dettagliati di assemblaggio delle connessioni per prevenire problemi quali capacità di carico insufficiente o errori di layout.
- Logistica transfrontaliera protettiva: imballaggio componibile per travi secondarie extra lunghe utilizzando protezioni per i bordi e pellicola estensibile impermeabile; punti di sollevamento chiaramente contrassegnati per resistere ai rigori del trasporto marittimo e terrestre e prevenire danni alla vernice o deformazioni del profilo; fornitura simultanea di liste di imballaggio e numeri di tracciabilità logistica.
- Supporto per l'installazione remota in loco: fornitura di manuali di installazione illustrati e brevi video tutorial di assemblaggio; Domande e risposte tecniche da remoto 24 ore su 24, 7 giorni su 7 in cinese e inglese; guida in tempo reale sulle connessioni imperniate delle travi secondarie, sulla sovrapposizione e sulla costruzione di solai compositi.
- Garanzia e manutenzione a lungo termine: 5 anni di garanzia sui materiali e 2 anni di garanzia sul rivestimento anticorrosivo applicato in fabbrica; piani gratuiti per i ritocchi della vernice post-installazione e la nuova ispezione/manutenzione dei bulloni; servizio di rifornimento permanente di piccoli accessori per travi secondarie.
