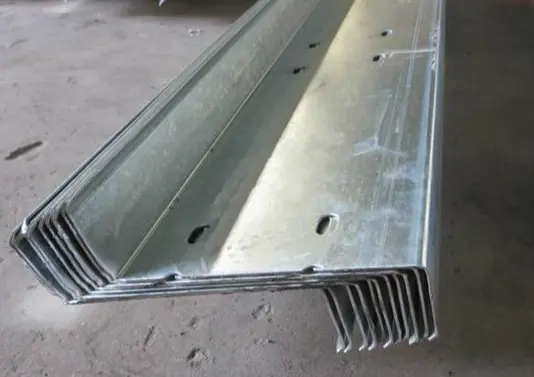

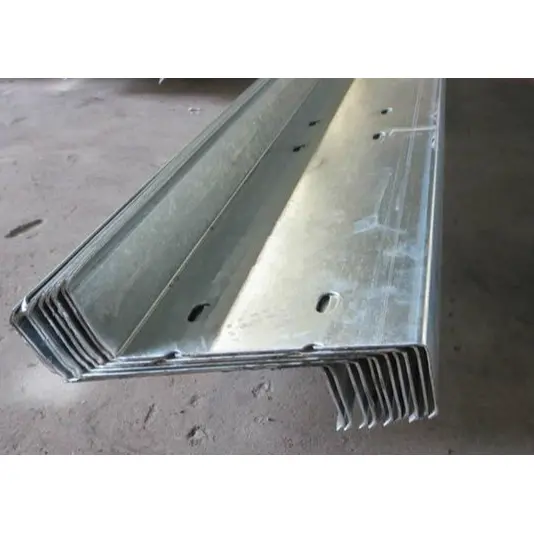

Gli arcarecci in acciaio con sezione Z laminati a freddo di HAISHENG sono profili portanti a pareti sottili appositamente progettati per tetti con struttura in acciaio inclinato. A differenza degli arcarecci convenzionali con sezione a C, la loro struttura a flangia inclinata consente la sovrapposizione end-to-end per formare una trave portante continua, migliorando significativamente la capacità di carico del tetto e riducendo il consumo di acciaio. In qualità di fornitore unico di strutture in acciaio, offriamo molto più che semplici profili a sezione Z; forniamo soluzioni complete di arcarecci su misura per fattori quali la campata della fabbrica, i carichi del vento locale e gli ambienti costieri con nebbia salina. Gestiamo tutto, dalla qualità della zincatura delle materie prime e della punzonatura in linea alla spedizione in bundle di tutti gli accessori di supporto, risolvendo così problemi tecnici comuni, come discrepanze dimensionali, standard anticorrosione incoerenti e inadeguatezza strutturale durante l'assemblaggio in loco, che si verificano quando si acquistano profili e accessori separatamente.
Questi arcarecci in acciaio con sezione a Z laminati a freddo sono realizzati con nastro di acciaio zincato a caldo Q235B utilizzando una linea di formatura a freddo completamente automatizzata per la profilatura a rulli continua, ottenendo un profilo standard in acciaio a parete sottile e leggero con una sezione trasversale a forma di Z.
Installati sopra le travi principali del tetto, supportano l'intero carico delle lamiere profilate in acciaio e degli strati isolanti del tetto, trasferendo questi carichi alla struttura principale in acciaio. Sono ampiamente utilizzati negli edifici industriali con struttura a portale e nei tetti a struttura spaziale a campata lunga.
Progettato con flange inclinate in direzioni opposte, le estremità possono essere direttamente sovrapposte (sfalsate) per estendere la lunghezza, creando un sistema di travi continue a più campate; questo offre una resistenza alla flessione complessiva superiore rispetto agli arcarecci con sezione a C.
Le configurazioni con flangia inclinata non sono adatte per il montaggio verticale di pannelli per pareti esterne; Le sezioni a C sono la scelta standard per le travi delle pareti portanti, mentre le sezioni a Z sono utilizzate raramente per le pareti.
La zincatura a caldo è il processo standard; lo spessore del rivestimento deve essere ≥80μm per i siti industriali interni standard e ≥120μm per le aree costiere o chimicamente corrosive.
Standard di designazione della sezione: Altezza × Flangia × Labbro (H × B × C)
Modelli standard: Z140×50×20, Z160×50×20, Z180×60×20, Z200×70×20, Z220×75×20, Z250×75×20, Z280×80×20, Z300×80×20
Intervallo di spessore della parete comune: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; Versioni per carichi pesanti da 3,0 mm disponibili per progetti personalizzati.
1). Aste di abbassamento: acciaio tondo zincato a caldo (Φ10, Φ12); disponibile nei tipi diritto e diagonale per limitare lo spostamento laterale delle sezioni a Z e prevenire torsioni o instabilità in caso di carichi di vento elevati.
2). Puntoni: manicotti per tubi saldati zincati a caldo (Φ32×2,0); installato nei punti di transizione delle aste inclinate diagonali per fornire un supporto rigido, garantendo che le aste non si deformino sotto carico.
3). Rinforzi della flangia del tetto: acciaio ad angolo piccolo o piccoli componenti a sezione C; fissato all'arcareccio della sezione Z da un lato e saldato alla trave in acciaio del tetto dall'altro. Resistono al ribaltamento dell'arcareccio causato dalla forte aspirazione del vento; per gli edifici industriali con luci superiori a 18 metri è obbligatoria l'installazione su tutta la copertura.
1). Bitte per arcarecci: piastre in acciaio zincato a caldo (spessore 3,0 mm–5,0 mm) saldate in anticipo alla superficie superiore della trave principale del tetto; servono come base per l'ancoraggio degli arcarecci con sezione a Z.
2). Bulloni di giunzione: bulloni M12 o M14 zincati a caldo ad alta resistenza utilizzati per fissare le estremità sovrapposte degli arcarecci.
La superficie superiore degli arcarecci in acciaio con sezione Z laminati a freddo è compatibile con i pannelli di copertura con aggraffatura 470/475 e le lamiere di acciaio profilate standard rivestite a colori. Supporta inoltre un sistema completo di copertura del tetto che comprende isolamento termico, membrane traspiranti in PE e scossaline di colmo.
Utilizza il modello Z160×50×20 con uno spessore di parete di 2,0 mm; presenta aste di abbassamento con spaziatura standard e ginocchiere localizzate solo a metà campata del tetto; suitable for inland, ordinary processing warehouses without significant wind erosion.
Utilizza i modelli Z180 e Z200 con spessori di parete di 2,0 mm–2,2 mm; presenta una disposizione completa di aste di abbassamento diritte e diagonali su tutta la lunghezza e ginocchiere su tutta la campata per resistere al peso proprio del tetto e ai forti carichi di pressione del vento.
Utilizza profili con sezione a Z ispessiti (2,2 mm–2,5 mm) con una spaziatura più ravvicinata delle aste di abbassamento e ginocchiere installate su tutto il tetto; lo spessore dello strato di zincatura è aumentato a 120μm per resistere alla corrosione del sale marino e alle raffiche di vento forte.
Gli arcarecci in acciaio con sezione Z laminati a freddo hanno flange inclinate, che consentono alle estremità di sovrapporsi e formare una struttura a trave continua; Gli arcarecci in acciaio con sezione a C hanno flange piatte che possono essere unite solo di testa, risultando in un comportamento strutturale semplicemente supportato.
L'acciaio con sezione Z è adatto per tetti spioventi e applicazioni a campata lunga; L'acciaio con sezione a C è comunemente utilizzato per le travi delle pareti e i tetti delle fabbriche con campate di 12 metri o meno.
Con identiche dimensioni della sezione trasversale, l'acciaio con sezione a Z presenta momenti flettenti a media campata inferiori, consentendo maggiori distanze del tetto a campata singola.
Le flange inclinate si allineano naturalmente con la pendenza del tetto, mantenendo la superficie superiore dell'arcareccio parallela al pannello del tetto; ciò garantisce un trasferimento del carico verticale e uniforme ed elimina il carico eccentrico.
Le flange su entrambe le estremità del profilo possono essere sovrapposte direttamente per estendere la lunghezza senza piastre di giunzione aggiuntive; la semplice imbullonatura completa l'estensione, riducendo significativamente i tempi di costruzione del tetto.
La sezione offre un'elevata rigidità laterale complessiva e una forte resistenza alla pressione laterale e alla deformazione torsionale, garantendo che il tetto rimanga stabile durante i venti forti.
A parità di campata del tetto e requisiti di carico, l'acciaio con sezione a Z consente sezioni trasversali più piccole o pareti più sottili, riducendo la quantità di acciaio utilizzato per unità di area e abbassando il carico sulla struttura principale in acciaio.
I fori per i bulloni per la giunzione sono preforati in fabbrica; l'installazione in loco richiede solo l'inserimento e il serraggio dei bulloni, eliminando la necessità di perforazione in loco, con il risultato di connessioni sicure e sprechi di costruzione minimi.
Quando sovrapposti, gli arcarecci in acciaio con sezione Z laminati a freddo formano una trave continua a più campate, riducendo efficacemente i momenti flettenti a metà campata. In condizioni identiche di carico e campata, è possibile utilizzare specifiche di profilo più piccole rispetto all'acciaio con sezione a C, riducendo i costi complessivi di approvvigionamento dell'acciaio. Al contrario, l'acciaio con sezione a C si basa tipicamente su connessioni a campata semplice; le applicazioni a lunga portata richiedono sezioni trasversali più grandi, con conseguente maggiore consumo di materiale.
A parità di altezza e spessore della parete, la sezione a Z offre un momento di inerzia maggiore lungo il suo asse forte rispetto all'acciaio con sezione a C. Fornisce una capacità di carico verticale superiore e resistenza alla neve pesante e ai forti venti, rendendolo la scelta preferita per progetti costieri e strutture a telaio spaziale di grandi dimensioni.
La struttura a flangia inclinata è naturalmente compatibile con i tetti spioventi, garantendo un supporto stabile senza il rischio di carico unilaterale e non supportato, spesso riscontrato nelle sezioni a C; le flange piatte delle sezioni a C possono causare eccentricità del carico su pendii ripidi, portando a flessioni e deformazioni nel tempo.
L'utilizzo dell'acciaio con sezione a Z per tetti a grande campata consente di ridurre le specifiche del profilo e il consumo totale di acciaio. Il suo peso proprio è di gran lunga inferiore a quello del tradizionale acciaio per canali laminato a caldo; Il peso eccessivo dell'acciaio per canali non solo aumenta i costi dei materiali, ma aumenta anche la spesa per le travi principali e la costruzione delle fondazioni, motivo per cui l'acciaio per canali laminato a caldo è stato in gran parte eliminato per gli arcarecci del tetto nei moderni edifici industriali in acciaio leggero.
Prodotto tramite un processo integrato di zincatura a caldo, soddisfa due standard anticorrosione (80μm per le aree interne, 120μm per le regioni costiere), garantendo resistenza alla ruggine durante l'uso esterno a lungo termine. Per le campate lunghe del tetto, le sezioni possono essere lappate direttamente per estendere la lunghezza senza giunzioni segmentate, con conseguente velocità di installazione complessiva molto più rapida rispetto alla giunzione di testa richiesta per le sezioni a C.
1). Arcarecci con sezione a C: utilizzare una struttura con giunto di testa semplicemente supportata; adatto per sistemi di pareti di fabbrica e tetti di piccola campata (sotto i 15 m).
2). Acciaio per canali laminato a caldo: peso proprio elevato e costo elevato; usato raramente nei sistemi di involucro in acciaio leggero.
3). Arcarecci con sezione a Z: consentono un carico continuo e sovrapposto e offrono un'eccellente resistenza alla flessione; specificatamente progettato per tetti a forte pendenza e di ampia campata.
La materia prima per gli arcarecci in acciaio con sezione Z laminati a freddo è il nastro di acciaio zincato a caldo Q235B. All'arrivo ogni lotto viene verificato per quanto riguarda lo spessore del nastro e lo spessore dello strato zincato; il rivestimento di zinco deve essere di almeno 80μm per applicazioni interne e 120μm per applicazioni costiere. La superficie viene ispezionata per rilevare eventuali difetti quali punti non rivestiti, desquamazione, piegature o graffi; i materiali non conformi vengono immediatamente messi in quarantena ed esclusi dalla produzione. Gli spessori delle pareti di produzione standard includono 1,8 mm, 2,0 mm, 2,2 mm e 2,5 mm.
I coils di acciaio vengono sollevati sulla rastrelliera di carico e lo svolgitore rilascia il nastro. L'attrezzatura di livellamento elimina lo stress da avvolgimento, mentre l'unità è dotata di un sistema di correzione fotoelettrica su entrambi i lati per prevenire il disallineamento dell'alimentazione e garantire dimensioni della sezione trasversale uniformi.
Diversi set di rulli formatori piegano progressivamente il nastro di acciaio, arrotolando la forma a Z, caratterizzata da flange inclinate e labbra arricciate verso l'interno, in un unico passaggio. Il processo consente la produzione in serie dell'intera gamma standard da Z140 a Z300; l'utensileria fissa garantisce tolleranze dimensionali controllabili.
Il materiale viene tagliato con precisione online nelle lunghezze richieste dal progetto del cliente. La sega volante idraulica produce un taglio netto e liscio, evitando deformazioni trasversali dovute a schiacciamenti o bave eccessive.
I fori per i bulloni sono praticati su entrambe le estremità del profilo per facilitare la sovrapposizione in cantiere e le connessioni bullonate. La spaziatura standardizzata dei fori elimina la necessità di ulteriori forature durante l'installazione.
1). Misurazione effettiva dell'altezza della sezione, della larghezza della flangia, delle dimensioni del labbro e dello spessore della parete per verificare la conformità con le specifiche dell'ordine;
2). Ispezione per difetti come piegamenti laterali, torsioni o danni al rivestimento zincato; i prodotti difettosi vengono selezionati per la rilavorazione.
Gli arcarecci a Z di modello, spessore di parete e lunghezza identici vengono raggruppati insieme. I pallet di legno vengono posizionati sul fondo per protezione e vengono apposte etichette identificative che specificano il modello, lo spessore delle pareti, la lunghezza individuale, la quantità della spedizione e il nome del progetto corrispondente.
Set completi di componenti ausiliari vengono lavorati contemporaneamente: i tiranti vengono fabbricati tagliando l'acciaio tondo Φ10/Φ12, rullando entrambe le estremità e applicando la zincatura a caldo; i puntoni sono realizzati tagliando e lavorando il tubo saldato Φ32×2.0; e i controventi della grondaia e i listelli dell'arcareccio vengono prodotti tramite piegatura. Tutti i componenti sono sottoposti a zincatura, smistati e imballati e spediti nello stesso lotto degli arcarecci a Z.
1). Saldare e fissare i tasselli per arcareccio zincati a caldo sulla superficie superiore delle travi in acciaio del tetto;
2). Sovrapporre le estremità degli arcarecci a Z in disposizione sfalsata, inserire e serrare i bulloni M12/M14 per formare una trave portante continua;
3). Installare tiranti diritti e diagonali, utilizzando montanti a manicotto per rafforzare la stabilità laterale; installare i rinforzi della grondaia ovunque per le sezioni del tetto a campata lunga.
1). Grado del materiale: nastro di acciaio zincato a caldo Q235B
2). Standard di zincatura: ≥80μm per aree interne standard; ≥120μm per le regioni costiere e le zone industriali chimiche
3). Spessori parete standard: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; Su richiesta è disponibile la versione per carichi pesanti da 3,0 mm
4). Proprietà meccaniche: carico di snervamento ≥235 MPa; intervallo di resistenza alla trazione 375 MPa–500 MPa
Z140*50*20, Z160*50*20, Z180*60*20, Z200*70*20, Z220*75*20, Z250*75*20, Z280*80*20, Z300*80*20
- Z160×50×20: 2,0 mm ≈ 4,58 kg/m; 2,2 mm ≈ 5,03 kg/m
- Z180×60×20: 2,0 mm ≈ 5,21 kg/m; 2,2 mm ≈ 5,72 kg/m
1. Aste di abbassamento: Φ10, Φ12 Q235 acciaio tondo zincato a caldo; le estremità presentano fili arrotolati;
2. Manicotti del puntone: tubo d'acciaio senza saldatura Φ32×2.0;
3. Bretelle di grondaia (ginocchiere): acciaio con sezione a C piccolo o acciaio angolare da 1,8 mm–2,0 mm; componenti essenziali per tetti soggetti a forte vento;
4. Accessori di collegamento: Staffe per arcarecci in lamiera di acciaio zincato a caldo di spessore 3,0–5,0 mm; i bulloni di fissaggio sono bulloni M12/M14 zincati a caldo ad alta resistenza.
1. Tetti a campata medio-piccola (portata ≤ 15 m): Z160×50×20, spessore parete 2,0 mm;
2. Edifici industriali di grandi dimensioni (18–30 m): modelli Z180 o Z200, spessore delle pareti 2,0–2,2 mm; aste di abbassamento installate su tutta la campata; controventi di gronda installati in modo continuo lungo il tetto;
3. Aree costiere con forti venti e ambienti corrosivi: selezionare profili più spessi di 2,2–2,5 mm; ridurre la spaziatura di installazione dell'asta di abbassamento; aumentare lo spessore dello strato di zincatura a 120μm.
Le flange inclinate consentono la sovrapposizione end-to-end, creando un sistema strutturale a trave continua; per le stesse dimensioni della sezione trasversale, gli arcarecci in acciaio con sezione Z laminati a freddo offrono una resistenza alla flessione superiore rispetto all'acciaio con sezione a C, rendendoli adatti a tutti i progetti di copertura di strutture in acciaio inclinate e di grandi dimensioni.
1. D: Come devo distinguere e scegliere tra l'acciaio con sezione a Z e l'acciaio con sezione a C?
A: Utilizzare acciaio con sezione a C per tetti a campata corta (meno di 15 m) e pareti esterne portanti di fabbriche; dare priorità all’acciaio con sezione a Z per tetti spioventi, edifici industriali di grandi dimensioni (oltre 18 m) e tetti a struttura spaziale nelle zone costiere ventose.
2. D: Come viene garantita la protezione dalla corrosione per l'acciaio con sezione Z nei progetti costieri?
R: Gli ordini per le regioni costiere vengono realizzati utilizzando nastri di acciaio zincato a caldo dello spessore di 120μm; tutti i componenti accessori, come aste di abbassamento, bitte per arcarecci e supporti di grondaia, sono sottoposti allo stesso processo di zincatura pesante per evitare che si arrugginiscano prima delle sezioni strutturali principali.
3. D: Offrite il taglio di lunghezze personalizzate e fornite un set completo di accessori per la spedizione?
R: Supportiamo il taglio a qualsiasi lunghezza specificata. Una suite completa di accessori, tra cui aste di abbassamento, montanti, supporti per grondaie, tacchetti per arcarecci e bulloni di collegamento, può essere abbinata alla campata specifica della fabbrica e ai requisiti di carico del vento e spedita insieme in un unico container.
4. D: L'acciaio con sezione a Z può essere utilizzato direttamente come arcarecci a parete?
R: Non è raccomandato; le flange inclinate rendono difficoltoso il montaggio a filo dei pannelli verticali delle pareti. L'acciaio con sezione a C è la scelta standard per gli arcarecci delle pareti portanti.
