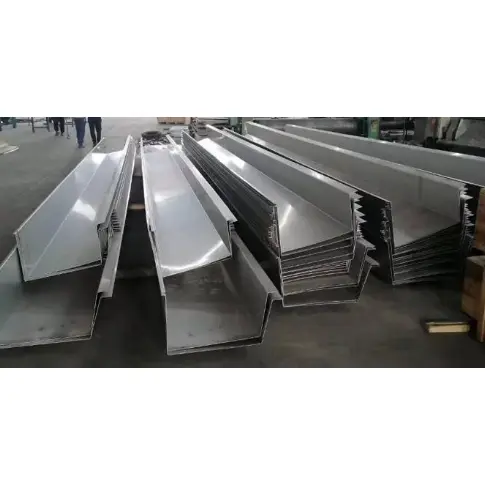

Sistema di grondaie in acciaio per edifici

Il sistema di grondaie in acciaio per edifici è costituito da vasche di drenaggio posizionate sulla grondaia per raccogliere l'acqua piovana dai pannelli in acciaio verniciato a colori del tetto e dirigerla all'esterno tramite pluviali. Sono componenti essenziali dei sistemi di drenaggio per impianti industriali siderurgici leggeri, strutture spaziali e coperture a guscio reticolato. I tipi disponibili includono grondaie in acciaio verniciato a colori rifinite in fabbrica, grondaie in acciaio inossidabile e grondaie formate in loco da lamiere di acciaio zincato; sono fissati agli arcarecci secondari di gronda o alle travi a sbalzo in acciaio.

Panoramica della configurazione del sistema

1. Corpo principale della vasca

1) Grondaia in acciaio verniciato a colori: utilizza lo stesso materiale di base rivestito in lega Al-Zn (AZ150/AZ275) del tetto; spessore 0,6–1,0 mm; larghezze di apertura standard di 200/250/300 mm; la scelta tradizionale per gli impianti industriali interni.

2) Grondaia in acciaio inossidabile 304: spessore 0,7–1,2 mm; progettato per zone costiere e ambienti con rischi di corrosione chimica.

3) Grondaia in acciaio zincato formata in loco: lamiera zincata a caldo da 1,2–2,0 mm piegata in loco; adatto per strutture a campata lunga e gronde extra lunghe.

2. Componenti portanti e di fissaggio

Staffe per grondaie (barra piatta zincata a caldo o ferro angolare): distanziate a intervalli di 600–800 mm; fissato agli arcarecci a sbalzo della sezione a C della grondaia;

Arcarecci del bordo della grondaia e travi a sbalzo: supportano il carico della grondaia.

3. Accessori per giunti e impermeabilizzazione

Cappucci di giunzione e piastre terminali (per sigillare le estremità delle grondaie);

Nastro sigillante impermeabile butilico, sigillante strutturale resistente agli agenti atmosferici e rivetti ciechi;

Giunti di dilatazione: installati circa ogni 12 metri per grondaie extra lunghe per favorire l'espansione e la contrazione termica.

4. Componenti del sistema di incanalamento

1) Tramoggia acqua piovana: Saldata o fissata a scatto sul fondo della grondaia per convogliare l'acqua piovana;

2) Pluviale: tubo in PVC / tubo in acciaio zincato / tubo tondo in acciaio verniciato (diametri φ110, φ160);

3) Fascette per tubi, gomiti, tramogge di raccolta e gomiti di scarico a livello del suolo.

5. Accessori per la finitura del bordo del tetto

Scossalina di grondaia, rivestimento del bordo della grondaia, rivestimento dell'estensione del pannello del tetto (water-stop) e scossalina del timpano; questi impediscono il riflusso dell'acqua piovana sotto la grondaia.

6. Materiali ausiliari

Isolamento (applicato all'esterno delle grondaie nelle regioni fredde per prevenire il congelamento) e nastro barriera al vapore.

Schemi di configurazione comuni

1. Fabbrica interna standard: grondaia in acciaio verniciato a colori AZ150 + staffe zincate + pluviale in PVC110 + sigillante butilico

2. Fabbrica in riva al fiume piovosa: grondaia in acciaio verniciato AZ275 (alto rivestimento di zinco) + raccordi zincati + giunti di dilatazione aggiuntivi

3. Tetto a struttura spaziale per stabilimenti costieri/chimici: grondaia in acciaio inossidabile 304 + sistema di scarico in acciaio inossidabile + isolamento esterno per protezione antigelo

Configurazione anticorrosione

1. Sistema di grondaie in acciaio verniciato a colori per edifici: AZ150 per le zone interne, AZ275 per le zone costiere;

2. Acciaio inossidabile: Grado 304; le staffe sono uniformemente zincate a caldo (spessore del rivestimento ≥80μm).

Quali sono i vantaggi principali?

I. Leggero; non aumenta il carico sulla struttura principale in acciaio

Le grondaie in acciaio rivestito di colore o in acciaio inossidabile sono formate da materiale di spessore sottile e pesano molto meno delle grondaie in cemento gettato in opera. Possono essere fissati direttamente agli arcarecci della grondaia senza richiedere colonne in acciaio o travi ad anello più grandi, risparmiando così sul costo della struttura principale in acciaio. Sono adatti per vari sistemi di copertura in acciaio a lunga campata, compresi telai rigidi a portale, telai spaziali e gusci reticolati.

II. Costruzione rapida, assemblaggio a secco e breve durata del progetto

I segmenti di grondaia finiti in fabbrica vengono assemblati in loco utilizzando rivetti e giunti sigillati, eliminando processi a umido come cassaforma, getto e intonacatura. L'installazione rapida e segmentata di gronde extra lunghe riduce notevolmente la fase di finitura del tetto, mentre le grondaie in calcestruzzo richiedono tempi di stagionatura lunghi e dipendono fortemente dalle condizioni atmosferiche.

III. Eccellente integrità impermeabilizzante e basso rischio di perdite

1. I pannelli sono formati tramite piegatura integrata, garantendo l'assenza di giunture nel corpo del pannello; i giunti sono dotati di un triplo sistema di impermeabilizzazione: nastro sigillante butilico, sigillante resistente agli agenti atmosferici e rivetti.

2. I giunti di dilatazione integrati assecondano l'espansione e la contrazione termica, prevenendo crepe e perdite nelle grondaie lunghe causate dallo stress termico; le grondaie in cemento sono soggette a fessurazioni, cedimenti dei giunti e conseguenti perdite.

IV. Classificazione flessibile dei materiali; resistenza agli agenti atmosferici e alla corrosione adatta a vari ambienti

Entroterra: acciaio colorato rivestito Al-Zn AZ150; Aree piovose lungo il fiume: AZ275 (alto rivestimento di zinco);

Zone costiere/chimiche: acciaio inossidabile 304. I materiali sono realizzati su misura per ambienti secchi, piovosi e con nebbia salina, offrendo durate di servizio di 8-25 anni.

V. Elevata adattabilità progettuale; adatto per gronde irregolari

La piegatura personalizzata consente gusci reticolati curvi, gronde a forma di ventaglio e timpani di larghezza variabile, integrando facilmente tetti circolari o irregolari; al contrario, costruire grondaie irregolari in cemento è costoso e difficile.

VI. Manutenzione post-installazione semplice

Le perdite localizzate possono essere riparate sostituendo un singolo segmento di grondaia e richiudendolo; il design apribile consente una facile rimozione dei detriti accumulati; il materiale in acciaio è riciclabile e può essere smontato e riutilizzato durante le ristrutturazioni della struttura.

VII. Drenaggio regolare; le pareti interne lisce impediscono l'accumulo di sedimenti

La formatura laminata a freddo garantisce pareti interne lisce e piatte che resistono all'accumulo di fango e sporcizia; il rapido flusso dell'acqua piovana e la capacità di drenaggio superiore durante i forti temporali (rispetto ai canali in cemento grezzo) riducono il rischio di traboccamento e riflusso sul tetto.

VIII. Costi controllabili

Il costo complessivo dei sistemi di grondaie standard in acciaio è inferiore a quello delle grondaie in calcestruzzo gettato in opera, con vantaggi economici ancora maggiori per tetti a struttura spaziale extra lunghi e di ampia campata.

Quali sono i principali differenziatori?

I. Design leggero compatibile con strutture in acciaio

Le grondaie in acciaio colorato o acciaio inossidabile a parete sottile sono estremamente leggere; possono essere sospesi utilizzando solo arcarecci o staffe di gronda senza richiedere colonne o fondazioni in acciaio più grandi. Sono la scelta preferita per strutture spaziali, gusci reticolati e tetti in acciaio leggero a campata lunga. Al contrario, le grondaie in cemento impongono carichi permanenti pesanti e richiedono ulteriori travi anulari in cemento, aumentando significativamente i costi di costruzione civile.

II. Assemblaggio a secco e installazione rapida

Le grondaie sono fabbricate in fabbrica su lunghezze specifiche e assemblate in loco utilizzando rivetti ciechi e sigillante, eliminando la necessità di casseforme, colate, intonacature o stagionatura. L'installazione di gronde in capannoni industriali di decine di migliaia di metri quadrati può essere completata in pochi giorni. Le grondaie in calcestruzzo sono vincolate dalla temperatura e dalle condizioni meteorologiche (pioggia/neve) e richiedono lunghi periodi di stagionatura, con conseguente differenza significativa nei tempi di costruzione.

III. Elevata affidabilità impermeabile e resistenza all'espansione/contrazione termica

1. Le grondaie sono caratterizzate da corpi senza giunzioni, integralmente piegati con giunti solo tra le sezioni. I sistemi utilizzano nastro butilico, sigillante resistente agli agenti atmosferici e giunti di dilatazione per eliminare i rischi di fessurazioni dovuti all'espansione e alla contrazione termica.

2. Le grondaie in calcestruzzo sono soggette a fessurazioni, perdite e guasti ai giunti a causa dell'espansione, della contrazione e dell'assestamento termico. Le grondaie in PVC diventano fragili e si rompono alle basse temperature, mentre si deformano e si deformano alle alte temperature.

IV. Classificazione dei materiali per la resistenza alla corrosione specifica della regione

Le opzioni vanno dall'acciaio rivestito Al-Zn AZ150 (entroterra) e dall'acciaio rivestito ad alto contenuto di zinco AZ275 (aree piovose) all'acciaio inossidabile 304 (zone costiere/chimiche), offrendo durate di servizio da 5 a 25 anni. Alternative come le grondaie in mattoni soffrono di efflorescenze e agenti atmosferici, il cemento si sbriciola facilmente e il PVC standard si degrada se esposto ai raggi UV.

V. Elevata formabilità per tetti irregolari

La piegatura in cantiere consente la personalizzazione per adattarsi a gronde curve (gusci reticolati), timpani a ventaglio e gronde a sezione variabile. Costruire grondaie irregolari in cemento o mattoni è complesso e costoso.

VI. Pareti interne lisce per un drenaggio efficiente

La formatura laminata a freddo garantisce pareti interne lisce che resistono all'accumulo di sedimenti, garantendo un drenaggio senza ostacoli durante forti piogge e riducendo il rischio di riflusso dell'acqua nel tetto. Le grondaie in cemento e mattoni hanno interni ruvidi che intrappolano i sedimenti, rendendole altamente soggette a intasamenti e traboccamenti.

VII. Vantaggi nella manutenzione e nello smantellamento

Le perdite localizzate richiedono solo lo smontaggio di una sezione specifica per la richiusura e la riparazione; per le ristrutturazioni degli stabilimenti, il sistema può essere completamente smontato e riutilizzato e il materiale in acciaio può essere riciclato per ottenere valore. Al contrario, le grondaie in cemento o mattoni danneggiate devono essere rimosse e ricostruite, generando notevoli rifiuti edili che non possono essere riutilizzati.

VIII. Eccezionale rapporto costo-efficacia

Il costo complessivo del sistema di grondaie in acciaio per edifici è inferiore a quello delle grondaie in calcestruzzo gettato in opera; offre un enorme vantaggio in termini di costi rispetto alle grondaie in acciaio inossidabile e ai canali in pietra personalizzati.

Processo di produzione standard

I. Ispezione delle materie prime

1. Sistema di grondaie in acciaio verniciato a colori per edifici: bobine rivestite in Al-Zn AZ150/AZ275, spessore 0,6–1,0 mm;

2. Acciaio inossidabile: bobine in acciaio inossidabile 304, 0,7–1,2 mm; verificare spessore, rivestimento e film di vernice; assicurarsi che le superfici siano prive di graffi e corrosione.

II. Svolgimento e taglio

Caricare il coil di acciaio sullo svolgitore → tagliare longitudinalmente in base alla larghezza sviluppata della grondaia; rimuovere il materiale difettoso dalle estremità della bobina.

III. Piegatura e formatura

1. Alimentare le strisce strette nella piegatrice CNC; piegare nel profilo di grondaia a forma di U standard secondo i disegni (larghezze di apertura standard: 200/250/300 mm);

2. Formato tramite piegatura integrata; il corpo della grondaia non presenta giunzioni intermedie e i raggi degli angoli sono lisci.

IV. Realizzazione del raccordo finale

Tagliati dalla stessa materia prima: piegare e formare tappi terminali, coperture per giunti di dilatazione, piastre di collegamento della tramoggia dell'acqua piovana e componenti per scossaline.

V. Taglio del foro

Fori tagliati a CNC per gli scarichi dell'acqua piovana; assicurarsi che i bordi siano lisci e privi di bave per il successivo assemblaggio della tramoggia.

VI. Ispezione del prodotto finito

1. Misurare la larghezza, la profondità e le dimensioni di piegatura dell'apertura del canale;

2. Ispezionare le superfici in vernice/acciaio inossidabile per individuare ammaccature o crepe; rielaborare eventuali articoli non conformi.

VII. Confezione

Avvolgere le singole grondaie in pellicola protettiva → impilarle su pallet di legno per categoria; etichetta con specifiche, materiale e lunghezza; imballare i tappi terminali e le staffe separatamente in scatole.

VIII. Lavorazione di componenti ausiliari

1. Staffe per grondaie: taglio e piegatura di barre piatte zincate a caldo o acciaio angolare;

2. Pluviali, gomiti e fascette stringitubo: taglio e lavorazione a misura.

IX. Installazione e assemblaggio in loco

1. Installare staffe zincate sulla grondaia con una spaziatura di 600–800 mm;

2. Posizionare le sezioni della grondaia; in corrispondenza dei giunti di sovrapposizione applicare nastro sigillante butilico, fissarlo con rivetti ciechi e sigillare l'esterno con sigillante resistente agli agenti atmosferici;

3. Installare giunti di dilatazione per tratti extra lunghi; installare tramogge e pluviali per l'acqua piovana;

4. Estendere i pannelli del tetto nel lato interno della grondaia; installare la scossalina/rivestimento della grondaia per garantire una tenuta stagna.

X. Differenze chiave nella lavorazione: acciaio rivestito di colore rispetto a acciaio inossidabile

Acciaio verniciato: nessun trattamento anticorrosivo dopo la formatura; si affida al rivestimento/verniciatura applicata in fabbrica;

Acciaio inossidabile: soggetto a graffi durante la piegatura; pellicola protettiva utilizzata durante tutta la lavorazione; saldature in loco sigillate per prevenire la ruggine.

Parametri prestazionali fondamentali

I. Parametri del materiale di base

1. Sistema di grondaie in acciaio per edifici (acciaio rivestito in Al-Zn)

Rivestimento: AZ150 g/m² (interno); AZ275 g/m² (aree costiere/ad alta piovosità)

Spessori comuni: 0,6, 0,7, 0,8, 1,0 mm

Tipo di rivestimento: PE/HDP/PVDF (corrispondente agli standard di rivestimento del pannello del tetto)

2. Grondaia in acciaio inossidabile 304 (applicazioni per l'industria costiera/chimica)

Materiale: 06Cr19Ni10 (304)

Spessori comuni: 0,7, 0,9, 1,0, 1,2 mm

II. Dimensioni della grondaia (standard di settore)

1. Larghezza apertura superiore: 200/250/300 mm (più comune); misure fuori standard disponibili su richiesta;

2. Profondità grondaia: 120–180 mm;

3. Lunghezze standard di fabbrica: 3 m, 4 m, 6 m; sezioni extra lunghe assemblate in cantiere.

III. Parametri per componenti ausiliari

1. Staffe zincate: acciaio Q235, zincato a caldo; spessore 3,0–5,0 mm; distanza di installazione 600–800 mm;

2. Giunti di dilatazione: tipicamente installati ogni 10–12 m; margine di espansione ±25 mm;

3. Sistema di pluviali: tramogge per l'acqua piovana abbinate a pluviali (diametri φ100, φ160; disponibili in PVC, acciaio verniciato o acciaio inossidabile).

IV. Parametri del materiale di tenuta

1. Nastro butilico water-stop: Larghezza 15/20 mm; resistenza alla temperatura da -40°C a 90°C;

2. Sigillante siliconico resistente agli agenti atmosferici: grado per esterni; Resistente ai raggi UV e impermeabile.

V. Carico di drenaggio e peso morto

1. Peso proprio di riferimento: 0,8 mm ≈ 6,4 kg/m; 1,0 mm ≈ 8,0 kg/m;

2. Capacità di drenaggio: grondaia 250 mm (larghezza) × 150 mm (profondità) ≈ 0,028 m³/m; sufficiente per il drenaggio standard di forti piogge.

VI. Zone di protezione dalla corrosione

1. AZ150+PE: Edifici industriali asciutti nell'entroterra; durata di servizio 8-10 anni;

2. AZ275+HDP: Aree piovose lungo il fiume; durata di servizio 12-18 anni;

3. Acciaio inossidabile 304: aree costiere (nebbia salina) e zone di impianti chimici; durata di servizio oltre 20 anni.
