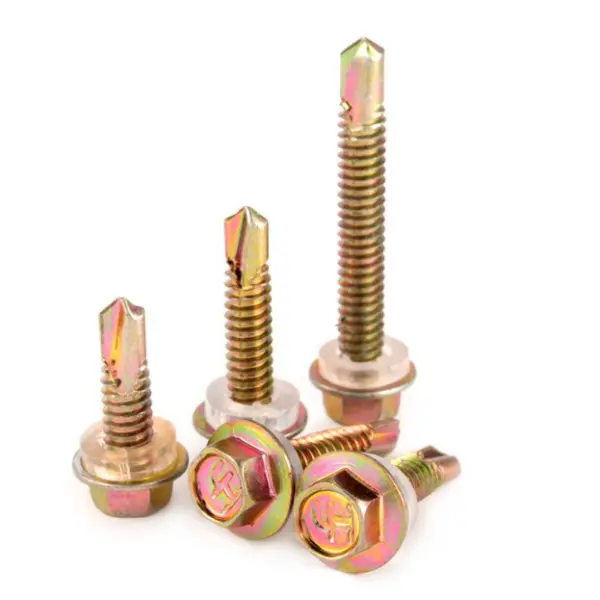

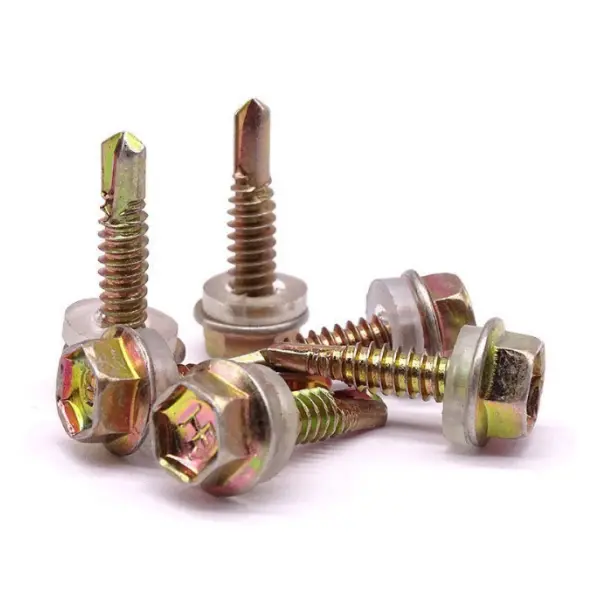

Viti autofilettanti per sistemi di rivestimento in acciaio

Le viti autofilettanti per sistemi di rivestimento in acciaio sono progettate specificamente per gli involucri edilizi di strutture in acciaio, compresi coperture, rivestimenti di pareti e componenti di rivestimento (come scossaline e angoli angolari).

Materiale: acciaio al carbonio medio (1022) o acciaio inossidabile (410/304); trattati termicamente e rifiniti con zincatura o rivestimenti compositi.

Funzione principale: elimina la necessità di preforatura; esegue foratura, maschiatura e fissaggio in un unico passaggio. Adatto per collegare lamiere sottili (0,5–6 mm), come acciaio verniciato, lamiere zincate e arcarecci in acciaio di basso spessore.

Testa: testa esagonale della rondella; compatibile con chiavi a bussola o chiavi elettriche; offre un'elevata resistenza alla coppia e previene lo slittamento.

Punta: punta di foratura integrata (punta elicoidale in miniatura) con scanalature per l'asportazione di truciolo; in grado di forare direttamente piastre di acciaio.

Discussione: filettatura grossa (14 TPI); fornisce una forte capacità autofilettante e un'elevata forza di serraggio.

Finitura superficiale: zincato a caldo, zinco colorato o Dacromet; resistente alla corrosione e adatto per uso esterno.

Configurazione del prodotto

L'assemblaggio standard comprende il corpo vite e una rondella di tenuta impermeabile (preassemblata); pronto per l'uso immediato in loco senza la necessità di installazione manuale della lavatrice.

1) Corpo della vite (componente principale)

Tipo di testa: testa esagonale a rondella; offre un'elevata capacità di carico e una vestibilità sicura e a filo. Specifiche (comuni):

o Diametro: 5,5 mm (n. 12), 6,3 mm (n. 14)

o Lunghezza: 25–150 mm (deve penetrare nel pannello e nello strato isolante, con un incasso ≥25 mm nell'arcareccio)

Punta di foratura: ST4.2–ST6.3, corrispondente a vari spessori di lamiera d'acciaio.

2) Rondella di tenuta (fondamentale per l'impermeabilizzazione; preassemblata/integrata)

Struttura: Rondella composita costituita da una rondella metallica (acciaio zincato/acciaio inox) + gomma EPDM.

Funzioni: impermeabilizzazione, prevenzione delle perdite, resistenza all'invecchiamento e resistenza agli agenti atmosferici (intervallo operativo: da -40°C a 120°C).

Dimensioni: diametro esterno ≥19mm; fornisce un'ampia area di contatto per una tenuta affidabile. 3) Strumenti richiesti (essenziali per l'installazione)

Driver: prese esagonali da 1/4″ (8 mm/10 mm); avvitatore a percussione a batteria o trapano elettrico

Strumenti ausiliari: livella, metro a nastro, cinghia di sicurezza (per lavori in quota)

Parametri chiave delle prestazioni

Resistenza alla trazione: ≥450 MPa

Durezza superficiale: HRC 35–45 (punta dura, nucleo tenace)

Forza di estrazione: ≥8700 N (Q235, piastra in acciaio da 4 mm)

Coppia: ≥10,9 Nm

Resistenza alla nebbia salina: ≥500 ore (zincato a caldo)

Spessore piastra applicabile: 0,5–6 mm (a seconda delle specifiche della punta di foratura)

Scenari applicativi tipici

Copertura: fissaggio di lamiere in acciaio rivestite di colore agli arcarecci in acciaio (resistenza al sollevamento del vento e impermeabilizzazione)

Rivestimento della parete: fissaggio di lamiere in acciaio rivestite di colore alle travi/arcarecci della parete

Rifiniture/scossaline: fissaggio di colmi, gronde e rifiniture angolari di porte/finestre

Altri: sistemi di montaggio fotovoltaici (PV), condotti dell'aria e involucri edilizi in acciaio di scartamento ridotto

Vantaggi principali delle viti autofilettanti per sistemi di rivestimento in acciaio

1. Elimina le fasi di preforatura e maschiatura; installazione rapida e con risparmio di manodopera

2. Impegno stretto; resistente all'allentamento e al distacco

3. Compatibile con vari materiali; altamente versatile

4. Dimensioni compatte; adatto per il collegamento di componenti leggeri e a pareti sottili

Differenziatori

Confronto: viti autofilettanti standard a punta acuta, bulloni standard e rivetti ciechi

I. Principali fattori di differenziazione

1. Foratura e fissaggio integrati; efficienza di installazione estremamente elevata

Dispone di una struttura di taglio con punta di foratura incorporata; elimina la necessità di preforatura o maschiatura. Foratura, filettatura e fissaggio vengono completati in un unico passaggio, riducendo significativamente le fasi del processo: ideale per l'installazione di involucri su larga scala nei cantieri.

2. Testa flangiata esagonale; forte forza di serraggio senza scivolare

Combina un attacco esagonale esterno con una faccia flangiata, consentendo applicazioni a coppia elevata con chiavi elettriche. L'ampia superficie di appoggio riduce al minimo il rischio di sfilamento della filettatura o di taglio della testa, rendendolo adatto a condizioni che comportano vibrazioni o pressione del vento nelle strutture in acciaio.

3. Rondella composita integrata; ottima tenuta impermeabile

Preassemblato in fabbrica con componenti metallici ed EPDM. Rondella composita in gomma: si adatta perfettamente alla superficie del pannello dopo il serraggio; resistente all'invecchiamento e alle temperature estreme; previene le perdite d'acqua alla fonte; specificatamente studiato per l'impermeabilizzazione dei sistemi di involucro edilizio.

4. Materiale indurito, adatto per connessioni metalliche

Temprato a fondo con elevata durezza superficiale; in grado di forare in modo affidabile lamiere di acciaio rivestite di colore da 0,5–6 mm e sezioni di acciaio zincato; la tenacità bilanciata garantisce resistenza alla rottura o allo sfilamento della filettatura durante l'installazione, offrendo una capacità di carico superiore rispetto alle viti autofilettanti standard.

5. Resistenza alla corrosione e agli agenti atmosferici, adatto per ambienti esterni

Presenta trattamenti superficiali standard come zincatura colorata, zincatura a caldo o rivestimento Dacromet; offre un'ottima resistenza alla nebbia salina e alla ruggine; durevole per un uso a lungo termine in impianti industriali all'aperto o costieri; ideale per applicazioni di involucri di strutture in acciaio esterne.

6. Forte impegno del filo, resistente al sollevamento e all'allentamento del vento

Le filettature autofilettanti grossolane specializzate garantiscono un accoppiamento stretto con gli arcarecci in acciaio; fornisce un'eccellente resistenza allo sfilamento e allo scivolamento; resiste ai forti carichi del vento sui tetti e resiste all'allentamento nel tempo.

II. Confronto con altri tipi di elementi di fissaggio (limitazioni)

1. Contro. viti autofilettanti standard a punta acuta: costo unitario più elevato; inadatto per substrati non metallici come legno o plastica.

2. Contro. bulloni standard: capacità di carico inferiore; non può essere utilizzato per giunti strutturali primari portanti; adatto solo per sistemi di involucri e collegamenti a lamiera sottile.

3. Contro. rivetti ciechi: consentono ripetuti disassemblaggi e manutenzioni (a differenza dei rivetti monouso); tuttavia, la resistenza sismica e la tolleranza alla deformazione ripetuta sono inferiori a quelle degli elementi di fissaggio strutturali ad alta resistenza.

Processo di installazione in loco

Viti autofilettanti per sistemi di rivestimento in acciaio Scenari applicabili: coperture di fabbriche, rivestimenti di pareti (lamiere di acciaio rivestite di colore), scossaline e finiture angolari, sistemi di rivestimento in acciaio di scartamento ridotto, ecc.; l'installazione segue le specifiche generali per la costruzione dell'involucro della struttura in acciaio.

I. Preparazione della costruzione

1. Ispezione dei materiali

Verificare specifiche, lunghezza e rivestimento anticorrosione; ispezionare le rondelle composite preassemblate per accertarsi che siano integre ed esenti da distacchi o fessurazioni; distinguere tra le specifiche dei punti di foratura in modo che corrispondano allo spessore totale dei pannelli.

2. Preparazione dello strumento

Cacciavite a bussola esagonale, chiave elettrica a velocità variabile / Preparare un trapano elettrico portatile, regolando in anticipo le impostazioni di velocità e coppia; prepara anche un metro a nastro, un pennarello e un taglierino.

3. Preparazione della superficie di base

Assicurarsi che le superfici dei pannelli e degli arcarecci siano prive di detriti, ruggine o sporgenze; assicurarsi che i giunti di sovrapposizione dei pannelli siano lisci e che le superfici dei pannelli siano prive di deformazioni.

4. Layout e posizionamento

Traccia le linee secondo i disegni per determinare la spaziatura delle viti, garantendo l'allineamento orizzontale e verticale.

II. Operazioni di posizionamento e fissaggio

1. Allineare e montare insieme i pannelli, fissandoli temporaneamente per garantire che la larghezza di sovrapposizione soddisfi le specifiche di progettazione.

2. Applicare una pressione perpendicolare alla superficie del pannello durante la foratura; mantenere l'allineamento verticale: è severamente vietato inclinare o avvitare le viti ad angolo.

3. Forare e fissare a velocità costante, permettendo alla punta autoforante di penetrare nel pannello e nell'arcareccio; evitare una forza improvvisa o eccessiva per evitare la rottura della punta del trapano o la deformazione del pannello.

4. Standard di fissaggio: la flangia deve comprimere la rondella composita in modo che la guarnizione in gomma sia compressa uniformemente e si espanda leggermente verso l'esterno; non stringere eccessivamente, poiché ciò potrebbe rompere la guarnizione di gomma o causare rientranze e perdite sulla superficie del pannello.

5. Sequenza di installazione: Procedere dal centro della campata verso entrambe le estremità e dal centro verso l'esterno per ridurre al minimo lo stress accumulato nei pannelli.

III. Punti chiave di installazione per diverse aree

1. Nel caso di pannelli di copertura posizionare le viti sulle creste delle ondulazioni; è vietato inserire viti nelle vasche (poiché ciò provoca accumulo e perdite d'acqua); spaziatura... Attenersi rigorosamente ai disegni, con particolare attenzione all'aumento della densità dei dispositivi di fissaggio attorno al colmo, alla grondaia e alle grondaie.

2. Installare i pannelli a parete verticali dall'alto verso il basso; aumentare la densità delle viti nei giunti sovrapposti per garantire una tenuta stagna.

3. Applicare un doppio fissaggio su finiture, scossaline angolari e punti di chiusura, con viti distribuite uniformemente su entrambi i lati dell'angolo per evitare arricciamenti dei bordi o perdite d'acqua.

IV. Ispezione e protezione del lavoro finito

1. Ispezione visiva completa: assicurarsi che le viti siano verticali e distanziate uniformemente e che le rondelle siano intatte e posizionate correttamente.

2. Assicurarsi che le superfici dei pannelli siano prive di ammaccature o graffi significativi e che le guarnizioni di sovrapposizione siano intatte.

3. Vietare di calpestare, fare leva o colpire le aree completate per evitare l'allentamento delle viti o il guasto della guarnizione.

4. Sostituire o rielaborare immediatamente eventuali rondelle danneggiate o viti disallineate.

V. Divieti di costruzione

1. Non rimuovere o sostituire le rondelle composite originali; è severamente vietata l'installazione senza rondelle.

2. Non avvitare le viti inclinandole o serrarle eccessivamente con una coppia eccessiva, poiché ciò potrebbe causare perdite o rottura delle viti.

3. Non utilizzare viti con punte usurate o filettature danneggiate.

4. Evitare l'installazione all'aperto durante la pioggia o quando le superfici dei pannelli sono bagnate.

Parametri prestazionali chiave delle viti autofilettanti per sistemi di rivestimento in acciaio

I. Materiale di base e trattamento superficiale

1. Materiale di base: acciaio standard 1022 Acciaio a medio carbonio (temprato); Acciaio inossidabile 410/304 per ambienti ad alta corrosione

2. Trattamento termico: tempra completa (superficie dura, nucleo duro)

3. Anticorrosivo superficiale: zincatura colorata, zincatura a caldo, Dacromet, fosfatazione

4. Rondella abbinata: supporto in acciaio zincato + gomma EPDM (guarnizione resistente agli agenti atmosferici)

II. Durezza e proprietà meccaniche

1. Durezza superficiale: HRC 35–45 (garantisce capacità di foratura, previene la rottura della punta)

2. Resistenza alla trazione: ≥450 MPa

3. Coppia massima: ≥10,9 N·m (specifiche standard)

4. Capacità di estrazione (abbinata a lamiera d'acciaio da 0,5–4 mm + arcareccio): ≥8700 N

III. Specifiche e parametri della filettatura

1. Dimensioni nominali comuni: ST5.5, ST6.3 (principale per progetti di ingegneria)

2. Tipo di filettatura: filettatura autofilettante grossa; profilo affilato, presa forte

3. Tipo di punta di perforazione: punto autoperforante standard; adatto per spessori di lamiera da 0,5 a 6 mm

IV. Parametri della rondella di tenuta

1. Temperatura operativa: da -40°C a 120°C; resistente all'invecchiamento ad alta/bassa temperatura

2. Prestazioni: impermeabile, ammortizzante, previene danni da schiacciamento alle lastre; durata di servizio ≥10 anni

3. Struttura: Preassemblata come una singola unità in fabbrica; non staccabile

V. Parametri anticorrosione e resistenza agli agenti atmosferici

1. Zinco colorato: resistenza alla nebbia salina ≥200 h; adatto per aree di fabbrica interne/asciutte

2. Zincatura a caldo/Dacromet: resistenza alla nebbia salina ≥500 h; adatto per ambienti esterni, umidi e costieri

VI. Parametri di installazione e utilizzo

1. Requisiti di fissaggio: la rondella deve essere compressa uniformemente; evitare di serrare eccessivamente per evitare crepe nella gomma o rientranze sulla superficie della lamiera

2. Profondità di foratura: dopo aver penetrato la lamiera colorata, l'incasso effettivo nell'arcareccio in acciaio deve essere ≥25 mm

3. Applicazione: collegamento di lastre di rivestimento sottili (coperture, pannelli a parete, scossaline/rivestimenti); non adatto all'uso in giunti strutturali portanti primari
