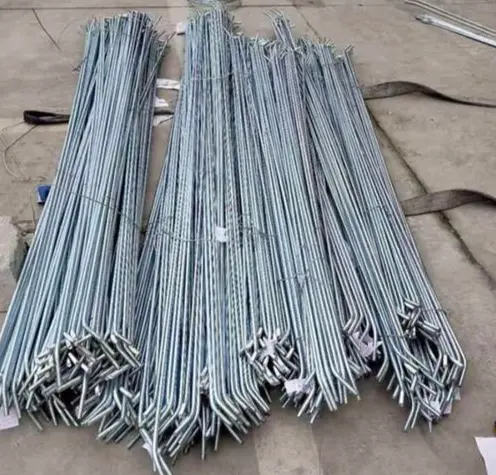

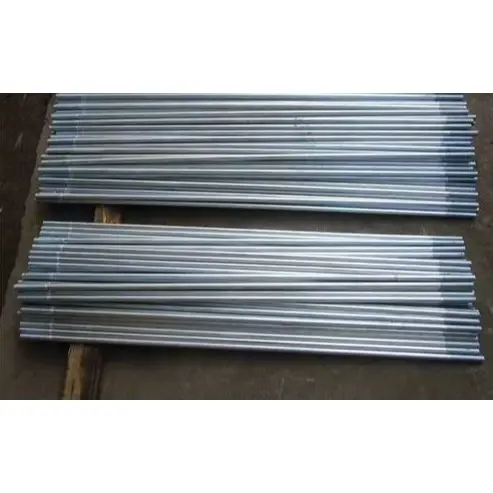

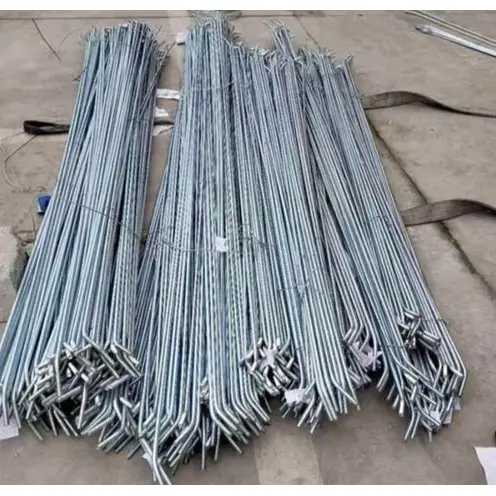

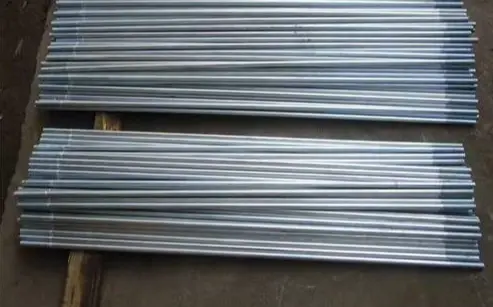

Tiranti in acciaio zincato per controventi strutturali

I tiranti in acciaio zincato per controventi strutturali (noti anche come tiranti zincati a caldo o tiranti in acciaio) sono componenti strutturali rotondi in acciaio utilizzati nelle strutture in acciaio, come impianti industriali, tetti, pareti e sistemi di montaggio fotovoltaici, per resistere alle forze di trazione, trasferire carichi orizzontali, stabilizzare gli arcarecci e le travi delle pareti e prevenire l'instabilità laterale.

Definizione e configurazione del prodotto

I. Informazioni di base sul prodotto

Materiale: Q235B standard; Q355B per applicazioni a carico elevato. L'acciaio tondo viene sottoposto a trafilatura a freddo, bonifica e filettatura su entrambe le estremità.

Anticorrosivo: zincato a caldo (HDG); spessore del rivestimento di zinco ≥70–100μm; adatto per ambienti costieri esterni o altamente corrosivi.

Funzione: i tipi includono tiranti diritti (tiranti orizzontali), tiranti diagonali (ginocchiere/rinforzi antivento) e tiranti regolati con tenditore a vite (tensione regolabile).

II. Configurazione completa (assemblaggio standard)

1) Corpo tirante (1 pezzo)

Diametro: φ8/10/12/14/16 mm (φ12 è il più comune).

Filettature: M8/M10/M12/M14/M16 su entrambe le estremità (adattate al diametro); la lunghezza del filo è 2d-3d per estremità.

Lunghezza: personalizzata in base alla campata; tolleranza ±5mm; disponibile nelle versioni completamente filettate o filettate a doppia estremità.

Superficie: zincata a caldo; resistenza alla nebbia salina ≥500h.

2) Accessori di fissaggio (1 set per ciascuna estremità)

Dadi esagonali: Grado 4.8 / Grado 8; zincato a caldo. ·Rondelle piane: Q235 / zincate; distribuire la pressione e prevenire i graffi.

·Rondelle elastiche/dadi di bloccaggio: impediscono l'allentamento dovuto alle vibrazioni (obbligatorio per coperture/zone esposte al vento).

3) Accessori di regolazione/collegamento (opzionali in base alle esigenze)

·Tenditori (regolatori tiranti): tipi a forcella o con corpo chiuso; forgiato in acciaio 45#, zincato a caldo; campo di regolazione: ±50–150mm.

·Piastre con alette/piastre di connessione: Q235B/Q355B; spessore ≥10mm; zincato a caldo; per il collegamento ad arcarecci/travi/colonne.

·Protezioni della filettatura: prevengono danni alla filettatura o corrosione durante il trasporto/l'installazione.

·Tubi puntone (per aste di compressione): tubo in acciaio φ42/48 con tirante interno; garantisce stabilità sotto compressione.

III. Panoramica rapida dei parametri chiave

·Materiale: Q235B (σₛ ≥ 235MPa) / Q355B (σₛ ≥ 355MPa).

·Resistenza alla trazione: ≥400MPa (Q235) / ≥470MPa (Q355).

·Rivestimento zincato: ≥85μm (esterno), ≥100μm (costiero).

·Specifiche comuni: φ12 (M12), lunghezza 1–6 m.

IV. Scenari applicativi tipici

·Copertura di fabbrica: Tiranti diritti (tra arcarecci) + tiranti diagonali (resistenza al vento) + tenditori (regolazione della tensione).

·Rivestimento murario: Tiranti diagonali per travi murarie; prevenire il rigonfiamento della parete o lo spostamento laterale.

·Sistemi di fissaggio fotovoltaico: Tiranti longitudinali/trasversali; migliorare la stabilità contro i carichi di vento e neve. Vantaggi fondamentali

1. Resistenza alla ruggine e alla corrosione: il rivestimento zincato li rende adatti a condizioni operative esterne e umide.

2. Elevata resistenza alla trazione: trattiene efficacemente l'oscillazione dell'arcareccio e migliora la rigidità strutturale complessiva.

3. Lunghezza regolabile: le lunghezze possono essere regolate con precisione in loco, garantendo un'elevata adattabilità di installazione.

4. Efficienza: leggero ed economico, facilita l'installazione in batch conveniente.

Punti salienti differenzianti

I. Rispetto ai tiranti in acciaio nero/verniciati

1. Superiore resistenza alla corrosione e agli agenti atmosferici

Subisce una completa zincatura a caldo; lo spesso rivestimento metallurgico blocca l'umidità e la nebbia salina, consentendo l'uso a lungo termine in ambienti esterni, umidi o costieri. Al contrario, le parti standard in acciaio nero si arrugginiscono facilmente e i rivestimenti di vernice si sbucciano o si sfaldano, rendendo necessarie frequenti rimozioni e riverniciature, con conseguenti elevati costi di manutenzione.

2. Maggiore durata

La durata utile supera i 20 anni in condizioni normali, superando di gran lunga le parti verniciate (3-5 anni), rendendoli ideali per strutture permanenti in acciaio esterne come edifici industriali e sistemi di montaggio fotovoltaici.

3. Eccellente integrità della superficie

Il rivestimento in zinco è resistente all'usura e agli urti, riducendo al minimo i danni durante il trasporto e l'installazione. Le filettature sono resistenti alla ruggine e al grippaggio, garantendo uno smontaggio agevole durante la manutenzione futura.

4. Aspetto uniforme e facile ispezione

Presenta una finitura grigio-argento uniforme, che consente una facile identificazione visiva delle specifiche e della qualità in loco.

II. Rispetto ai tiranti in acciaio inossidabile

1. Eccezionale rapporto costi-prestazioni

I costi di approvvigionamento sono notevolmente inferiori a quelli dei tiranti in acciaio inox; in condizioni corrosive standard, le prestazioni complessive sono comparabili, portando a sostanziali riduzioni dei costi di progetto.

2. Proprietà meccaniche stabili

Prodotto principalmente in acciaio Q235B/Q355B; resistenza e tenacità soddisfano i requisiti di carico di trazione per le strutture in acciaio, garantendo capacità portante affidabile e resistenza alla deformazione.

3. Elevata adattabilità di elaborazione

Lunghezze e filettature personalizzabili; compatibile con accessori come tenditori e tubi distanziatori, offrendo flessibilità per l'installazione, l'allineamento e il tensionamento in loco.

III. Vantaggi unici

1. Portanza mirata e struttura semplice: gestisce principalmente carichi di trazione; leggero e poco ingombrante; trattiene efficacemente lo spostamento laterale degli arcarecci e delle circonferenze delle pareti, migliorando la stabilità strutturale complessiva; funge da elemento di tensione semplice ed efficiente nelle strutture in acciaio.

2. Sistema di supporto completo: compatibile con una serie completa di accessori, come dadi zincati, rondelle, tenditori e piastre di rinforzo, dotati di trattamenti anticorrosione abbinati per prevenire la corrosione galvanica e garantire una protezione uniforme.

3. Installazione conveniente: il design filettato a doppia estremità consente la regolazione fine della tensione e dell'allineamento utilizzando i dadi, con conseguente elevata efficienza durante la costruzione e la regolazione.

IV. Brevi limitazioni

1. Prestazioni in ambienti difficili: la resistenza alla corrosione è inferiore a quella dell'acciaio inossidabile in ambienti altamente corrosivi o fortemente acidi/alcalini.

2. Costo: il prezzo unitario è superiore rispetto ai tiranti standard in ferro nero, il che comporta un investimento iniziale leggermente superiore.

V. Riepilogo della selezione

· Ambienti interni asciutti, strutture temporanee o rigoroso controllo dei costi → Scegli tiranti in acciaio nero o verniciati.

· Luoghi esterni/esposti, aree costiere, condizioni di corrosione standard o necessità di prestazioni a lungo termine ed esenti da manutenzione → Dare priorità ai tiranti in acciaio zincato.

· Ambienti chimici con forte corrosione o elevati requisiti di pulizia → Scegliere tiranti in acciaio inossidabile.

Processo di costruzione in loco

I tiranti in acciaio zincato per controventi strutturali sono applicabili a: tiranti per arcarecci di fabbrica, tiranti per pareti, tiranti per montaggio fotovoltaico e tiranti regolati con tenditore. Il materiale di base è tipicamente acciaio tondo zincato a caldo Q235B/Q355B; l'installazione è conforme agli standard della struttura in acciaio.

I. Preparazione della costruzione

1. Ispezione del materiale: verificare il diametro, la lunghezza e le specifiche della filettatura del tirante; verificare la presenza di un rivestimento zincato integro e assicurarsi che le filettature siano esenti da ammaccature, ruggine o sezioni spellate; assicurarsi che gli accessori (dadi zincati, rondelle piatte, rondelle elastiche, tenditori, fazzoletti) siano in buone condizioni. Vietare severamente di mischiare accessori con specifiche o processi produttivi diversi.

2. Preparazione degli strumenti: chiavi inglesi, prese, metri a nastro, piombini e martelli a mano; per la regolazione dei tiranti predisporre piedi di porco e chiavi di tensionamento; garantire la disponibilità di tutti i dispositivi di sicurezza per i lavori in quota. 3. Verifica della base: assicurarsi che le piastre di connessione e i fori/diametri preforati per travi, colonne, arcarecci e circonferenze delle pareti siano conformi ai disegni; assicurarsi che i componenti siano posizionati correttamente e fissati temporaneamente in modo sicuro.

4. Briefing tecnico: Definire chiaramente la disposizione, la pendenza e i requisiti di tensionamento dei tiranti, distinguendo tra le specifiche di installazione per tiranti diritti, tiranti diagonali e tiranti a tenditore.

II. Processo di installazione e punti chiave operativi

(A) Tiranti filettati doppi standard (tiranti diritti/diagonali)

1. Inserimento: infilare entrambe le estremità del tirante attraverso i fori preforati nei componenti in sequenza, assicurandosi che l'asta rimanga diritta senza attorcigliamenti o torsioni.

2. Posizionamento degli accessori: installare i componenti nell'ordine: rondella piatta → rondella elastica → dado; sfalsare la spaccatura della rondella elastica per garantire un effetto antiallentamento.

3. Serraggio iniziale: serrare simmetricamente i dadi su entrambe le estremità per applicare la tensione di base ed eliminare l'allentamento dei componenti.

4. Serraggio finale: serrare per fasi, applicando la forza simultaneamente su entrambe le estremità per garantire una tensione uniforme e una rettilineità complessiva; non serrare completamente un lato alla volta, poiché ciò causerebbe il disallineamento dei componenti e la concentrazione localizzata delle sollecitazioni.

5. Allineamento: verificare la rettilineità e l'inclinazione utilizzando un filo a piombo o un filo di allineamento; regolare con precisione le posizioni dei dadi secondo necessità.

(B) Tiranti del tenditore (tipo regolabile)

1. Collegare entrambe le estremità del tirante ai nodi strutturali e installare i dadi senza stringere.

2. Ruotare il corpo del tenditore per regolare la tensione, controllando la tenuta complessiva per garantire che la geometria strutturale e la verticalità soddisfino le specifiche di progettazione.

3. Una volta effettuata la regolazione, bloccare i dadi anti-allentamento su entrambi i lati del tenditore per impedirne la rotazione o l'allentamento durante la manutenzione.

4. Per i gruppi di tiranti paralleli, garantire un tensionamento costante e una distribuzione equilibrata del carico.

(C) Installazione con tubi distanziatori

Infilare il tirante attraverso l'interno del tubo distanziale in acciaio; installare rondelle e dadi sulle sezioni filettate che sporgono da entrambe le estremità. Assicurarsi che il tubo distanziale sia a filo con i componenti (verticalmente o orizzontalmente) senza inclinarsi o lasciare spazi vuoti.

III. Requisiti di costruzione per posizione

1. Tiranti dell'arcareccio del tetto: i tiranti orizzontali devono rimanere a livello e i tiranti diagonali devono essere installati agli angoli previsti; tutti i tiranti devono essere tensionati e tesi per eliminare i giochi e migliorare la stabilità complessiva degli arcarecci.

2. Tiranti a parete: installare in sequenza dall'alto verso il basso controllando la verticalità dei componenti della parete; assicurarsi che i tiranti non interferiscano con porte, finestre o pannelli di rivestimento.

3. Collegamenti angolari e terminali: assicurarsi che tutti i raccordi siano completi, implementare doppie misure anti-allentamento e applicare rinforzi aggiuntivi nelle aree soggette a carichi di vento elevati.

IV. Ispezione e protezione del lavoro finito

1. Ispezione visiva: i tiranti devono essere diritti senza piegarsi e il rivestimento zincato deve essere privo di danni estesi; i raccordi devono essere completi, con dadi completamente serrati e rondelle elastiche completamente compresse.

2. Ispezione funzionale: l'insieme non deve presentare allentamenti o oscillazioni; le dimensioni strutturali e gli angoli di inclinazione devono essere conformi ai disegni.

3. Protezione del lavoro finito: È vietato calpestare, urtare o causare bruciature di saldatura ai tiranti o al rivestimento zincato; prevenire la contaminazione di malta o olio sulle aree filettate.

4. Riparare tempestivamente i graffi localizzati nel rivestimento zincato applicando vernice ricca di zinco per ripristinare la protezione dalla corrosione.

V. Divieti di costruzione

1. È severamente vietato omettere rondelle piatte o elastiche, installare set di raccordi incompleti o mescolare raccordi non zincati.

2. È vietato forzare, torcere o utilizzare il riscaldamento a fiamma per raddrizzare i tiranti per evitare danni materiali o guasti al rivestimento zincato.

3. Non utilizzare tiranti con filettature danneggiate, rivestimenti zincati gravemente scrostati o deformati/piegati.

4. È severamente vietato stringere eccessivamente i dadi per evitare la rottura della filettatura o la deformazione dei componenti.

5. Implementare misure protettive durante la costruzione all'aperto in caso di pioggia per prevenire la ruggine causata da un prolungato accumulo di acqua sulle filettature.

Parametri prestazionali chiave dei tiranti in acciaio zincato per controventi strutturali

Standard: GB/T 700, GB/T 13912, GB 50017

I. Materiale base e proprietà meccaniche

1. Materiali comuni

· Norma: Q235B; Robusto/Lunga portata: Q355B

2. Indicatori meccanici

3. Specifiche asta: Diametri comuni: φ8, φ10, φ12, φ14, φ16 mm; Lunghezza: personalizzata in base ai disegni (standard 1–6 m); Tolleranza sulla lunghezza: ±5 mm

II. Parametri del thread

1. Specifiche della filettatura: adatta al diametro dell'acciaio tondo (M8, M10, M12, M14, M16)

2. Tipo di filettatura: filettatura esterna a doppia estremità; la lunghezza della filettatura a ciascuna estremità è 2–3 volte il diametro nominale

3. Precisione del filo: 6 g; vestibilità morbida, antigrippaggio

III. Proprietà del rivestimento galvanizzato (preferibilmente zincatura a caldo)

1. Spessore del rivestimento

· Uso esterno standard: ≥70 μm

· Ambienti costieri/altamente corrosivi: ≥85 μm

2. Adesione: legame metallurgico; nessun peeling o sfaldamento all'impatto

3. Resistenza alla corrosione: test in nebbia salina ≥500 h; durata di servizio >20 anni in normali condizioni esterne

IV. Parametri accessori

1. Grado del dado: Classe 4.8 / Classe 8; zincato a caldo (stesso materiale); adattamento preciso con le filettature

2. Rondella piatta: materiale Q235, zincato a caldo; distribuisce la pressione di contatto; protegge la vernice/rivestimento dei componenti

3. Rondella elastica: elevata elasticità; utilizzato principalmente in aree ad alte vibrazioni o vento forte per evitare l'allentamento

4. Tenditore (regolabile): Materiale: acciaio forgiato 45#, completamente zincato a caldo; campo di regolazione standard: ±50–150 mm mm

V. Parametri di utilizzo e installazione

1. Modalità di carico: progettata solo per carichi di trazione; è severamente vietata l'esposizione a compressione, flessione o carichi laterali.

2. Requisiti di installazione: Il tirante deve rimanere diritto, esente da torsioni o attorcigliamenti; i dadi su entrambe le estremità devono essere serrati simmetricamente.

3. Idoneità ambientale: intervallo di temperatura operativa da -20°C a 80°C; evitare il contatto prolungato con acidi forti o alcali forti.

VI. Caratteristiche aggiuntive

1. Finitura superficiale: grigio argento opaco con colorazione uniforme; resistente all'usura e agli urti.

2. Riutilizzabilità: il rivestimento zincato della filettatura fornisce una lubrificazione intrinseca, impedendo al gruppo di grippare o strappare le filettature durante lo smontaggio per la manutenzione.
