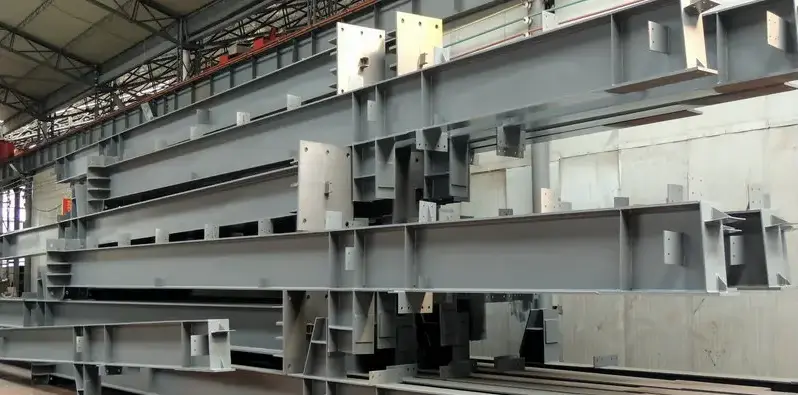

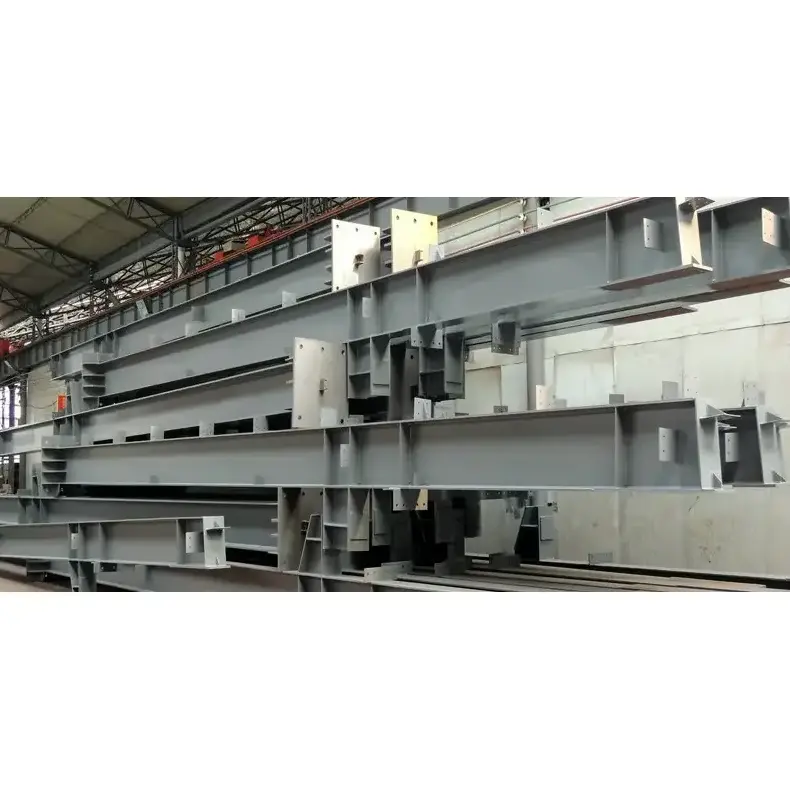

La colonna in acciaio con trave ad H per carichi pesanti funge da elemento strutturale portante verticale centrale di HAISHENG. Realizzate in acciaio strutturale Q355B/Q235B di alta qualità e conforme agli standard, queste colonne sono disponibili in due tipi di sezione trasversale della trave ad H: laminata a caldo e saldata. Ogni prodotto è sottoposto a un processo di produzione di precisione in più fasi ed è abbinato a componenti di connessione standardizzati e trattamenti anticorrosione professionali, che lo rendono adatto a soddisfare i requisiti di carico verticale di un'ampia varietà di progetti di strutture in acciaio.
La nostra fabbrica mantiene ampie riserve di stock e supporta la personalizzazione di componenti non standard o dalla forma unica. Rispetto alle normali colonne in acciaio, i nostri prodotti offrono vantaggi distinti, tra cui capacità di carico superiore, forte resistenza sismica, cicli di costruzione più brevi e riciclabilità. Di conseguenza, sono la scelta preferita per le colonne portanti in acciaio negli edifici industriali, nelle infrastrutture pubbliche e nei progetti di edilizia commerciale e residenziale.
- Materiale e processo: fabbricato utilizzando acciaio strutturale Q355B/Q235B bassolegato e ad alta resistenza, utilizzando travi ad H laminate a caldo o saldate come profilo di base. Le colonne vengono lavorate attraverso una serie completa di fasi di produzione standardizzate: taglio CNC, assemblaggio dei componenti, saldatura automatizzata ad arco sommerso, raddrizzamento della flangia, granigliatura per la rimozione della ruggine e applicazione del rivestimento anticorrosivo.
- Funzione principale: fungendo da elemento portante verticale primario all'interno della struttura principale di un edificio, la colonna riceve e supporta i carichi dal tetto e dai piani superiori, trasmettendo stabilmente queste forze verso il basso alle fondamenta, sostenendo così l'intera struttura strutturale dell'edificio.
- Componenti standard: il gruppo colonna in acciaio con trave ad H per carichi pesanti comprende il corpo principale della colonna con trave ad H, piastre di base ispessite, irrigidimenti di rinforzo e piastre di connessione. Possiamo anche fornire bulloni ad alta resistenza specifici per il progetto e altri elementi di fissaggio di connessione come pacchetto completo, consentendo il sollevamento e l'assemblaggio immediati al momento della consegna.
- Infrastrutture industriali: fabbriche con strutture in acciaio di piccole, medie e grandi dimensioni, magazzini, officine di produzione e piattaforme industriali in acciaio.
- Edifici pubblici: stadi sportivi di grandi dimensioni, padiglioni espositivi e strutture di supporto comunali.
- Progetti commerciali e residenziali: grattacieli e grattacieli, ville prefabbricate in acciaio di scartamento ridotto e complessi commerciali.
- Campi specializzati: pilastri di ponti ausiliari, strutture di supporto energetico e petrolchimico, basi logistiche e di stoccaggio e altri progetti di strutture in acciaio.
La disposizione meccanica della sezione trasversale delle nostre colonne in acciaio con trave ad H per carichi pesanti è stata ottimizzata professionalmente; la loro resistenza alla compressione verticale e alla flessione laterale superano di gran lunga quelle delle colonne in acciaio standard. Capaci di supportare campate estremamente ampie e carichi pesanti sul pavimento, forniscono un supporto stabile per edifici a più piani e impianti industriali pesanti. Ciò elimina sostanzialmente i rischi tecnici, come la deformazione delle colonne o la capacità di carico insufficiente, e li rende ideali per ambienti di costruzione con carichi elevati.
Le colonne sono caratterizzate da una struttura stampata monopezzo rigida e integrale con eccellente resistenza alla torsione e alla deformazione. Sono prodotti nel rigoroso rispetto delle norme nazionali per la progettazione sismica delle strutture in acciaio. Capaci di resistere a forze esterne come forti venti e terremoti, migliorano efficacemente la stabilità complessiva dell'edificio. Inoltre, mantenendo un rapporto di snellezza delle colonne pari a ≤150, preveniamo problemi di instabilità delle colonne, garantendo una sicurezza completa a lungo termine per l'edificio e riducendo al minimo i rischi futuri associati alla manutenzione e alle operazioni.
Tutti i componenti strutturali sono sottoposti a prefabbricazione standardizzata presso il nostro impianto di produzione dedicato, garantendo che le tolleranze dimensionali, la qualità della saldatura e la perpendicolarità delle superfici finali soddisfino standard rigorosi. Sul posto non sono richiesti tagli o saldature secondarie; l'installazione si completa semplicemente tramite il sollevamento e le connessioni bullonate. Ciò semplifica notevolmente le procedure di costruzione in loco, riducendo direttamente il ciclo di costruzione di oltre il 30% e aiuta gli appaltatori a risparmiare sia sui costi di manodopera che relativi alla pianificazione.
Acquistiamo esclusivamente profili in acciaio Q235B/Q355B conformi agli standard nazionali dai principali produttori rinomati. Questi materiali sono caratterizzati da composizione uniforme, elevata tenacità e bassi livelli di impurità, eliminando così il rischio di fessurazioni o fratture fragili a livello del materiale di base. Le colonne supportano un doppio trattamento anticorrosivo, che combina la zincatura a caldo con rivestimenti protettivi, che le rende adatte ad ambienti esterni complessi che comportano temperature estreme. In condizioni operative normali, le colonne in acciaio finite vantano una durata di oltre 20 anni.
Rispetto alle colonne in cemento o alle colonne in acciaio di forma irregolare, le colonne in acciaio con travi ad H della serie HW/HM/HN occupano meno spazio in sezione trasversale, garantendo una vista interna più aperta e senza ostacoli. Ciò facilita la disposizione delle attrezzature di produzione su larga scala, la disposizione degli scaffali del magazzino e la pianificazione generale del sito all'interno di una struttura, massimizzando così la superficie utilizzabile all'interno dell'edificio. Questo design è particolarmente adatto per fabbriche di piccole e medie dimensioni e progetti di magazzini ad alta densità.
Offriamo una copertura completa di tutte le specifiche e modelli, con lunghezze standard che vanno da 3 a 12 metri disponibili per la spedizione diretta immediata. Inoltre, sulla base dei disegni costruttivi del cliente, forniamo servizi personalizzati, tra cui altezze non standard, fori di installazione preforati, posizionamento personalizzato di piastre di rinforzo e smussatura, per soddisfare pienamente le diverse esigenze dei progetti di costruzione di strutture in acciaio industriali, municipali, commerciali e internazionali.
Prodotte utilizzando acciaio ecologico di alta qualità, le nostre operazioni di produzione e lavorazione generano zero emissioni inquinanti. In caso di demolizione di edifici o di ristrutturazione di progetti, queste colonne in acciaio con trave ad H per carichi pesanti possono essere direttamente riciclate, fuse e riutilizzate, con un tasso di riciclaggio superiore al 95%. Ciò non solo è conforme agli standard globali di bioedilizia, ma aiuta anche a ridurre i costi complessivi di appalto del progetto, bilanciando efficacemente la responsabilità ambientale con l’efficienza economica.
Le nostre colonne in acciaio con trave ad H per carichi pesanti sono tagliate a lunghezze precise utilizzando macchine da taglio CNC dedicate. Controlliamo rigorosamente le tolleranze dimensionali entro ± 2 mm e garantiamo una perpendicolarità della faccia finale di ≤ 1,5 mm. Ciò garantisce che entrambe le estremità della colonna siano perfettamente piane, con il risultato di spazi minimi nei giunti di connessione e prevenendo problemi come il disallineamento dell'installazione o uno scarso adattamento.
Le basi delle colonne sono dotate di piastre di base specializzate e ispessite e sono sottoposte a saldatura completa a completa penetrazione. I cordoni di saldatura sono robusti, solidi e privi di porosità o inclusioni di scorie, rafforzando così in modo significativo la connessione strutturale tra la base della colonna e la fondazione. Ciò elimina il rischio di distacco della piastra di base o di rotture della saldatura in condizioni operative di carico pesante.
Sulla base dei disegni costruttivi del cliente, eseguiamo fasi di lavorazione personalizzate come la foratura delle estremità, la saldatura delle piastre di collegamento e la smussatura delle superfici. Il posizionamento di tutti i fori, i diametri dei fori e gli angoli smussati sono rigorosamente allineati agli standard di installazione del settore, garantendo la piena compatibilità con i principali componenti di connessione disponibili sul mercato.
Utilizziamo uniformemente un metodo di rimozione della ruggine a doppio processo, che combina la granigliatura passante e la sabbiatura, per eliminare completamente scaglie di laminazione, ruggine e macchie di olio dalle superfici in acciaio. Il grado di rimozione della ruggine risultante soddisfa gli standard nazionali di accettazione delle costruzioni, ponendo così una solida base per il successivo rivestimento anticorrosivo e prevenendo problemi come il distacco del film di vernice e la corrosione localizzata.
Utilizziamo un sistema di rivestimento a spruzzo stratificato costituito da un primer epossidico ricco di zinco accoppiato con uno strato di finitura specializzato, garantendo uno spessore uniforme del film secco e un'adesione eccezionale. In alternativa, su richiesta è possibile personalizzare il processo di zincatura a caldo anticorrosione. Queste doppie soluzioni sono progettate per soddisfare i requisiti specifici di vari ambienti operativi, inclusi ambienti interni, esposizioni esterne e regioni costiere altamente corrosive.
- Norma sull'acciaio con sezione ad H laminata a caldo: GB/T 11263-2024 (ufficialmente in vigore dal 1 maggio 2025)
- Standard generale di progettazione della struttura in acciaio: GB 50017-2017
- Specifiche per acciaio con sezione ad H per strutture edili: JG/T 581-2023
- Specifiche per la costruzione mediante saldatura di strutture in acciaio: GB 50661
|
Materiale |
Resistenza allo snervamento (ReH) |
Resistenza alla trazione (Rm) |
Allungamento(A) |
Resistenza all'impatto (-20 ℃) |
|
Q235B |
≥235MPa |
375–500 MPa |
≥26% |
≥27J |
|
Q355B |
≥355MPa |
470–630 MPa |
≥20% |
≥34J |
- Classificazione della sezione trasversale: HW (flangia larga: preferita per colonne in acciaio, offre una capacità portante ottimale); HM (flangia media: colonne portanti per uso generale); HN (flangia stretta: utilizzata principalmente per travi in acciaio, adattabile per colonne secondo necessità)
- Formato notazione specifica: Altezza H × Larghezza flangia B × Spessore anima t₁ × Spessore flangia t₂
- Specifiche della serie HW più venduta: HW100×100 (6×8), HW200×200 (8×12), HW300×300 (10×15), HW400×400 (12×20)
- Area della sezione trasversale A: 63,53 cm²
- Momento d'inerzia: Ix = 4770 cm⁴, Iy = 1600 cm⁴
- Raggio di rotazione: ix = 8,67 cm, iy = 5,02 cm
- Modulo di sezione: Wx = 477 cm³, Wy = 160 cm³
- Peso teorico: 49,9 kg/m
- Formula per il calcolo del rapporto di snellezza: λ = L0 / i (dove L0 è la lunghezza effettiva e i è il raggio di rotazione)
- Rapporto di snellezza consentito: per le colonne in acciaio realizzate in acciaio di qualità Q235B/Q355B, il rapporto è uniformemente limitato a ≤ 150 per mitigare il rischio di instabilità strutturale.
- Formula di stabilità alla compressione assiale: N ≤ φAf (dove φ = coefficiente di stabilità, A = area della sezione trasversale, f = resistenza a compressione di progetto).
- Tolleranze di taglio: Lunghezza ±2 mm; perpendicolarità della faccia terminale ≤1,5 mm.
- Standard di saldatura: le saldature di testa utilizzano un processo a piena penetrazione; grado di qualità della saldatura ≥ Grado II; soggetto a test non distruttivi ad ultrasuoni al 100%.
- Formatura e Correzione: Raddrizzatura complessiva eseguita dopo la saldatura; rettilineità della colonna ≤ L/1000; le anime e le flange devono essere esenti da crepe, laminazioni, sbavature e altri difetti.
- Processo di zincatura a caldo: spessore del rivestimento ≥85 μm; la durata di servizio in ambienti esterni e all'aperto raggiunge i 15-20 anni.
- Sistema di rivestimento protettivo: combinazione di primer e finitura epossidici ricchi di zinco; spessore totale del film secco ≥120 μm.
- Idoneità ambientale: capace di funzionamento stabile in un intervallo di temperature compreso tra -20°C e +60°C; possiede caratteristiche prestazionali complete tra cui resistenza al vento, resistenza sismica, resistenza agli agenti atmosferici e resistenza alla corrosione.
HAISHENG gestisce cinque principali basi di produzione strategicamente situate tra Tianjin, Fujian, Shandong e Hubei, vantando una capacità annua di componenti per strutture in acciaio superiore a 50.000 tonnellate. Manteniamo un ampio stock di colonne in acciaio con travi ad H per carichi pesanti; le specifiche standard (3–12 metri) vengono spedite lo stesso giorno in cui viene effettuato l'ordine. I prodotti personalizzati non standard vengono realizzati e consegnati entro 7-15 giorni lavorativi. Supportiamo le esportazioni transfrontaliere di contenitori completi, garantendo che il nostro ritmo di consegna sia perfettamente in linea con i requisiti di programmazione dei progetti di ingegneria nazionali e internazionali.
L'azienda possiede qualifiche di Grado I e Grado II per la costruzione di strutture in acciaio, nonché qualifiche di appalto generale per la costruzione di edifici. Possediamo numerosi brevetti nazionali che coprono tecnologie come il rinforzo sismico e le strutture in acciaio resistenti alla torsione. Tutti i prodotti vengono spediti accompagnati da certificati dei materiali, rapporti di test non distruttivi e certificati di conformità di fabbrica, soddisfacendo pienamente gli standard di offerta, gara e accettazione richiesti per progetti di ingegneria sia a livello nazionale che all'estero.
Forniamo una suite completa di servizi che copre l'intero ciclo di vita del progetto: il supporto pre-vendita include la selezione della soluzione, calcoli del carico e preventivi gratuiti; durante la fase di vendita offriamo aggiornamenti in tempo reale sull'avanzamento della produzione e rapporti sui controlli di qualità; e il supporto post-vendita offre guida tecnica gratuita per l'installazione e consulenza tecnica a vita. Offriamo una soluzione unica per risolvere le sfide dell'intero processo, dall'approvvigionamento e personalizzazione all'installazione e manutenzione, riducendo così in modo significativo i costi complessivi per l'acquirente.
Attualmente, la nostra intera gamma di colonne in acciaio con travi ad H per carichi pesanti, disponibili nelle qualità di acciaio Q235B e Q355B, è disponibile in magazzino e pronta per la vendita immediata. Offriamo la consegna gratuita di campioni, disegni tecnici dettagliati gratuiti e servizi esclusivi di personalizzazione per componenti non standard o specializzati. Sia che abbiate bisogno di un ordine piccolo e sporadico per un'officina modesta o di un appalto su larga scala per un importante progetto infrastrutturale all'estero, HAISHENG è completamente attrezzato per fornire soluzioni e preventivi su misura per soddisfare le vostre esigenze specifiche.
Contattaci oggi per ricevere gli ultimi prezzi in tempo reale, un manuale completo delle specifiche tecniche e un piano di approvvigionamento personalizzato appositamente per il tuo progetto!
