Piastre di base in acciaio incassate per installazione strutturale

Comunemente note come piastre incassate o componenti in acciaio incassati, le piastre di base in acciaio incassate per installazione strutturale sono connettori di ancoraggio prefabbricati essenziali per le nuove costruzioni in acciaio-calcestruzzo. Fabbricate in fabbrica saldando barre di ancoraggio su una piastra di acciaio laminata a caldo, vengono annegate all'interno di travi, colonne, pareti o fondazioni prima del getto di calcestruzzo, lasciando la superficie della piastra esposta per fungere da base per la successiva saldatura. A differenza degli ancoraggi chimici o ad espansione post-installati, queste piastre incassate si affidano al calcestruzzo che racchiude le barre di ancoraggio per ottenere l'incastro meccanico e il trasferimento del carico. Offrono una resistenza alla fatica superiore, un'elevata capacità di carico e garantiscono zero danni strutturali, soddisfacendo i requisiti di connessione in una gamma completa di scenari, dalle applicazioni strutturali standard ai carichi pesanti/dinamici e agli ambienti costieri soggetti a corrosione.

Definizione e funzioni del prodotto

I. Definizione del prodotto

Il gruppo completo della piastra di base in acciaio incassato è costituito da una piastra frontale e barre di ancoraggio posteriori saldate, comprendenti tre sezioni funzionali: la piastra piana principale, il sistema di ancoraggio portante ed elementi di posizionamento ausiliari. Una volta incassate, le barre di ancoraggio vengono completamente rivestite in calcestruzzo, mentre la superficie esposta della piastra viene saldata in loco a mensole in acciaio, travi in ​​acciaio, strutture per facciate continue o supporti per tubi. Ciò crea una connessione rigida tra la struttura in calcestruzzo e acciaio, facilitando il trasferimento di tutte le forze interne al giunto. II. Capacità funzionali in loco

1. Trasferimento del carico multidirezionale: resiste contemporaneamente alla compressione verticale, al taglio orizzontale e ai momenti flettenti eccentrici; sopporta carichi ciclici come le operazioni di avvio/arresto della gru e le vibrazioni delle apparecchiature.

2. Connessione al nodo: sostituisce le mensole in calcestruzzo gettate in opera; semplifica la realizzazione del giunto acciaio-calcestruzzo e standardizza le interfacce di connessione.

3. Posizionamento di precisione: blocca gli assi di installazione e le elevazioni delle strutture in acciaio, prevenendo il successivo spostamento o il disallineamento dei componenti in acciaio.

4. Supporto temporaneo: funge da spessori temporanei o supporti di sollevamento per componenti in acciaio durante la costruzione, riducendo la necessità di impalcature temporanee.

Classificazione e selezione dei prodotti

I. Classificazione per applicazione portante

1. Piastre strutturali primarie incastonate: piastre spesse Q235B/Q355B utilizzate per nodi portanti critici come piastre di base di colonne in acciaio, collegamenti di travi primarie/secondarie e supporti di travi di gru; richiede prove di estrazione delle saldature.

2. Piastre incassate strutturali/secondarie: piastre sottili standard da 8–12 mm utilizzate per nodi portanti secondari come ringhiere, controsoffitti, supporti di servizio e strutture di pareti esterne; non richiede prove di capacità portante.

3. Piastre incassate ispessite per carichi pesanti: piastre principali ispessite da 16–30 mm con nervature di rinforzo; utilizzato per piattaforme di attrezzature pesanti e supporti di fondazione soggetti ad elevati momenti flettenti.

II. Classificazione in base alla struttura della barra di ancoraggio posteriore

1. Tipo di barra di ancoraggio diritta: tipo standard del settore con più barre tonde in acciaio saldate verticalmente alla superficie della piastra; adatto per nodi di carico statico standard; costo di produzione più basso.

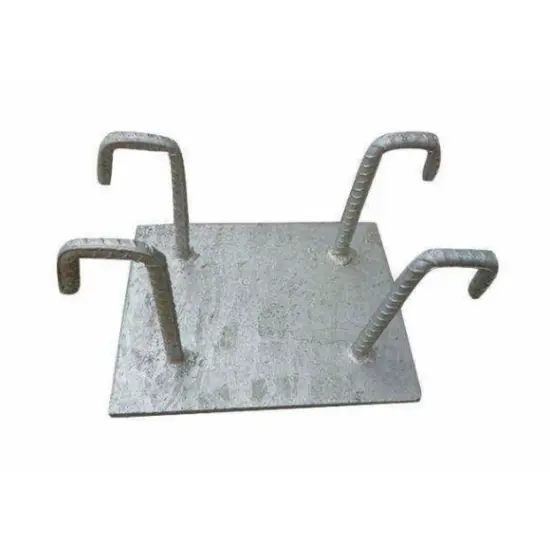

2. Tipo di barra di ancoraggio con gancio a L: le barre di ancoraggio presentano una curvatura a freddo di 90° con lunghezze di sezione diritta conformi; la resistenza allo sfilamento è aumentata del 25%–40%; utilizzato per nodi a sbalzo ad alta tensione.

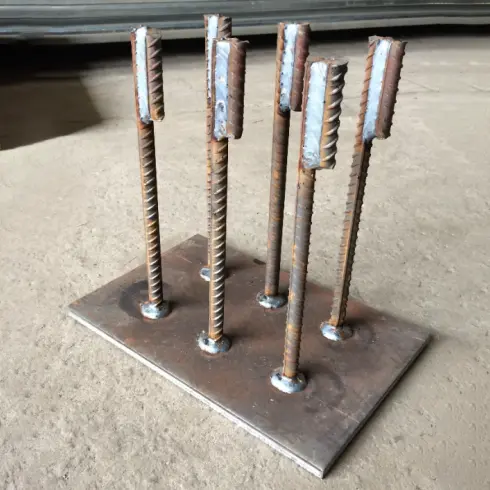

3. Tipo rinforzato composito: presenta nervature di irrigidimento aggiuntive in acciaio piatto sul retro e piccole piastre di ancoraggio alle estremità delle barre di ancoraggio; capacità di estrazione aumentata di oltre il 20%; adatto per applicazioni pesanti che comportano vibrazioni intense.

III. Classificazione per materiale di base

1. Tipo standard: piastra principale Q235B e barre di ancoraggio HPB300; adatto per ambienti interni generici e asciutti come fabbriche standard ed edifici per uffici.

2. Tipo per carichi pesanti: piastra di base Q355B, barre di ancoraggio HRB400E; progettato per strutture industriali di lunga portata, ad alto carico e dotate di gru.

Elenco dettagliato dei kit di componenti standardizzati

I. Gruppi principali integrati prefabbricati in fabbrica

Completamente saldato, rettificato e preforato in fabbrica; pronto per l'inserimento diretto in cantiere senza ulteriori saldature o lavorazioni.

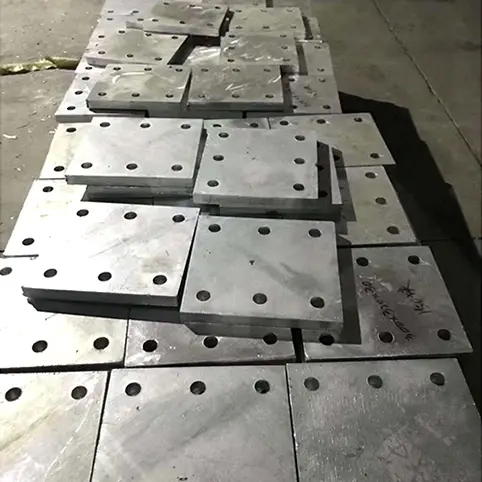

1. Piastre di base integrate: spessori di 8/10/12/14/16/20/25/30 mm; supporta forme quadrate, rettangolari, circolari e personalizzate; disponibili fori per bulloni preforati e smussi di saldatura.

2. Barre di ancoraggio: diametri comuni di Φ12/14/16/18/20 mm; disposti in gruppi di 4, 6 o 8 secondo uno schema a griglia uniforme; profondità di ancoraggio effettiva ≥15d per barre diritte; tratto rettilineo delle barre agganciate ≥10d.

3. Componenti di rinforzo: irrigidimenti a barra piatta e piastre di ancoraggio terminale (stesso materiale della piastra di base); incluso solo con ordini pesanti.

II. Accessori per l'installazione in cantiere

1. Barre di posizionamento: segmenti corti di armatura saldati a punti al bordo della piastra per controllare lo spostamento orizzontale e l'elevazione dell'incasso durante il getto del calcestruzzo.

2. Distanziatori in calcestruzzo: blocchi di plastica o cemento che garantiscono una copertura di calcestruzzo di 15–30 mm sotto la piastra per prevenire la corrosione della superficie della piastra.

3. Materiali di consumo protettivi: adesivi antiruggine e pellicola protettiva in PE per la superficie della piastra per prevenire l'adesione della sospensione di cemento e la ruggine superficiale.

4. Materiali di consumo per saldatura corrispondenti: elettrodi E43 per Q235B; Elettrodi E50 per Q355B; specifico per le connessioni di componenti in acciaio in cantiere.

III. Esempi di configurazioni di progetto standard

1. Ringhiere e supporti di servizio: piastra di base Q235B da 10 mm + 4 barre di ancoraggio diritte Φ14 HPB300 + barre di posizionamento + distanziatori in plastica.

2. Collegamenti standard con travi in ​​acciaio: piastra di base Q235B da 12–14 mm + 6 barre di ancoraggio HRB400E Φ16 (opzioni diritte o con gancio).

3. Travi della gru e supporti dell'attrezzatura: piastra principale Q355B da 16–20 mm + otto barre di ancoraggio uncinate Φ18 + nervature di irrigidimento a tutta lunghezza sul retro.

Requisiti strutturali obbligatori per l'installazione integrata

1. Controllo del copriferro: il copriferro nella parte inferiore della parte incassata deve essere rigorosamente mantenuto tra 15 mm e 30 mm; una copertura insufficiente porta alla corrosione, mentre una copertura eccessiva riduce la capacità portante dell'ancoraggio.

2. Spaziatura delle barre di ancoraggio: la spaziatura da centro a centro tra le barre di ancoraggio adiacenti deve essere ≥ 3d (diametro della barra) e non inferiore a 40 mm; La distanza tra le barre di ancoraggio e il bordo della piastra deve essere ≥ 1,5 d per evitare strappi del bordo.

3. Specifiche di saldatura: è preferibile la saldatura d'angolo continua su due lati; per la saldatura su un lato, la lunghezza effettiva della saldatura deve essere ≥ 5d e la dimensione del braccio di saldatura ≥ 0,6 volte il diametro della barra di ancoraggio.

4. Planarità di installazione: la superficie della piastra deve essere a filo con la superficie del calcestruzzo finito; la deviazione dell'elevazione deve essere ≤±3mm; sono vietati ribaltamenti o vuoti/interstizi sotto la piastra.

Vantaggi comparativi rispetto ad ancoraggi e limitazioni post-installati

Punti di riferimento: Piastre fissate con ancoranti chimici, piastre fissate con bulloni ad espansione e mensole in calcestruzzo gettato in opera; confronto basato su punti critici pratici di ingegneria.

I. Differenze nelle prestazioni strutturali

1. Stabilità alla fatica: le piastre di base in acciaio incassate per l'installazione strutturale sono dotate di barre di ancoraggio completamente incassate nel calcestruzzo, che trasferiscono i carichi tramite interblocco meccanico; sono esenti da problemi come l'invecchiamento dell'adesivo o l'allentamento dei bulloni e possono resistere alle vibrazioni cicliche a lungo termine provenienti da apparecchiature e gru. Al contrario, gli adesivi di ancoraggio chimici tendono a rompersi dopo 5-8 anni a causa dell'esposizione all'umidità e i bulloni ad espansione si allentano facilmente in caso di vibrazioni a lungo termine.

2. Capacità di carico: a parità di sezione trasversale, le piastre incassate offrono una resistenza all'estrazione e al taglio superiore del 35% rispetto agli ancoraggi post-installati; i componenti post-installati non possono soddisfare i requisiti di carico per i supporti delle travi della gru superiori a 10 tonnellate.

3. Controllo della deformazione della piastra: la solida piastra in acciaio trasferisce i carichi in modo uniforme, prevenendo rientranze locali o deformazioni sotto pressione; le piastre post-installate si basano su punti di ancoraggio discreti, portando a carichi concentrati che causano facilmente la flessione della piastra.

II. Differenze nel programma di costruzione e danni strutturali

1. Efficienza costruttiva: l'installazione del pre-incasso procede in sincronia con il getto del calcestruzzo civile, evitando interferenze con il successivo programma di montaggio della struttura in acciaio; al contrario, le piastre post-installate richiedono perforazione, pulizia dei fori, iniezione di adesivo e polimerizzazione, un processo che richiede tre volte più tempo per unità, compreso un periodo obbligatorio di polimerizzazione dell'adesivo di 72 ore.

Integrità strutturale: il pre-annegamento non compromette il rinforzo del calcestruzzo esistente; la perforazione post-installazione comporta un rischio elevato di rottura dell'armatura portante primaria, creando rischi strutturali permanenti che non possono essere corretti in seguito.

III. Differenze nella precisione di installazione e nella durata

Precisione dell'assemblaggio: le piastre pre-incorporate vengono posizionate tramite vincoli della cassaforma, garantendo un allineamento assiale rettilineo e deviazioni di elevazione costantemente entro 3 mm; le piastre post-installate si basano sull'allineamento manuale, che spesso comporta deviazioni superiori a 8 mm e richiede spessori per il livellamento.

Resistenza alla corrosione e durata: solo la superficie esposta della piastra richiede un trattamento anticorrosione, poiché le barre di ancoraggio posteriori sono permanentemente sigillate contro l'umidità; gli ancoraggi e i fori post-installati sono soggetti ad accumulo di acqua e ruggine, con "punti ciechi" inaccessibili che non possono essere trattati.

Durata utile: le piastre pre-incorporate conformi corrispondono alla durata di vita dell'edificio (≥50 anni) e non richiedono ispezioni di routine; i componenti post-installati richiedono una nuova ispezione di bulloni e adesivo ogni due anni, comportando elevati costi di gestione e manutenzione.

IV. Limitazioni intrinseche

Vincoli applicativi: Adatto solo per nuove costruzioni; il pre-incasso è impossibile per ristrutturazioni completate o supporti adattati, rendendo necessari metodi di post-installazione.

Bassa tolleranza agli errori nella fase iniziale: correggere gli errori di posizionamento delle piastre pre-incorporate è estremamente difficile, poiché richiede un'estesa demolizione del calcestruzzo e comporta elevati costi di rilavorazione.

Svantaggi di logistica e stoccaggio: i prodotti finiti sono ingombranti e occupano molto più spazio di stoccaggio e trasporto rispetto ai piccoli ancoraggi.

V. Guida alla selezione rapida

Nuove strutture in acciaio-calcestruzzo, carichi pesanti/dinamici o installazioni di facciate continue in lotti: dare priorità alle piastre in acciaio pre-incorporate.

Ristrutturazioni di edifici esistenti o retrofit sporadici e con carichi leggeri: selezionare piastre di ancoraggio chimico post-installate.

Processo di produzione di massa standardizzato

1 Verifica e pretrattamento delle materie prime

Verificare i certificati di qualità originali del produttore e i numeri di calore/lotto per piastre di acciaio e barre d'armatura; condurre campionamenti e test per le proprietà meccaniche; scartare piastre con laminazioni, crepe o corrosione profonda. Utilizzare smerigliatrici angolari e sabbiatura per rimuovere scaglie di laminazione e olio dalle zone di saldatura, prevenendo inclusioni di scorie e saldature a freddo. Impilare i materiali primari su supporti rialzati in aree designate, classificate in base alle specifiche, per prevenire la ruggine causata dall'umidità del terreno.

2 Taglio e smussatura di piastre in acciaio CNC

Utilizzare taglierine e cesoie al plasma CNC per il taglio dei materiali; formare piastre irregolari in un unico passaggio. Tolleranze dimensionali interne: lunghezza e larghezza ±2mm; deviazione diagonale ≤3mm. Eliminare manualmente le sbavature da tutti i bordi tagliati; smussi di saldatura pre-macchina per la saldatura di testa delle piastre in loco, garantendo che gli angoli di smusso siano rigorosamente conformi alle specifiche del disegno.

3 Taglio e piegatura a freddo delle barre di ancoraggio

Tagliare le barre a lunghezze fisse utilizzando cesoie per armature; tolleranza sulla lunghezza ±3mm. Formare tutti i ganci a L mediante piegatura a freddo a temperatura ambiente (angolo di piegatura di 90°); il riscaldamento a fiamma è severamente vietato per evitare crepe da flessione. Assicurarsi che la sezione diritta del gancio sia almeno 10 volte il diametro della barra (10d); smussare e sbavare dopo la piegatura.

4 Prefabbricazione di componenti di rinforzo per carichi pesanti

Tagliare le nervature di irrigidimento e le piastre di ancoraggio delle estremità piccole dallo stesso lotto e grado di acciaio delle piastre principali per garantire coefficienti di dilatazione termica costanti e prevenire la deformazione dovuta allo stress di saldatura. Mantenere una tolleranza dimensionale uniforme di ±2 mm e pre-abbinare/categorizzare i componenti con le piastre principali.

5 Posizionamento delle maschere e saldatura standardizzata

Utilizzare maschere di posizionamento specializzate per fissare le barre di ancoraggio, garantendo che le deviazioni nella distanza dal bordo e nella spaziatura siano ≤ 3 mm. Abbinare rigorosamente i materiali di consumo per saldatura al metallo di base (ad esempio, Q235 con elettrodi E43; Q355 con elettrodi E50). Dare priorità alla saldatura d'angolo su entrambi i lati e successivamente rimuovere accuratamente le scorie; applicare saldature su tutta la lunghezza per irrigidire nervature e piccole piastre di ancoraggio su componenti per carichi pesanti.

6 Correzione a freddo post-saldatura e molatura di finitura

Correzione della deformazione indotta dalla saldatura mediante martinetti meccanici (correzione a freddo); è vietata la correzione termica basata sulla fiamma. Assicurarsi che la planarità della piastra rimanga entro 3 mm su un arco di 2 m dopo la correzione. Levigare tutte le saldature e gli spigoli vivi per eliminare gli spigoli vivi, prevenendo danni alle pellicole protettive in cantiere o lesioni al personale di costruzione.

Trattamento superficiale anticorrosione a 7 gradi

1). Condizioni asciutte in interni: pulizia con sabbiatura abrasiva fino al grado Sa2,5; applicazione di due mani di primer epossidico anticorrosivo; spessore totale del film secco ≥60μm.

2). Condizioni esterne/umide: zincatura completa a caldo; Spessore del rivestimento di zinco ≥65μm per ambienti standard.

3). Condizioni costiere/altamente corrosive: zincatura a caldo per impieghi gravosi; spessore del rivestimento di zinco ≥85μm; rettifica post-processo per rimuovere colature o colature di zinco sulla superficie.

8 Ispezione completa di qualità, etichettatura, imballaggio e spedizione

Comprende la riverifica dimensionale, l'ispezione visiva e il test di estrazione delle saldature basato su lotti (criteri di accettazione: nessuna separazione delle saldature e nessuna lacerazione del materiale di base dell'armatura in acciaio). Ogni unità è contrassegnata con: tipo di materiale, spessore della piastra, specifiche dell'armatura di ancoraggio e tipo di trattamento anticorrosivo. I paraspigoli in gomma sono posizionati tra le piastre per proteggere dalla pioggia e dall'umidità; sui componenti extra lunghi o di forma irregolare sono installati supporti per evitare deformazioni durante il trasporto; i certificati dei materiali e i rapporti di ispezione di fabbrica sono inclusi nella spedizione.

Riepilogo dei vantaggi principali

1. Portante stabile: distribuzione del carico multidirezionale bilanciata; resistente alle vibrazioni e alla fatica; adatto per carichi ciclici pesanti.

2. Costruzione efficiente: inserimento sincronizzato durante le opere civili; riduce di oltre il 30% i tempi successivi di installazione della struttura in acciaio.

3. Personalizzazione flessibile: dimensioni, forme, aperture e processi anticorrosione completamente personalizzabili.

4. Sicurezza strutturale: nessun danno derivante dalla perforazione del calcestruzzo; elimina i rischi strutturali nascosti.

5. Risparmio sui costi del ciclo di vita: manutenzione ridotta ed elevata durata; il costo totale per i nuovi progetti è inferiore di oltre il 18% rispetto ai metodi di ancoraggio post-installati.

Tabella dei parametri delle prestazioni di fabbrica per tutte le categorie di prodotti

8.1 Parametri meccanici per piastre di base

8.2 Parametri meccanici per armature di ancoraggio

8.3 Tabella riepilogativa delle tolleranze di installazione in cantiere

Elenco degli standard di conformità

Standard per la progettazione di strutture in acciaio: GB 50017

Specifica tecnica per la saldatura di strutture in acciaio: JGJ 81

Codice per la progettazione delle strutture in calcestruzzo: GB 50010

Specifiche tecniche per ancoraggi post-installati in strutture in calcestruzzo: JGJ 181

Atlante di progettazione standard per dettagli sulla connessione acciaio-calcestruzzo: 22G522

Domande frequenti

1. D1: Come dovrebbe essere gestita in seguito la ruggine superficiale che appare sulla piastra incassata?

R: Per superfici interne con leggera ruggine superficiale, è sufficiente levigare l'area e applicare un primer allo zinco a spruzzo freddo; per le lamiere zincate per esterni con perdita di zinco localizzata, applicare un rivestimento di riparazione ricco di zinco (spessore del film secco ≥ 60μm): non è necessario restituire l'intero componente alla fabbrica per la nuova zincatura.

2. Q2: Come si dovrebbe scegliere tra barre di ancoraggio diritte e barre di ancoraggio con gancio?

R: Utilizzare barre di ancoraggio diritte per carichi statici verticali e forze di trazione inferiori a 80 kN; per balconi a sbalzo, facciate continue esterne e applicazioni con travi di gru che comportano forze di trazione laterali, utilizzare esclusivamente barre di ancoraggio con gancio a 90° per evitare cedimenti da estrazione.

3. D3: Come si può correggere una piastra incassata inclinata dopo il getto di calcestruzzo?

R: Se la deviazione è inferiore a 5 mm, può essere livellata e saldata utilizzando una piastra di spessoramento; se la deviazione supera i 5 mm e comporta l'inclinazione, è severamente vietato il riallineamento forzato; installare invece una piastra di ancoraggio di rinforzo laterale per distribuire il carico ed evitare fessurazioni del giunto.

4. Q4: La saldatura di piastre incassate zincate a caldo danneggia il rivestimento anticorrosivo?

R: Sì, lo strato di zinco nei punti di saldatura verrà danneggiato. Dopo la saldatura in cantiere, i punti di saldatura e le zone termicamente interessate devono essere sottoposti a sabbiatura seguita dall'applicazione di un rivestimento ricco di zinco; in caso contrario, i punti di saldatura saranno i primi ad arrugginirsi, probabilmente entro tre anni.

5. D5: È possibile collegare le piastre di base in acciaio incassate per l'installazione strutturale alle forme dei bordi della pavimentazione composita?

R: Sì. Le piastre standard da 12 mm possono essere saldate direttamente in loco alla flangia del bordo in acciaio senza adattatori aggiuntivi, adattandosi perfettamente ai dettagli del giunto specificati nell'atlante di progettazione standard 22G522.

6. D6: Perché l'ancoraggio post-installato non è consigliato per progetti con carichi pesanti?

R: In presenza di carichi pesanti o dinamici, esiste il rischio di rottura da scorrimento adesivo. I principali istituti di progettazione nazionali vietano esplicitamente l'ancoraggio post-installato per le travi delle gru e le piattaforme delle attrezzature; le piastre incassate sono l'unica scelta conforme specificata nei disegni di progetto.
