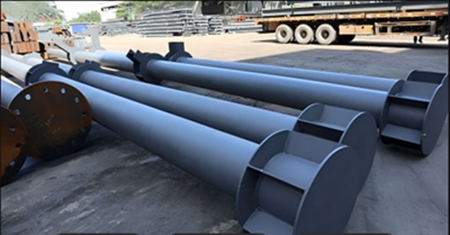

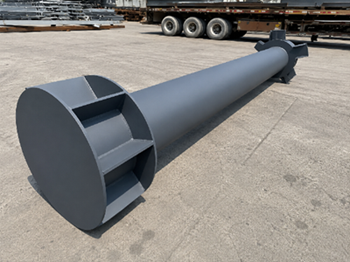

Le colonne tonde in acciaio sono elementi strutturali portanti verticali composti principalmente da tubi circolari cavi in acciaio. Nelle applicazioni ingegneristiche, resistono principalmente alla compressione assiale e allo stesso tempo sopportano momenti flettenti, momenti torsionali e altri carichi combinati a seconda della configurazione strutturale. Queste colonne possono essere realizzate utilizzando tubi circolari in acciaio senza saldatura o saldati; parametri specifici come diametro del tubo, spessore della parete, qualità del materiale e dettagli di connessione vengono determinati in base ai carichi di progetto, alla campata, all'altezza dell'edificio, alle condizioni di installazione e all'ambiente di servizio. L'offerta di prodotti si estende oltre il corpo tubolare stesso per includere un sistema completo di componenti, come piastre di base, piastre di copertura, rinforzi, mensole, fazzoletti, flange, piastre di connessione, bulloni ad alta resistenza e accessori di sollevamento.
Le colonne tonde in acciaio sono fabbricate con lunghezze e dettagli di connessione specifici in base ai disegni di costruzione strutturale. Il sistema comprende il corpo tubolare principale, le connessioni terminali superiore e inferiore, gli accessori di collegamento e i componenti ausiliari, organizzati in cinque moduli: il corpo della colonna, l'interfaccia base/fondazione della colonna, la connessione della calotta della colonna, la connessione trave-colonna e gli accessori ausiliari. Le specifiche sono generalmente designate come φD×t×L, dove D rappresenta il diametro esterno, t lo spessore della parete e L la lunghezza del componente (ad esempio, φ219×8×6000 indica un diametro esterno di 219 mm, uno spessore della parete di 8 mm e una lunghezza di 6000 mm). I diametri esterni standard includono φ89, 114, 165, 219, 273, 325, 426, 530, 630 e dimensioni maggiori, con spessori di parete selezionabili in base ai requisiti del progetto.
Per le colonne extra lunghe, è possibile impiegare la fabbricazione segmentale per soddisfare i vincoli di trasporto, sollevamento e costruzione in loco, con connessioni realizzate tramite flange o giunti saldati. Le basi delle colonne possono essere dotate di piastre di base, bulloni di ancoraggio, spessori e componenti di livellamento a seconda del tipo di fondazione; le sommità delle colonne possono essere dotate di piastre di copertura, supporti di collegamento o flange; e le connessioni trave-colonna possono incorporare mensole, fazzoletti, piastre di connessione o morsetti, come specificato nei disegni, per collegare la colonna tubolare a strutture superiori come travi in acciaio, capriate o telai spaziali.
La sezione trasversale circolare garantisce una distribuzione uniforme del carico in tutte le direzioni, rendendolo ideale per condizioni di compressione assiale e carico multidirezionale.
Il profilo liscio e curvo offre un aspetto sofisticato, bilanciando la capacità portante strutturale con l'estetica architettonica complessiva.
Il profilo circolare riduce al minimo la resistenza al vento, rendendolo adatto a strutture all'aperto come tettoie, pergolati e stadi.
Ottimizza l'equilibrio tra capacità portante e peso proprio soddisfacendo i requisiti di progettazione, facilitando il trasporto, il sollevamento e l'installazione in loco.
Supporta vari trattamenti anticorrosione, come il rivestimento a spruzzo e la zincatura a caldo, consentendo soluzioni su misura per ambienti specifici come ambienti umidi o esterni.
Le specifiche personalizzabili, tra cui diametro esterno, spessore della parete, lunghezza, piastre di collegamento, piastre di base e parti integrate, soddisfano le diverse esigenze dei progetti di strutture in acciaio.
Le colonne circolari in acciaio sono componenti strutturali progettati su misura; la loro qualità dipende non solo dalla materia prima dell'acciaio ma anche dalle fasi critiche della lavorazione come il taglio, la laminazione, la saldatura, la raddrizzatura, l'assemblaggio delle connessioni e il trattamento anticorrosivo.
Ispezione delle materie prime → Layout e taglio → Laminazione e formatura → Saldatura del corpo della colonna → Ispezione della saldatura → Arrotondamento e raddrizzamento → Lavorazione di estremità e smusso → Assemblaggio di piastre di base, piastre superiori e connessioni → Saldatura delle connessioni → Taglio dei fori e allineamento finale → Rimozione della ruggine e trattamento anticorrosione → Ispezione finale, etichettatura, imballaggio e spedizione.
Le colonne circolari senza saldatura vengono prodotte mediante l'ulteriore lavorazione di tubi in acciaio senza saldatura finiti. Le colonne circolari saldate comportano passaggi aggiuntivi, come il taglio, la laminazione e la saldatura longitudinale della lamiera di acciaio, che le rendono particolarmente adatte per progetti che richiedono grandi diametri, pareti spesse o dimensioni non standard.

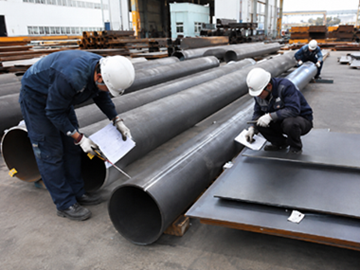

Dopo la saldatura, vengono eseguiti controlli non distruttivi (CND) sulle saldature interessate secondo le specifiche di progetto; il componente finito viene sottoposto a un controllo finale che riguarda l'accuratezza dimensionale, la qualità della saldatura e l'integrità del rivestimento anticorrosivo. I gradi di saldatura, i rapporti di ispezione e i criteri di accettazione per i diversi progetti devono essere determinati in conformità con i documenti di progettazione e gli standard applicabili.
Elementi di sostegno verticale per impianti industriali, magazzini e strutture prefabbricate in acciaio.
Colonne in acciaio e supporti strutturali per stadi, centri espositivi, edifici a lunga campata, terminal di trasporto, ecc.
Pensiline d'ingresso dell'edificio, passerelle in acciaio, corridoi di collegamento e strutture di supporto associate.
Pergolati paesaggistici, colonne decorative, facciate di edifici e altri progetti che richiedono un equilibrio tra integrità strutturale e design estetico.
Applicabile a strutture comunali, strutture relative a ponti, montanti di guardrail, ecc., sulla base della progettazione ingegneristica.
Per progetti che coinvolgono altezze imponenti, lunghe campate, connessioni multidirezionali o giunti complessi, le specifiche delle colonne tubolari circolari e la progettazione dettagliata delle connessioni possono essere determinate attraverso l'analisi strutturale. L'ambito di applicazione elencato nella documentazione del prodotto originale comprende impianti industriali, ponti, locali, strutture comunali, paesaggistica ed edifici prefabbricati.

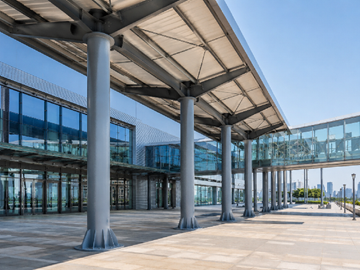

Un moderno centro espositivo utilizza una tettoia in acciaio a lunga campata al suo ingresso, collegata al sistema di corridoi dell'edificio. Il progetto richiedeva un supporto verticale per la tettoia e i corridoi, richiedendo allo stesso tempo standard elevati in termini di estetica architettonica, spazio di circolazione e impatto visivo complessivo; di conseguenza, come elementi di supporto primari sono state selezionate colonne circolari in tubi di acciaio.
Le colonne in tubo circolare presentano un profilo pulito e aerodinamico che crea un linguaggio architettonico coerente insieme alle facciate continue in vetro e alla moderna struttura del tetto in acciaio. Strutturalmente, le colonne sono ancorate alla fondazione tramite piastre di base ed elementi di irrigidimento, mentre le loro sezioni superiori si collegano alle travi in acciaio e alla struttura del tetto, formando un sistema di supporto completo per la tettoia.
SÌ. Le colonne a tubi circolari possono essere personalizzate in base ai disegni tecnici relativi al diametro esterno, allo spessore della parete, alla lunghezza, al materiale e al tipo di connessione. Forniamo anche la fabbricazione di supporto per piastre di base, piastre superiori, piastre di irrigidimento, piastre di connessione, mensole, flange, parti incassate, ecc. Per componenti eccezionalmente lunghi, la fabbricazione può essere eseguita in sezioni, a seconda dei requisiti di trasporto e installazione, con connessioni effettuate tramite flange o saldatura.
Il processo di fabbricazione comprende fasi quali l'ispezione delle materie prime, il taglio, la saldatura, l'arrotondamento e il raddrizzamento, l'assemblaggio dei giunti, la perforazione dei fori, il trattamento anticorrosione e l'ispezione del prodotto finale. I controlli non distruttivi (NDT) vengono eseguiti dopo la saldatura in conformità alle specifiche di progetto. Nella fase di prodotto finito vengono verificate l'accuratezza dimensionale, la qualità delle saldature e i rivestimenti anticorrosivi; i componenti vengono quindi etichettati prima di essere immagazzinati o spediti.
Le colonne circolari in acciaio possono essere fabbricate in sezioni in base alla lunghezza e alle condizioni di progetto, utilizzando connessioni flangiate o saldate. I componenti finiti vengono etichettati, ispezionati e imballati per la spedizione, facilitando la movimentazione di componenti extra lunghi.
